6
Технические характеристики
32
OPTIFLUX 1000
www.krohne.com
06/2014 - 4002154402 - HB OPTIFLUX 1000 R03 ru
EN 1092-1
ASME B16.5

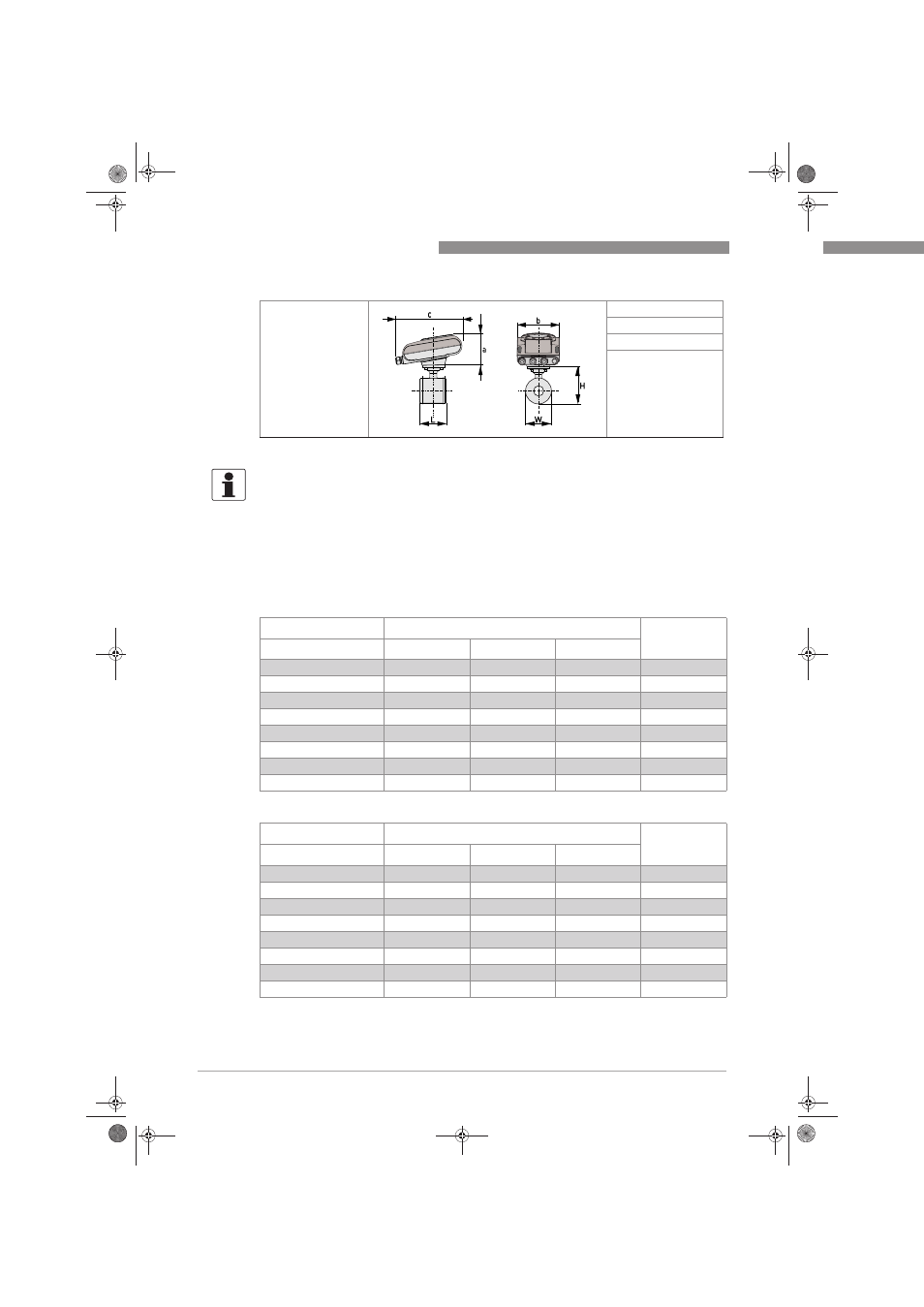

Компактное
исполнение с
конвертером
сигналов
,)&(10°)
a = 101
мм / 3,98"
b = 157
мм / 6,18"
c = 260
мм / 10,24"
1
Общая высота = H + a
1 Значение может варьироваться в зависимости от использованных кабельных вводов.
Информация!
• Все данные в следующих таблицах приводятся только для стандартных версий первичного
преобразователя.
• Особенно при небольших номинальных размерах первичного преобразователя, конвертер
сигналов может быть больше, чем первичный преобразователь.
• Обратите внимание, что при номинальном давлении, отличном от указанного, размеры
могут отличаться.
• Полную информацию о габаритных размерах конвертера сигналов смотрите в
соответствующей документации.
Типоразмер
Габаритные размеры [мм]
Прибл.
вес [кг]
DN
L
H
W
10
68
137
47
1,7
15
68
137
47
1,7
25
54
147
66
1,7
40
78
162
82
2,6
50
100
151
101
4,2
80
150
180
130
5,7
100
200
207
156
10,5
150
200
271
219
15,0
Типоразмер
Габаритные размеры [дюйм]
Прибл.
вес [фунт]
ASME
L
H
W
3/8"
2,68
5,39
1,85
3,7
½"
2,68
5,39
1,85
3,7
1"
2,13
5,79
2,6
3,7
1½"
3,07
6,38
3,23
5,7
2"
3,94
5,94
3,98
9,3
3"
5,91
7,08
5,12
12,6
4"
7,87
8,15
6,14
23,1
6"
7,87
10,67
8,62
33,1
