Технические характеристики
6
31
OPTIFLUX 1000
www.krohne.com
06/2014 - 4002154402 - HB OPTIFLUX 1000 R03 ru
6.4

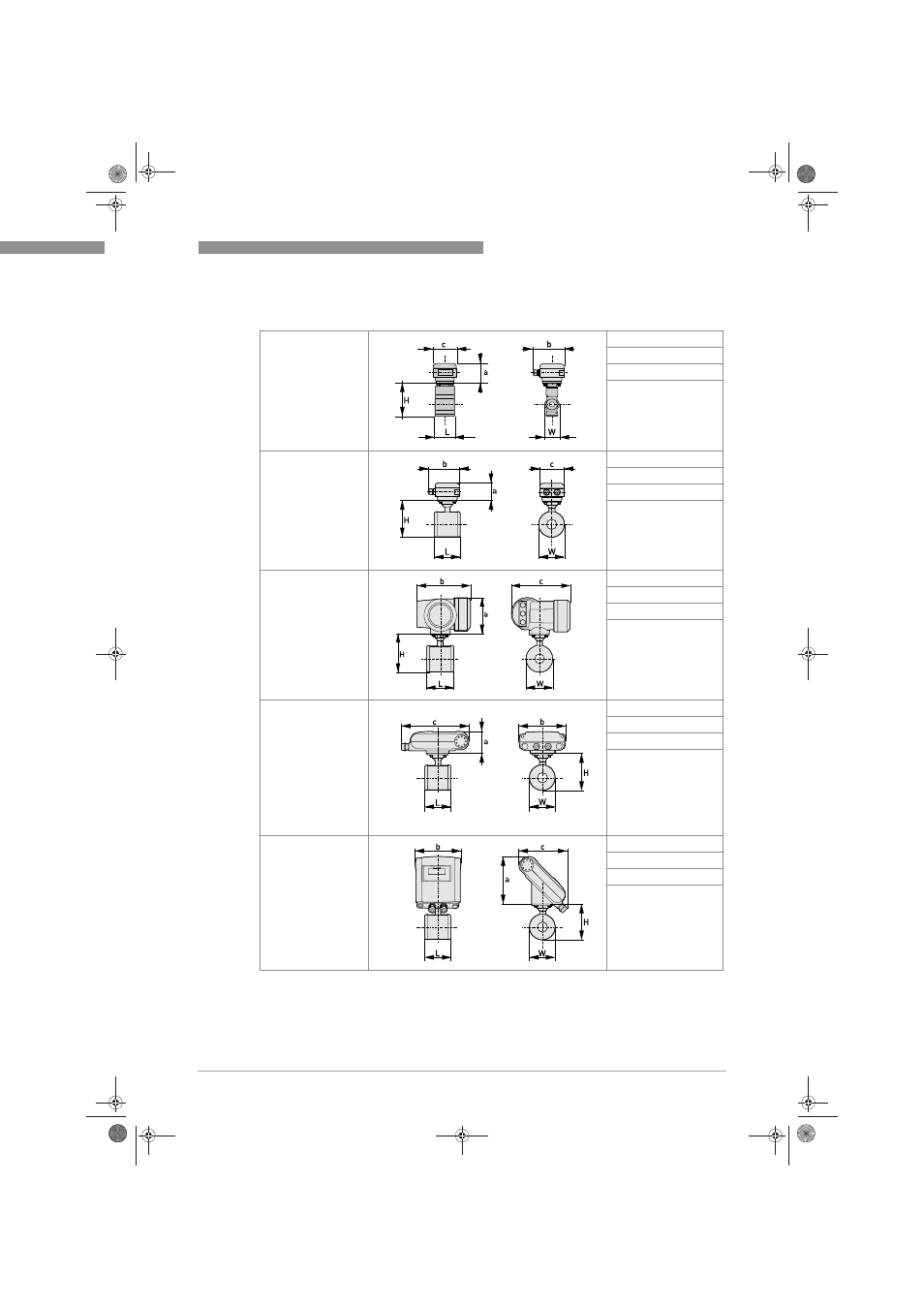

Габаритные размеры и вес
Раздельное
исполнение:
DN15...40
a = 88
мм / 3,5"
b = 139
мм / 5,5"
1
c = 106
мм / 4,2"
Общая высота = H + a
Раздельное
исполнение:
DN50...150
a = 88
мм / 3,5"
b = 139
мм / 5,5"
1
c = 106
мм / 4,2"
Общая высота = H + a
Компактное
исполнение с
конвертером
сигналов IFC 300
b = 139
мм / 5,5"
1
c = 106
мм / 4,2"
Общая высота = H + a
Общая высота = H + a
Компактное
исполнение с
конвертером
сигналов
,)&0°)
a = 82
мм / 3,2"
b = 161
мм / 6,3"
c = 257
мм / 10,1"
1
Общая высота = H + a
Компактное
исполнение с
конвертером
сигналов
,)&45°)
a = 186
мм / 7,3"
b = 161
мм / 6,3"
c = 184
мм / 2,7"
1
Общая высота = H + a
