3.6 Условия монтажа
3.6.1 Прямые участки трубопровода до и после прибора
Используйте прямые участки трубы до и после прибора, чтобы предотвратить искажения потока или
завихрения, вызванные изгибами трубопровода и Т-образными участками
3.6.2 Отводы типа 2D или 3D
3.6.3 T- образный отвод

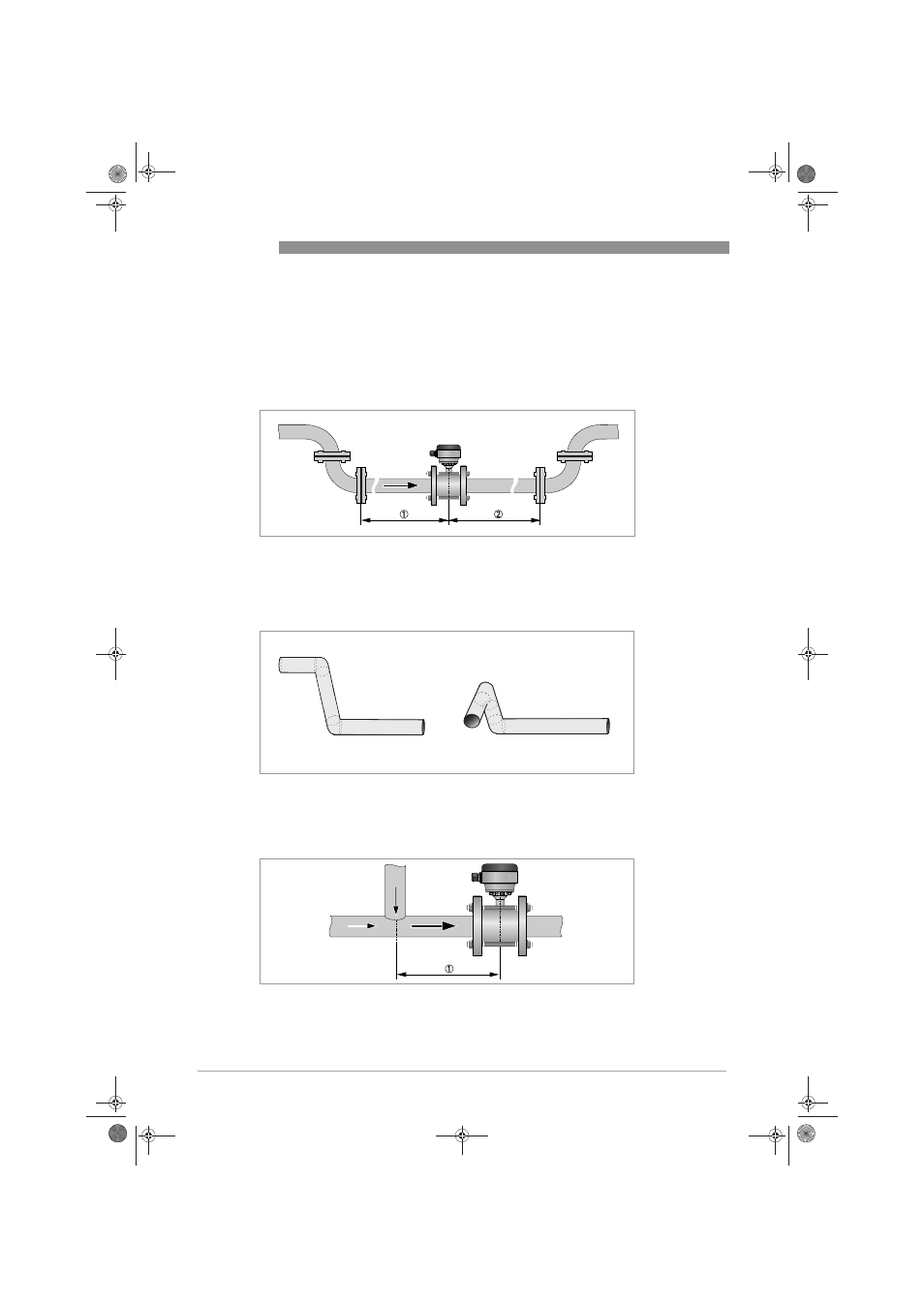

P иcyнoк 3-4: Рекомендуемые длины прямых участков на входе и выходе прибора
1 ≥ 5 DN
2 ≥ 2 DN
P иcyнoк 3-5: Отводы типа 2D и 3D, перед расходомером
1 Отводы типа 2D: ≥ 5 DN; отводы типа 3D: ≥ 10 DN
P иcyнoк 3-6: Расстояние после Т-образной секции
1 ≥ 10 DN
