1
2
3
4

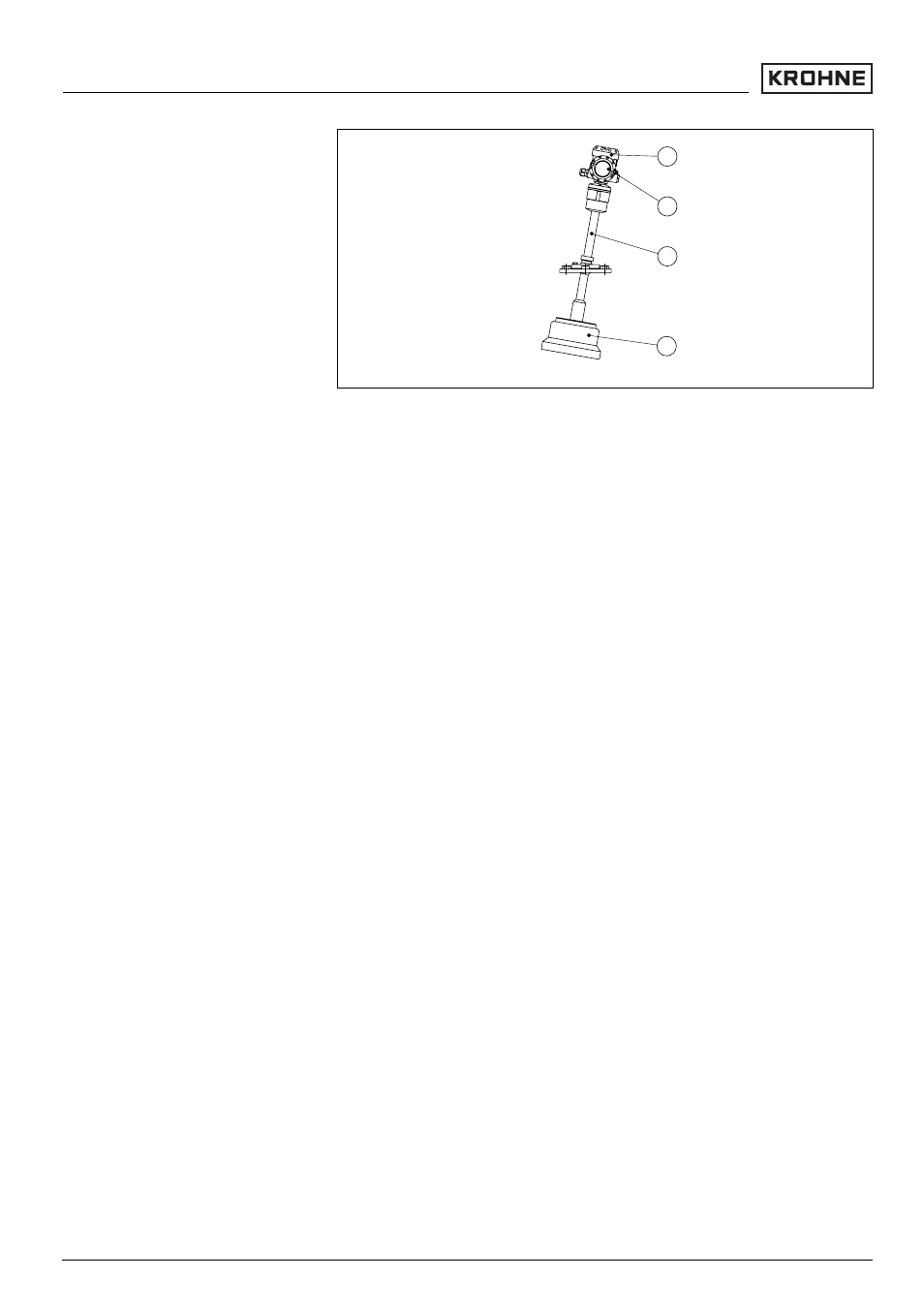

Рис. 1: OPTISOUND 3040 C в компактном исполнении с поворотным
креплением
1 Крышка корпуса с модулем индикации и настройки (вариант)
2 Корпус с блоком электроники
3 Поворотное крепление с фланцем
4 Преобразователь звука
3.2 Принцип работы
Ультразвуковой уровнемер OPTISOUND 3040 C
предназначен для непрерывного измерения уровня
сыпучих продуктов, а также жидкостей.
Преобразователь ультразвукового датчика посылает
короткие ультразвуковые импульсы и принимает их в
виде эхо-сигналов, отраженных от поверхности продукта.
Время прохождения ультразвукового импульса от
отсылки до приема пропорционально расстоянию до
поверхности продукта, т.е. уровню. Определенный таким
образом уровень преобразуется в соответствующий
выходной сигнал и выдается в виде измеренного
значения.
Четырехпроводная электроника с отдельной подачей
питания.
Диапазон напряжения питания различается в
зависимости от исполнения прибора (см. п. "Технические
данные" в "Приложении").
Передача измеренных значений осуществляется через
выход 4 … 20 mA/HART, разделенный с подачей питания.
3.3 Настройка
Для настройки OPTISOUND 3040 C могут использоваться
два различных устройства:
Область применения
Принцип действия
Питание
8 OPTISOUND 3040 C - 4 ... 20 mA/HART - четырехпроводный
