4 Монтаж
4.1 Общие указания
Монтажное положение прибора должно быть удобным
для монтажа и подключения, а также доступным для
установки модуля индикации и настройки. Корпус
прибора можно повернуть без инструмента на 330°.
Модуль индикации и настройки также можно установить в
одном из четырех положений со сдвигом на 90°.
Использовать рекомендуемый кабель (см. "Подключение
к источнику питания") и туго затянуть кабельный ввод.
Для защиты OPTISOUND 3040 C от попадания влаги
рекомендуется соединительный кабель перед кабельным
вводом направить вниз, чтобы влага от дождя или
конденсата могла с него стекать. Данные рекомендации
применимы при монтаже на открытом воздухе, в
помещениях с повышенной влажностью (например, там,
где осуществляется очистка), а также на емкостях с
охлаждением или подогревом.

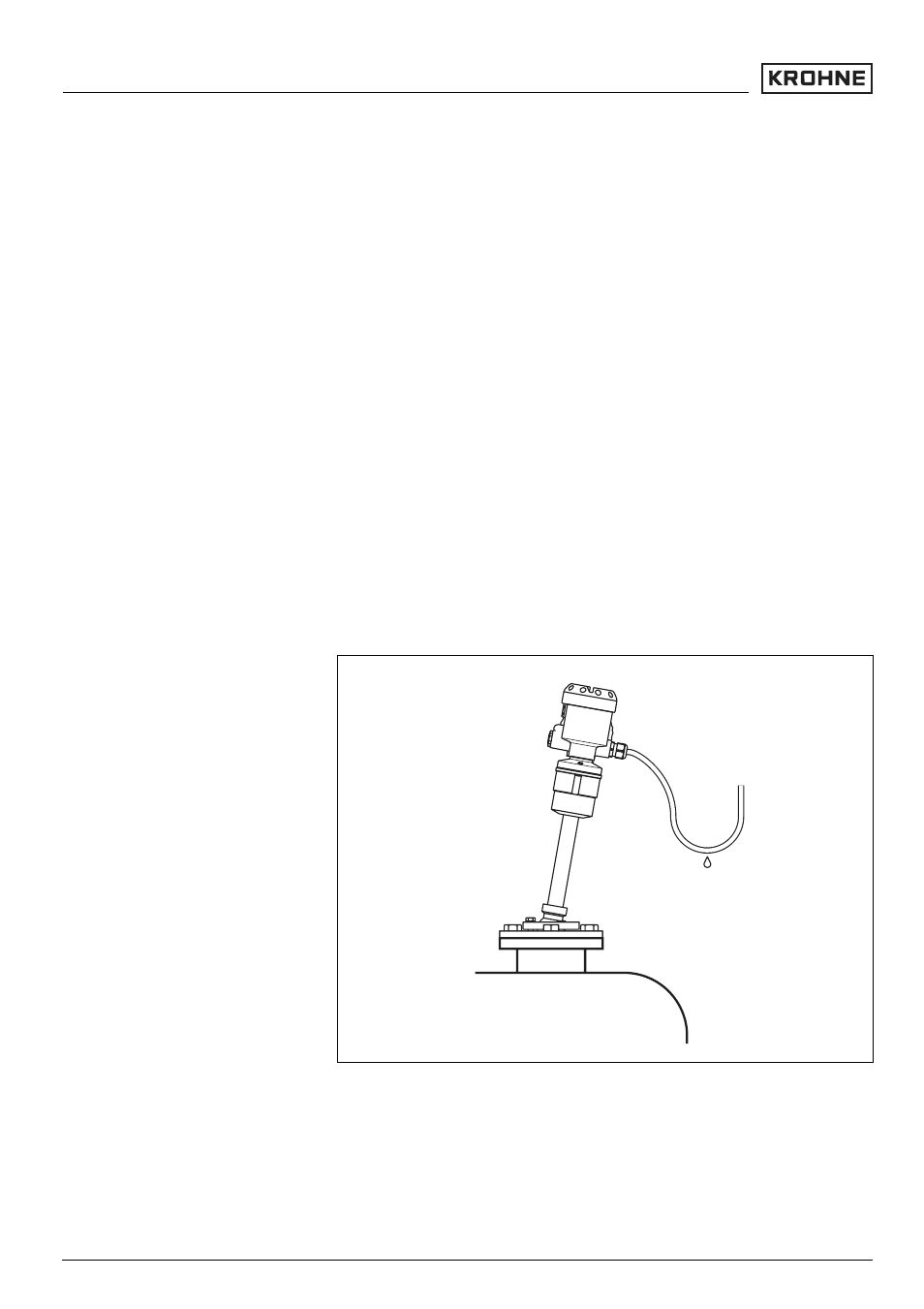

Рис. 2: Меры против попадания влаги
Базовой плоскостью диапазона измерения является
нижняя сторона фланца (для Исполнения А) либо нижняя
сторона преобразователя звука (для Исполнений B, C и
D).
Положение при монтаже
Наружная влага
Диапазон измерения
