Инструкция по эксплуатации KROHNE OPTISOUND 3040 C 4wire RU
Страница 14
1
2
3
4
5

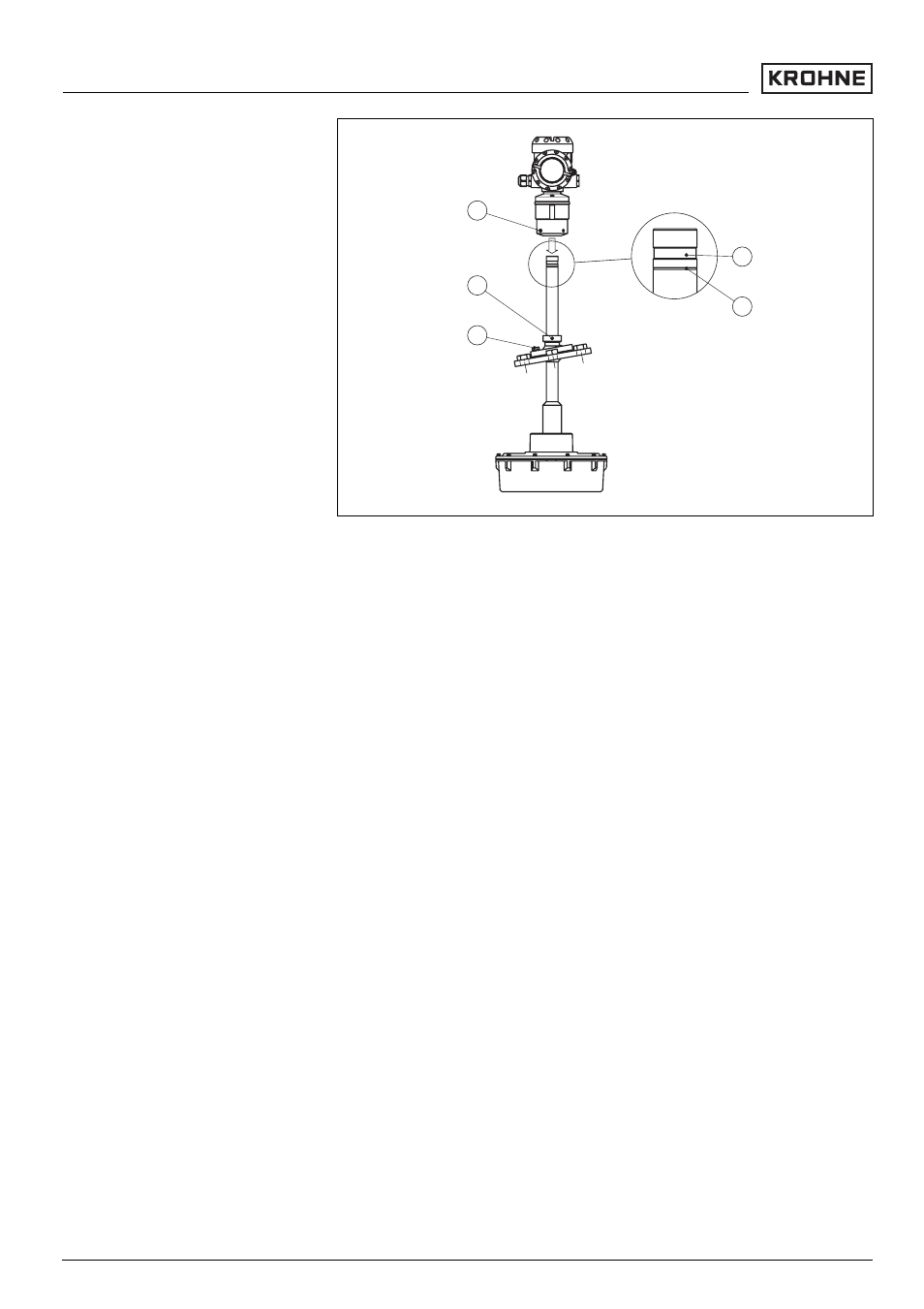

Рис. 5: Сборка – Исполнение B
1
Паз для фиксации корпуса
2
Метка
3
Зажимный винт поворотного крепления (шестигранная головка SW 13)
4
Потайные винты фиксирующего кольца (торцовый шестигранный ключ
– размер 4)
5
Зажимные винты корпуса (торцовый шестигранный ключ – размер 4)
Прибор в исполнении С поставляется в виде комплекта, в
который входят три части:
l
Преобразователь звука
l
Кабель преобразователя звука
l
Электроника для настенного монтажа
Для сборки прибора выполнить следующее:
1 Торцовым шестигранным ключом (размер 4) ослабить
потайные винты на фиксирующем кольце (4) и вынуть
трубку преобразователя из поворотного крепления.
2 Смонтировать фланец
3 Трубку преобразователя звука вставить снизу в
поворотное крепление и продвинуть ее до желаемой
длины.
4 Закрепить трубку с помощью потайных винтов (4),
момент затяжки - макс. 10 Нм.
5 Выдвинуть штекер из соединительного цилиндра
снизу и вставить его в гнездо на трубке
преобразователя звука.
Сборка – Исполнение C
14
OPTISOUND 3040 C - 4 ... 20 mA/HART - четырехпроводный
Монтаж
