Инструкция по эксплуатации KROHNE VARIFLUX 6000 RU
Страница 7
Инструкция по монтажу
7
5
Монтаж на трубопроводе
•
Монтажные материалы не входит в состав поставки прибора, и предоставляются
заказчиком (шпильки, гайки, сальники, и т.д.).
•
Присоединения к трубопроводу, рабочая температура и давление:
смотрите в таблице раздела 6 «Предельные значения рабочих параметров».
•
Монтажные размеры:
смотрите раздел 12 «Габаритные размеры и вес».
•
Высокотемпературные трубопроводы
Там, где рабочая температура превышает 100 °C / 212 °F, предусмотрите средства компенсации
линейного температурного расширения трубопроводов.
Для коротких трубопроводов используйте упругие прокладки, для длинных трубопроводов
установите компенсаторы, например П - образные колена.
•

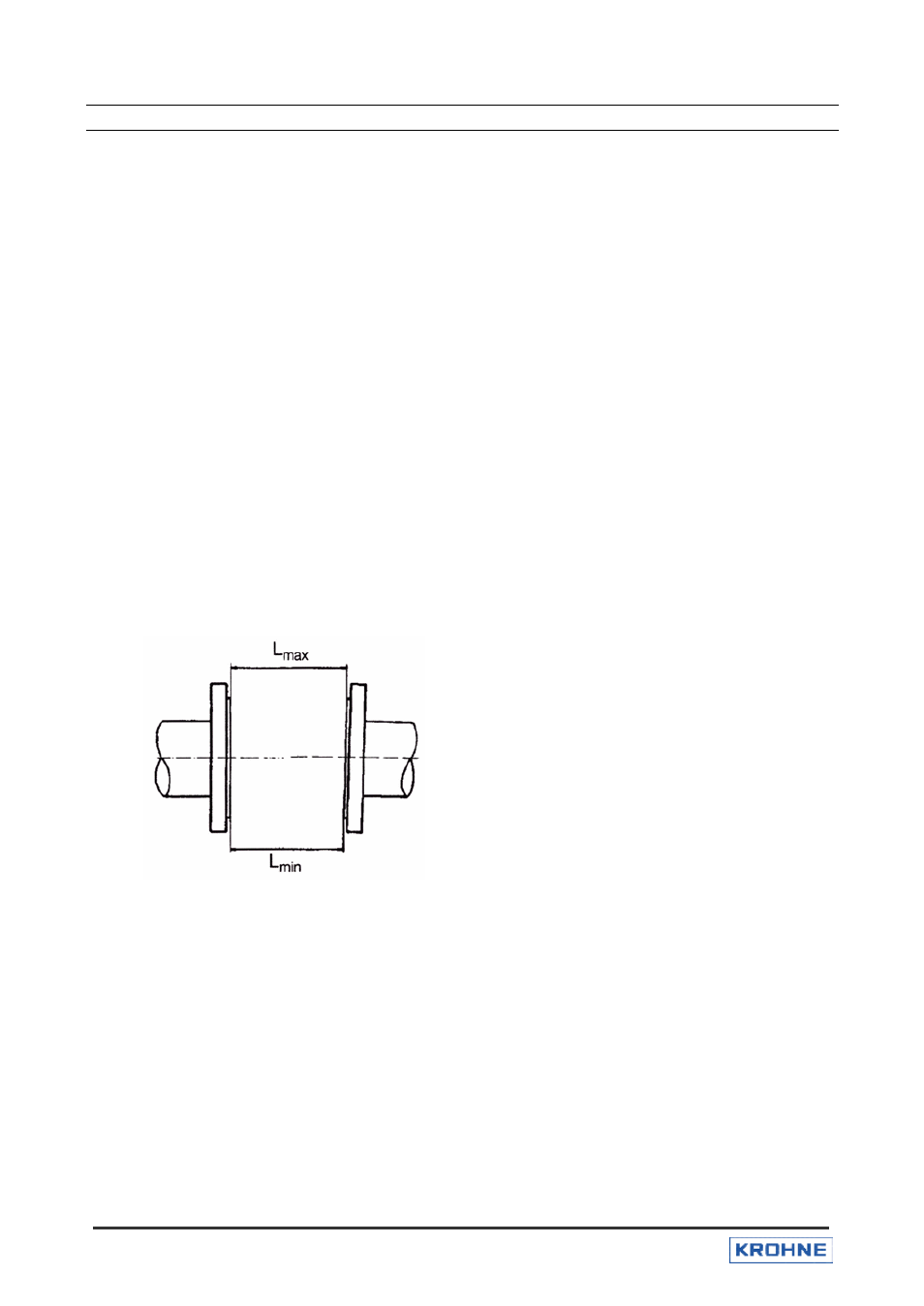

Положение муфт
Установите расходомер соосно с
трубопроводом. Уплотнительные
поверхности фланцев трубопровода и
прибора должны быть параллельны друг
другу, максимально допускаемое отклонение:
L
max
– L
min
≤ 0.5 мм
≤ 0.02"
•
Момент затяжки
Для фланцевых приборов по
DIN 11864-2
а:
Затягивайте шпильки крепежа и
гайки с максимальным моментом:
32Nm ~ 3,2 kpm
Для всех остальных соединений
Затягивайте до жесткого упора на
металле.
