Замена L-образной прокладки во фланцевых вставках
•
Отвинтите болты (4), удерживающие обе фланцевые вставки (3).
•
Снимите расходомер (1) с трубопровода.
•
Извлеките L-образную прокладку (2) и достаньте новую, в соответствии с таблицей в разделе
10.
•
Нанесите на нее смазку типа Paraliq GTE 703, Silubin или подобную и вставьте во фланцевую
вставку.
•
Вставьте расходомер (1) между фланцевыми вставками и затяните болты (4) до упора.

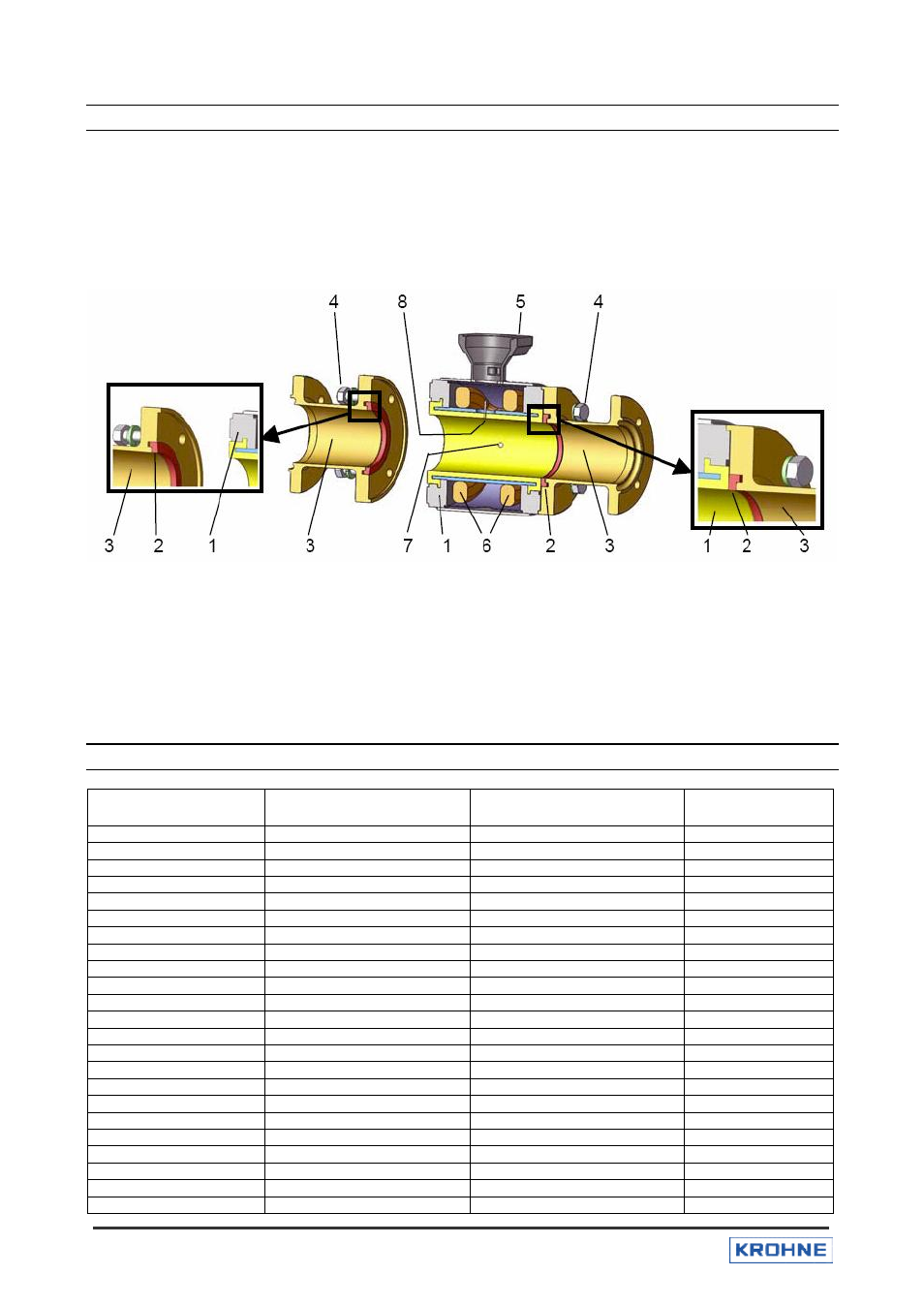

1
Расходомер
2 L-
образная прокладка
3
Фланцевая вставка
4
Болты, крепящие фланцевую вставку
5
Соединительный разъем для компактной версии преобразователя сигнала или клеммная
коробка для разнесенной версии прибора.
6
Катушки возбуждения
7
Измерительные электроды
8 3-
й электрод для измерений при незаполненной трубе (для будущих разработок).
10
Запасные части и коды заказа
Материал прокладки
Типоразмер прибора
DN
мм
Гигиеническое
соединение по…
Номер для
заказа
EPDM
DN 2,5
÷10
DIN
XN 99 03 041 0
DN 15
DIN
XN 99 03 042 0
DN 2.5
÷10
ISO
XN 99 03 051 0
DN 15
ISO
XN 99 03 052 0
DN 25
DIN/ISO/SMS
XN 99 03 061 0
DN 40
DIN/ISO/SMS
XN 99 03 062 0
DN 50
DIN/ISO/SMS
XN 99 03 063 0
DN 65
DIN/ISO/SMS
XN 99 03 064 0
DN 80
DIN/ISO/SMS
XN 99 03 065 0
DN 100
DIN / ISO / SMS
XN 99 03 066 0
DN 125
DIN / ISO
XN 99 03 067 0
DN 150
DIN/ISO
XN 99 03 068 0
Силикон (Silicone)
DN 2,5
÷10
DIN
XN 99 03 080 0
DN 15
DIN
XN 99 03 081 0
DN 25
DIN/ISO/SMS
XN 99 03 082 0
DN 40
DIN/ISO/SMS
XN 99 03 083 0
DN 50
DIN/ISO/SMS
XN 99 03 084 0
DN 65
DIN/ISO/SMS
XN 99 03 085 0
DN 80
DIN/ISO/SMS
XN 99 03 086 0
DN 100
DIN / ISO / SMS
XN 99 03 087 0
DN 125
DIN / ISO
XN 99 03 088 0
DN 150
DIN/ISO
XN 99 03 089 0
