Инструкция по монтажу
5
•
Избегайте наличия вблизи расходомера сильных электромагнитных полей.
•
Минимальный прямой участок “до” расходомера (отсчитывается от оси электродов) не менее
5 x DN,
прямой участок трубопровода “после” прибора – не менее 2 х DN, где DN – условный
диаметр расходомера.
•
Вихревой и закрученный поток: увеличьте длину прямых участков “до” и “после” прибора
или установите струевыпрямители.
•
Смешение различных технологических жидкостей: установите расходомер до точки
смешения или на адекватном расстоянии после нее (не менее 30 х DN), иначе показания могут
быть неустойчивыми.
•
Теплоизоляция на трубопроводе: не изолируйте расходомер.
•
Установка нуля не обязательна. установка нуля возможна при условии нулевой скорости
потока в полностью заполненной измерительной трубе. Для этого должен быть предусмотрен
либо один запорный клапан – после расходомера, либо 2 запорных клапана – до и после
расходомера.
2
Указания по монтажу

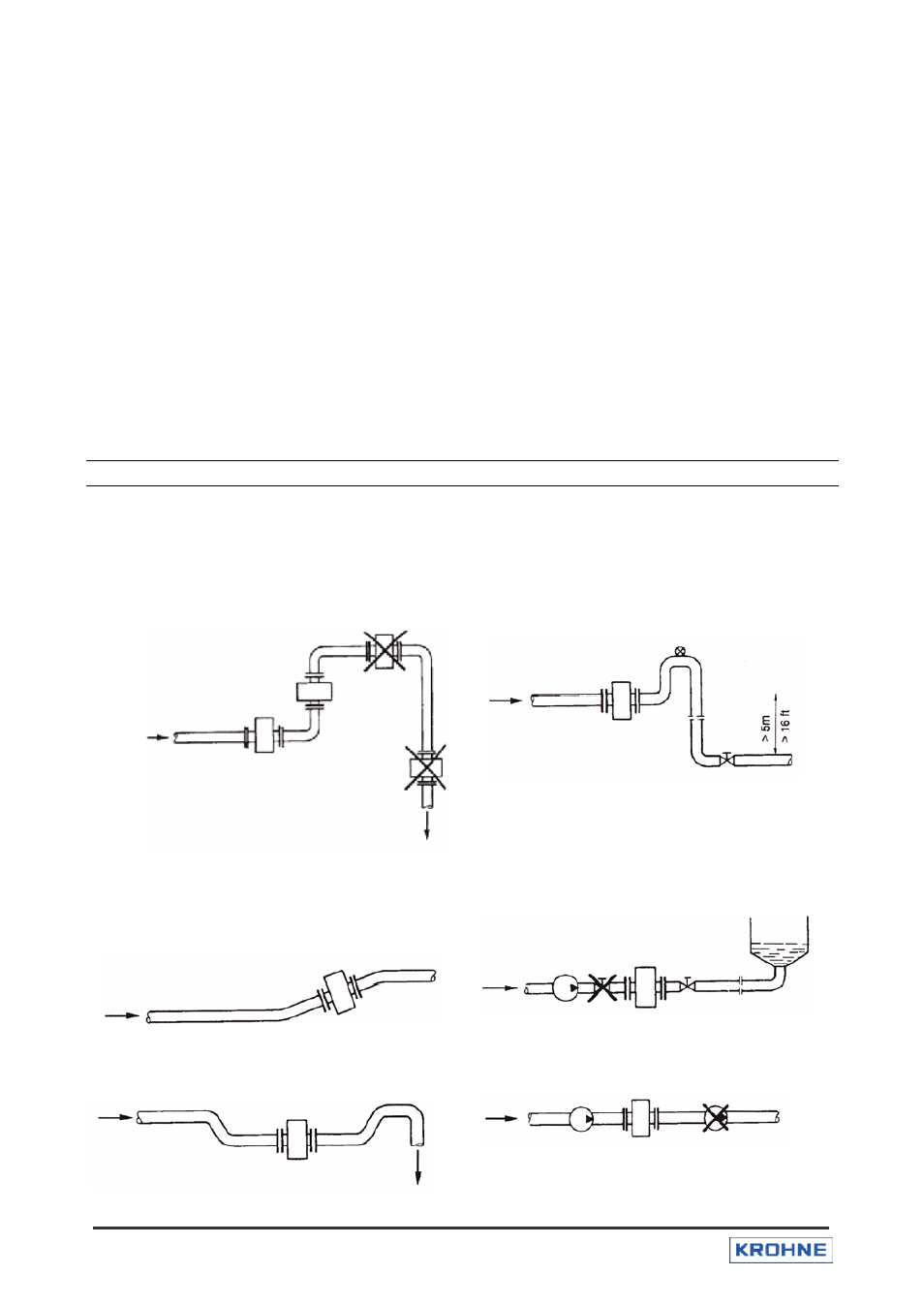

Во избежание ошибок в измерениях, вызванных газовыми/воздушными включениями или неполным заполнением
трубопровода, пожалуйста, соблюдайте следующие условия:
Высшая точка участка
трубопровода
(
воздушные пузырьки скапливаются в
измерительной трубе и вызывают неверные
показания!)
Нисходящий участок трубопровода свыше
5
м (16 футов)
Установите воздушный клапан после
расходомера
Рекомендуемые
места установки
Нисходящий участок
трубопровода
“
Нулевая” скорость потока.
“
Сильфонный-эффект”
Неправильные показания.
Длинный участок трубопровода:
Регулирующие и запорные клапана
всегда устанавливайте после расходомера
Горизонтально расположенный трубопровод:
Устанавливайте расходомер на участке
трубопровода, имеющем легкий уклон. Если это
невозможно, то обеспечьте соответствующую
скорость потока для избегания скопления воздуха,
газа или пара в верхней полости трубы.
Управляющие клапана всегда устанавливайте
после расходомера, чтобы избежать кавитации или
искажений профиля потока.
Подача или вытекание продукта самотеком:
Установите прибор в нижней части трубопровода,
чтобы гарантировать полное заполнение
измерительной трубы расходомера.
Свободный сток
Насосы:
Никогда не устанавливайте расходомер на всасе
насоса
