4. Ввод в эксплуатацию

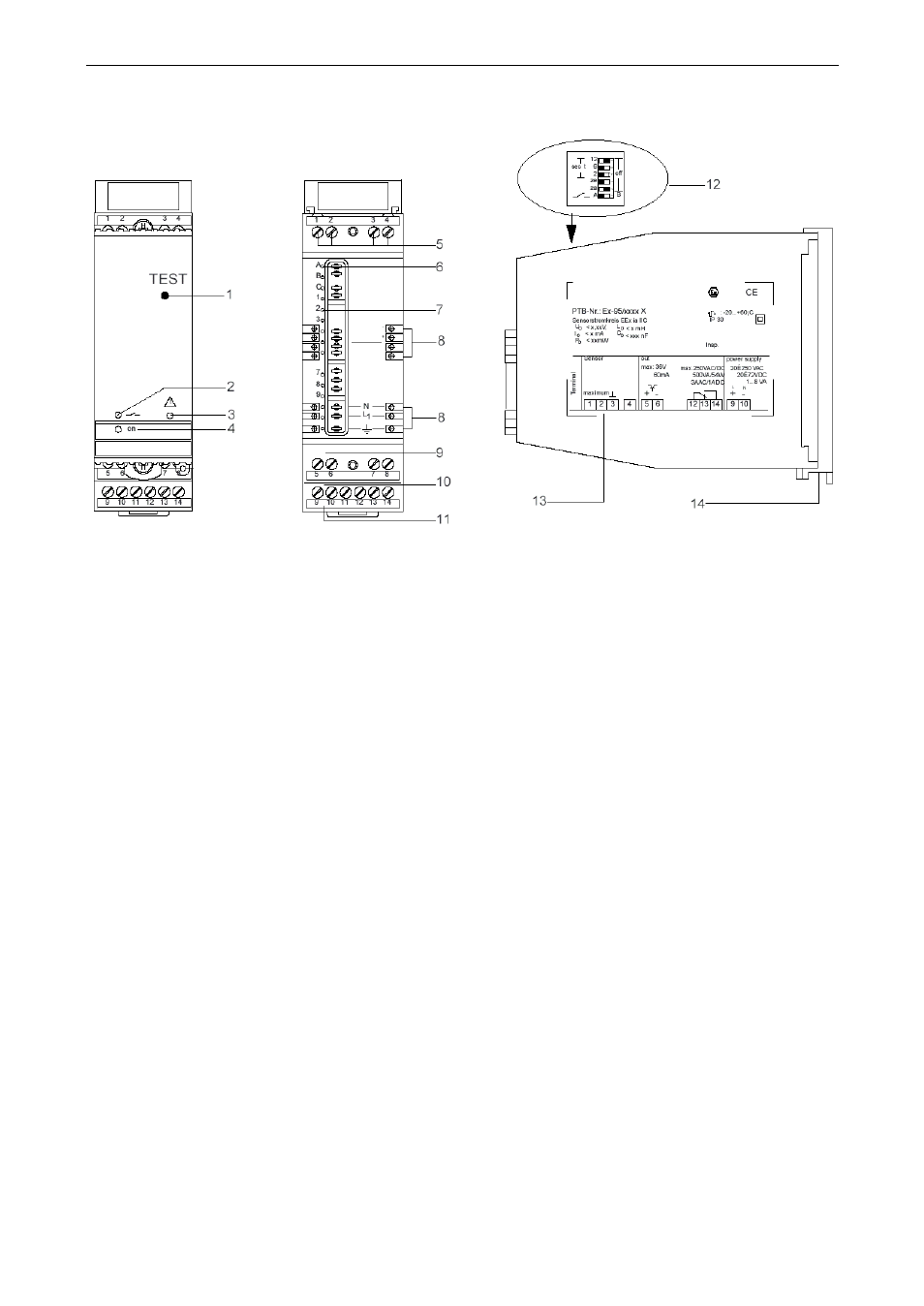

Индикаторные и обслуживающие элементы
1. Кнопка включения теста
2. Светодиод – релейный выход
3. Светодиод – сообщение о неисправности реле
4. Светодиод – напряжение питания
5. Клеммы для подключения сигнализатора уровня
6. Кодирование функции (взрывозащищенное ис-
полнение)
7. Кодирование прибора SU 501 Ex
8. Гнезда для соединительных перемычек
9. Транзисторный выход
10. Релейный выход
11. Напряжение питания
12. Блок переключателей с двухрядным расположе-
нием выходов
13. Типовой шильдик
14. Прозрачная крышка
Сигнальные индикаторы
Светодиоды на передней панели показывают готов-
ность к работе, коммутационное состояние и неис-
правность.
Зеленый
• Сигнальный индикатор (рабочего состояния)
• Сетевое напряжение включено, прибор работает
Красный
• Сигнальный индикатор неисправности
• Неполадка в электрической сети из-за отказа дат-
чика или дефекта проводов
• Если реле сообщения о неисправности обесточе-
но, загорается красный сигнальный индикатор
Желтый
• Сигнальный индикатор реле
• Желтый сигнальный индикатор реагирует в зави-
симости от установленного режима работы
• В основном сигнальный индикатор показывает
активное (токопроводящее) состояние реле
• Несветящийся сигнальный индикатор означает,
что реле находится в обесточенном состоянии
(транзистор закрыт)
