Прозрачная крышка
В целях защиты прибора от несанкционированного
вмешательства, передняя панель устройства формиро-
вания сигнала SU 501 может быть защищена пломби-
руемой защитной крышкой. Для снятия прозрачной
крышки см. рис. 2.11.
3. Электрическое подключение
Опасность
Перед проведением работ по электрическому подклю-
чению необходимо отключить электропитание. Под-
ключите сетевое напряжение в соответствии с указан-
ной схемой подключения. При подключении к напря-
жению питания или при подключении сигнализатора
уровня прибор проходит функциональный тест. Смот-
ри так же пункт 5.1 « периодическая поверка в соот-
ветствии с законом о водном режиме WHG»
Примечание
Если возможно влияние сильных электромагнитных
паразитных связей, рекомендуется применение экра-
нированного кабеля. Экран кабеля может быть зазем-
лен на одном конце. Подведите заземление к одной
стороне сигнализатора. Ниже приведенная схема для
подключения показывает обесточенное состояние.

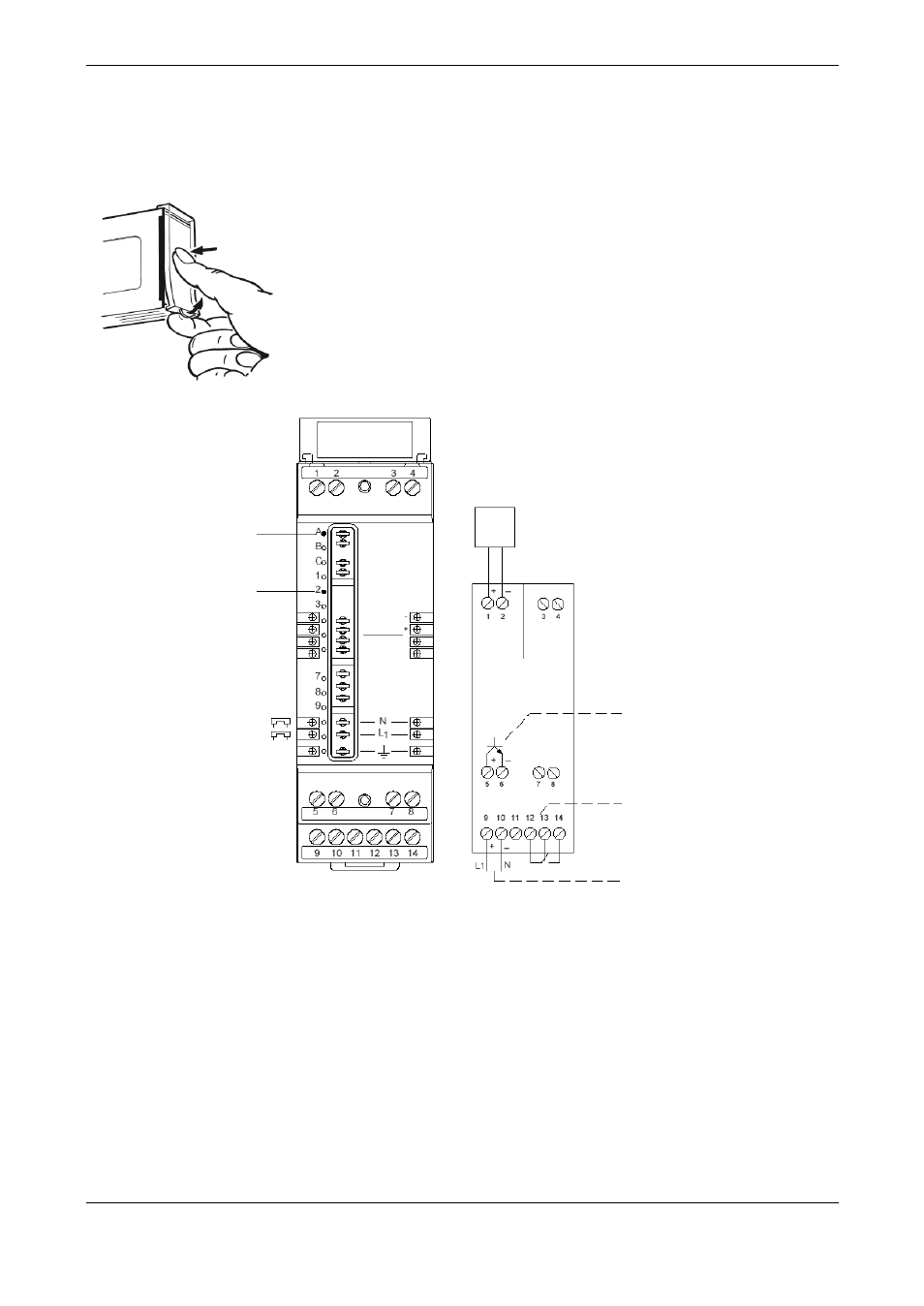

3.1. Схема подключения
Транзисторный выход
Релейный выход
Напряжение питания
Разделительная
камера
Кодирование функций
(взрывозащищенное исполне-
ние)
Кодировка прибора
SU 501
Соединительный
штекер
рис. 2.11
рис. 2.12
Вставной цоколь
Сигнализатор
уровня
