5
СЕ – сертификаты соответствия
Устройство формирования сигнала SU 501 Ex выполняет защитные требования EMVG (89/336/EWG) и NSR
(73/23/EWG). Соответствие оценивается по следующим нормам:
EMGW
Излучение
Воздействия EN 50 081 – 1: 1993
EN 50 082 – 2: 1995
NSR EN 61 010 – 1: 1993

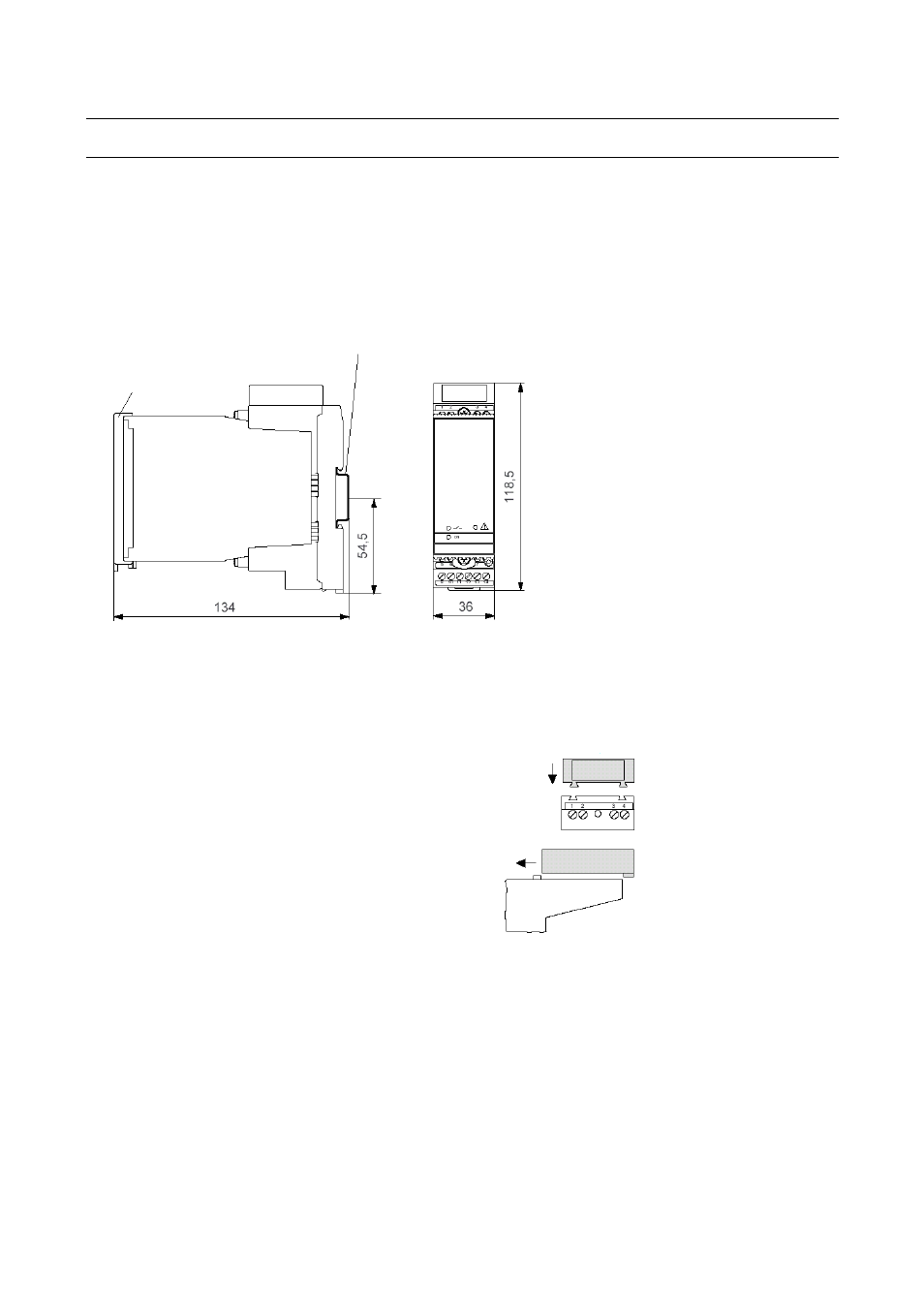

1.3. Габаритные размеры
2. Монтаж
Устройство формирования сигнала подключается сле-
дующим образом:
• Смонтируйте вставной цоколь на несущей шине.
• Подключите цоколь в соответствии с требования-
ми указанными в разделе 3 «Электрическое под-
ключение»
• Закройте верхние клеммы для подключения вхо-
дящей в комплект поставки разделительной пере-
городкой. (см. рис. 2.10)
• Вставьте поставляемый в комплекте кодирующий
штифт в предназначенное для этого отверстие.
• По желанию подключите соседнее устройство
формирования сигнала серии 600 при помощи по-
ставляемых в комплекте соединительных штеке-
ров (L1 и N)
• Выберите режим работы А или В на ползунковом
выключателе сверху
• Смонтируйте устройство формирования сигнала
SU 501 Ex на вставной цоколь (2 фиксирующих
винта)
Несущая шина 35х7,5 или
35х15 по EN 50 022
Разделительная перегородка
рис. 2.10
Прозрачная крышка
