4.4

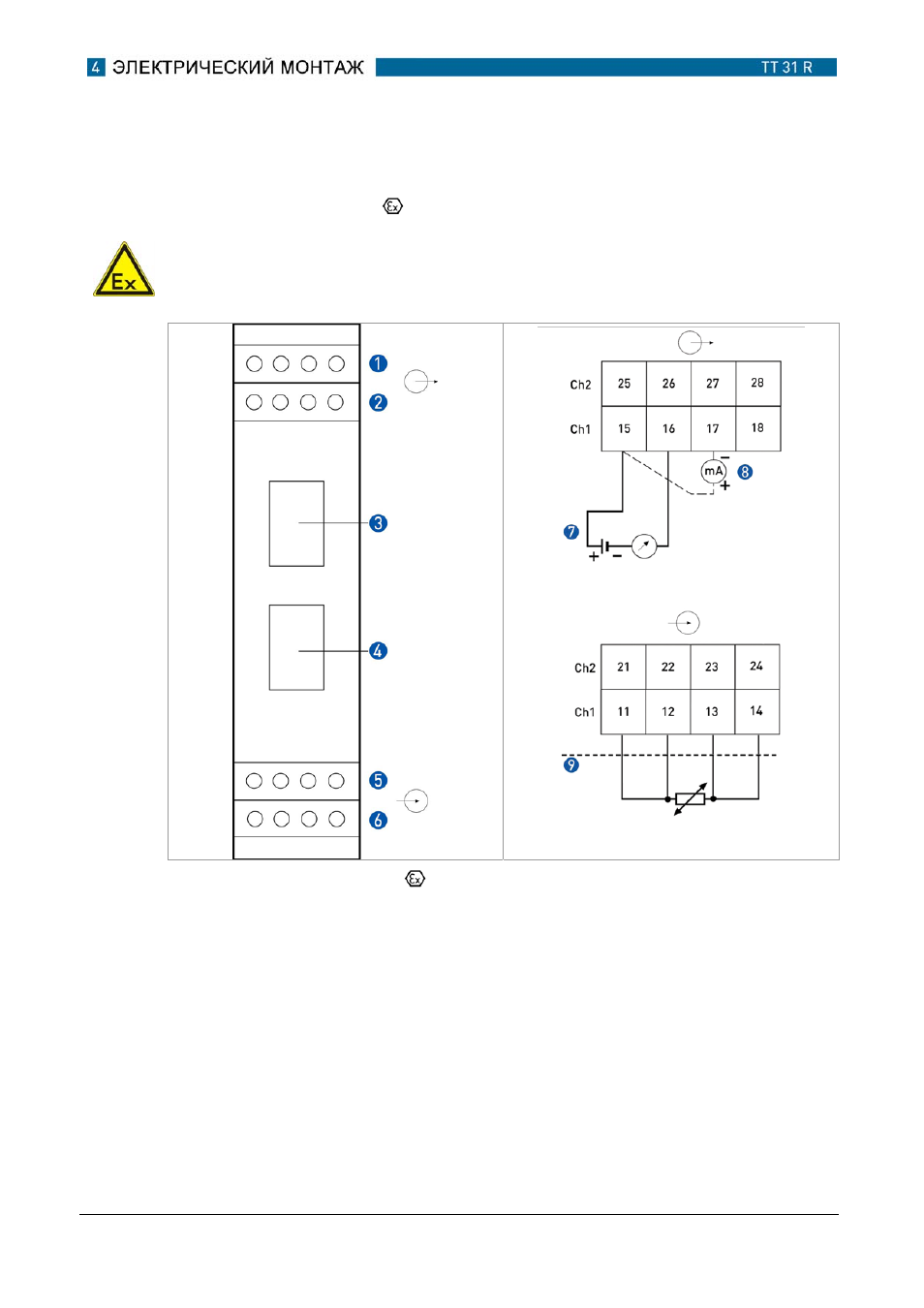

Схема подключения TT 31 R

ВНИМАНИЕ!
Преобразователь предназначен для установки во взрывобезопасных зонах.
Допускается подключать измерительный вход к сенсорам во взрывоопасной зоне.

Рисунок 4: схема подключения TT 31 R

1

Выход, канал 2

5

Вход, канал 1

2

Выход, канал 1

6

Вход, канал 2

3

Подключение ПК, канал 2

7

Выходные сигналы

4

Подключение ПК, канал 1

8

Контрольная цепь

9

Взрывоопасная зона


Максимальная нагрузка на входе зависит от питания (см. раздел 6.1.2).
