12/2009

www.krohne.com

11

4.3

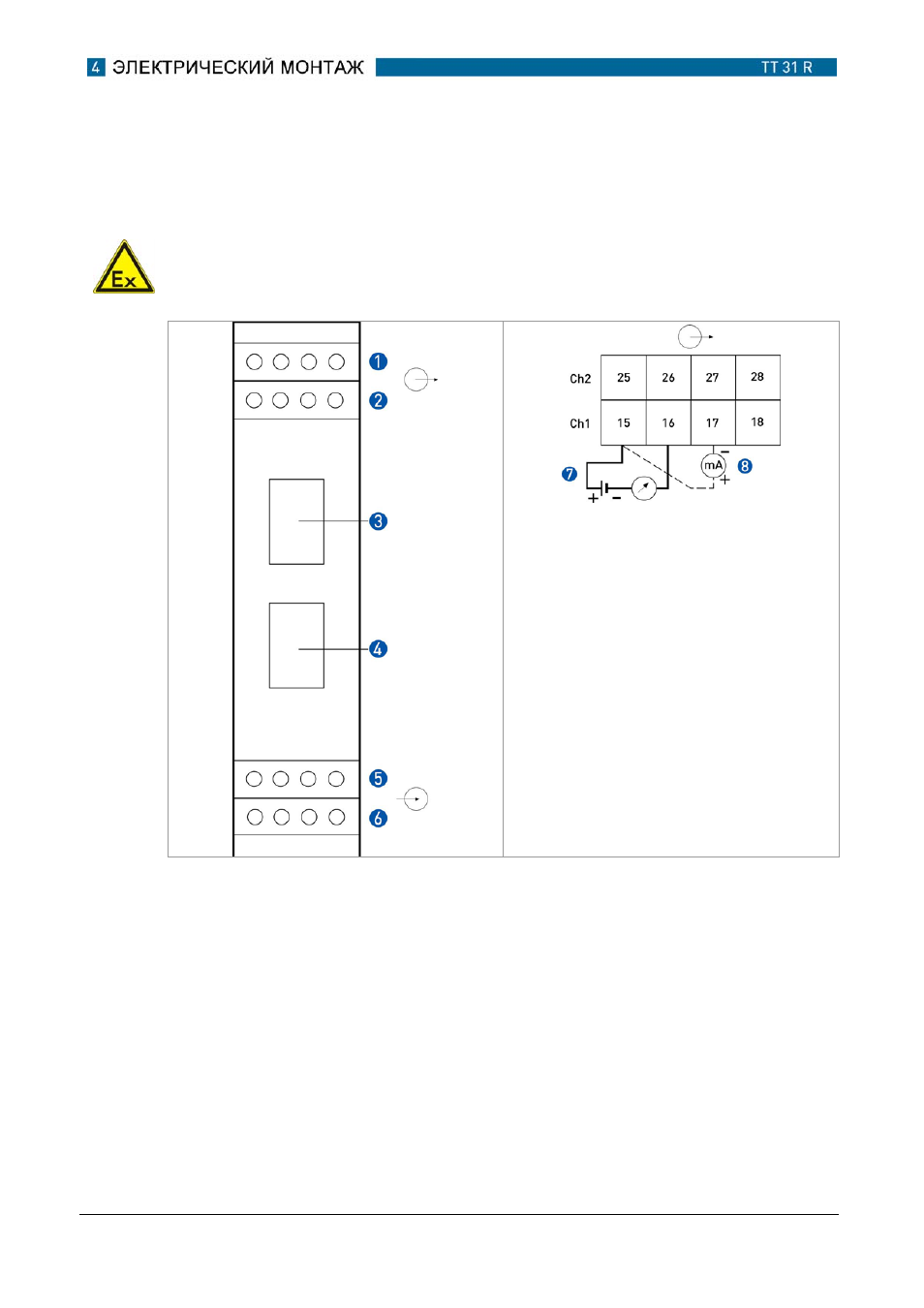

Схема подключения TT 31 R

ВНИМАНИЕ!
Не допускается как установка преобразователя во взрывоопасной зоне, так и его
подключение к сенсору во взрывоопасных условиях!

Рисунок 3: схема подключения TT 31 R

1

Выход, канал 2

5

Вход, канал 1

2

Выход, канал 1

6

Вход, канал 2

3

Подключение ПК, канал 2

7

Выходные сигналы

4

Подключение ПК, канал 1

8

Контрольная цепь


Максимальная нагрузка на выходе зависит от питания (см. раздел 6.1.2).
