12/2009

www.krohne.com

10

4.2

Электрические присоединения входных измерительных цепей

Входные и выходные сигналы и питание следует подключать в соответствии со
следующими рисунками. Во избежание дополнительных погрешностей измерений
следует строго соблюдать правильность подключения кабелей и крепко затягивать винты.

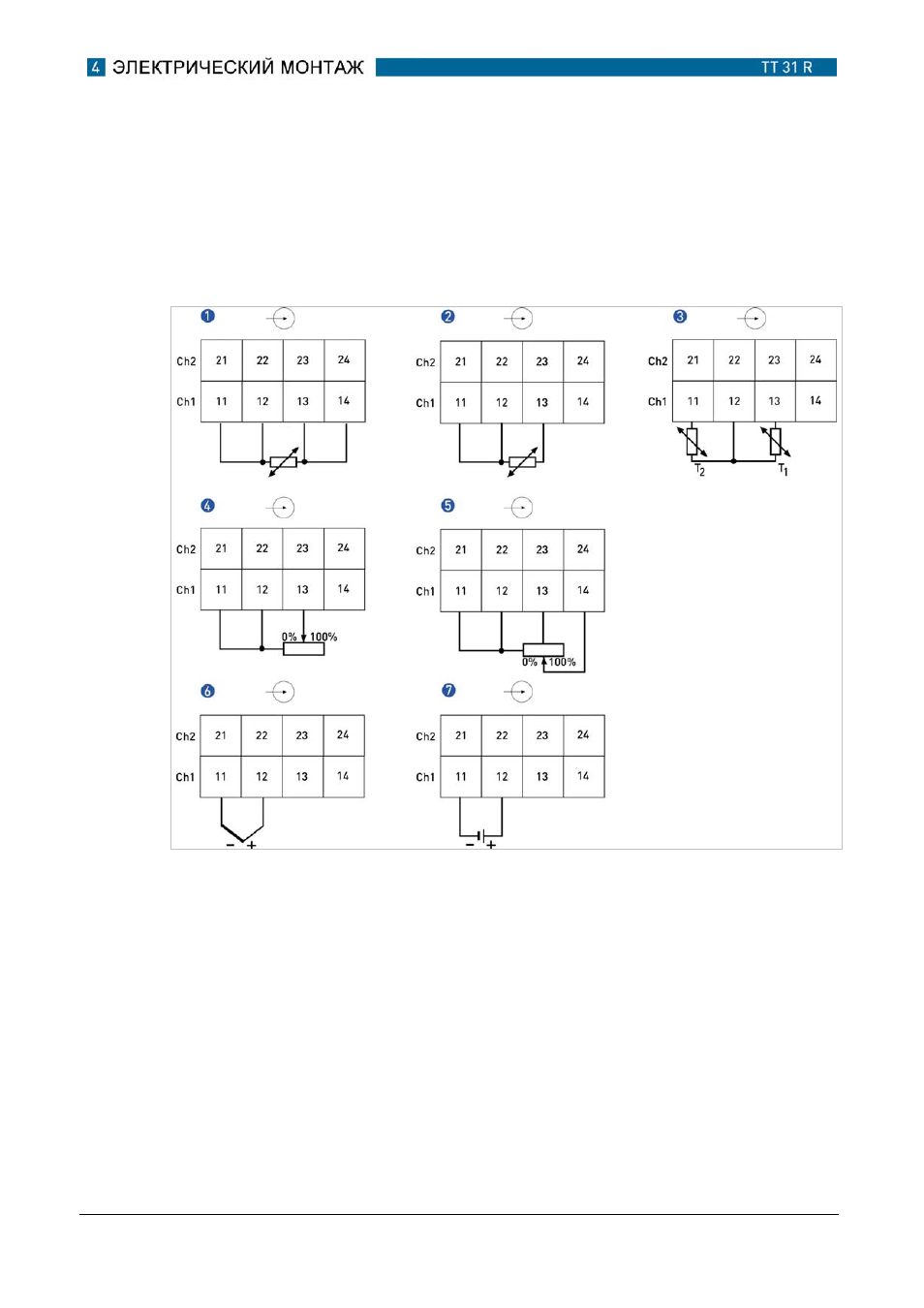

Рисунок 2: Схема монтажа для TT 31 R


1

Pt100, Pt1000, Ni100, Ni1000, 4-проводная схема подключения

2

Pt100, Pt1000, Ni100, Ni1000, 3-проводная схема подключения

3

Pt100, перепад температур T

1

>T

2

4

Потенциометр, 3-проводная схема подключения

5

Потенциометр, 4-проводная схема подключения

6

Термопара

7

Напряжение
