6.2 Элементы настройки
1
2
1
2
3

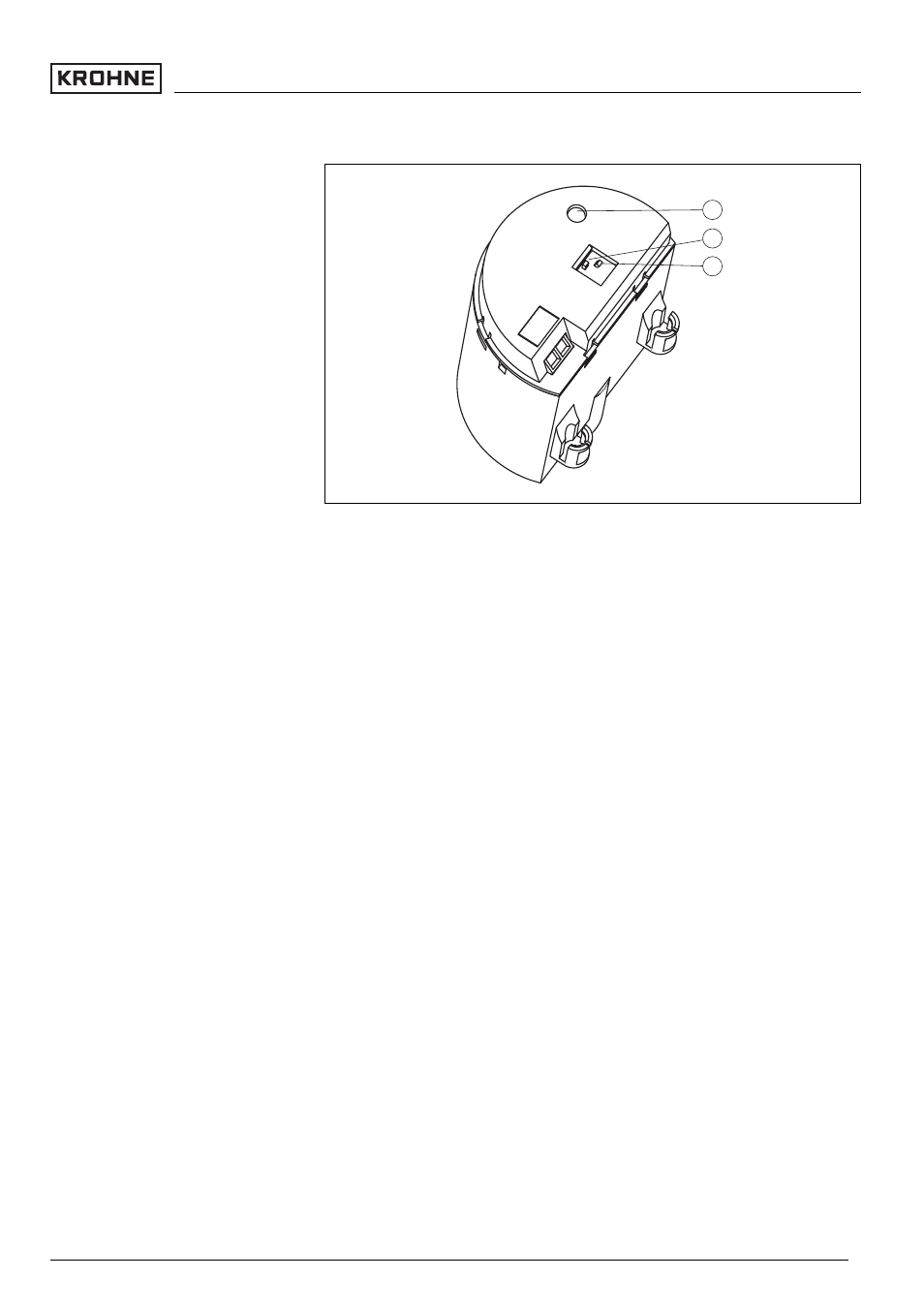

Рис. 12: Блок электроники SW E60C - бесконтактный переключатель
1
Индикатор состояния (светодиод)
2
DIL-переключатель длявыбора режима работы
3
Переключатель установки чувствительности
Световой индикатор состояния переключения:
l
зеленый = выход проводит
l
красный = выход заперт
l
красный (мигает) = неисправность
Посредством переключателя режимов (A/B) можно
выбрать состояние переключения реле в соответствии с
"Функциональной таблицей" (A - сигнализация
максимального уровня или защита от переполнения, B -
сигнализация минимального уровня или защита от сухого
хода).
Посредством переключателя (3) можно установить точку
переключения для жидкостей с плотностью в пределах от
0,5 до 0,7 г/см³. Заводская установка точки переключения
соответствует плотности жидкости >0,7 г/см³. Для
жидкостей с меньшей плотностью переключатель следует
установить на >0,5 г/см³. Положение точки переключения
дано относительно воды (плотность 1,0 г/см³). На средах с
иной плотностью точка переключения смещается в
зависимости от плотности и способа монтажа либо к
корпусу, либо к концу вилки.
Индикатор состояния (1)
Переключатель режимов (2)
Установка чувствительно-
сти (3)
OPTISWITCH 5200 C, 5250 C - с бесконтактным переключателем
