Страница 18
SW E60C
2 0 - 2 5 3 V A C / D C
m a x 4 0 0 m A
A
B
L
N
L
N
1 2
0,5 g / cm3
0,7 g / cm3
+
+
1 2
1 2
3
5
1
2
4

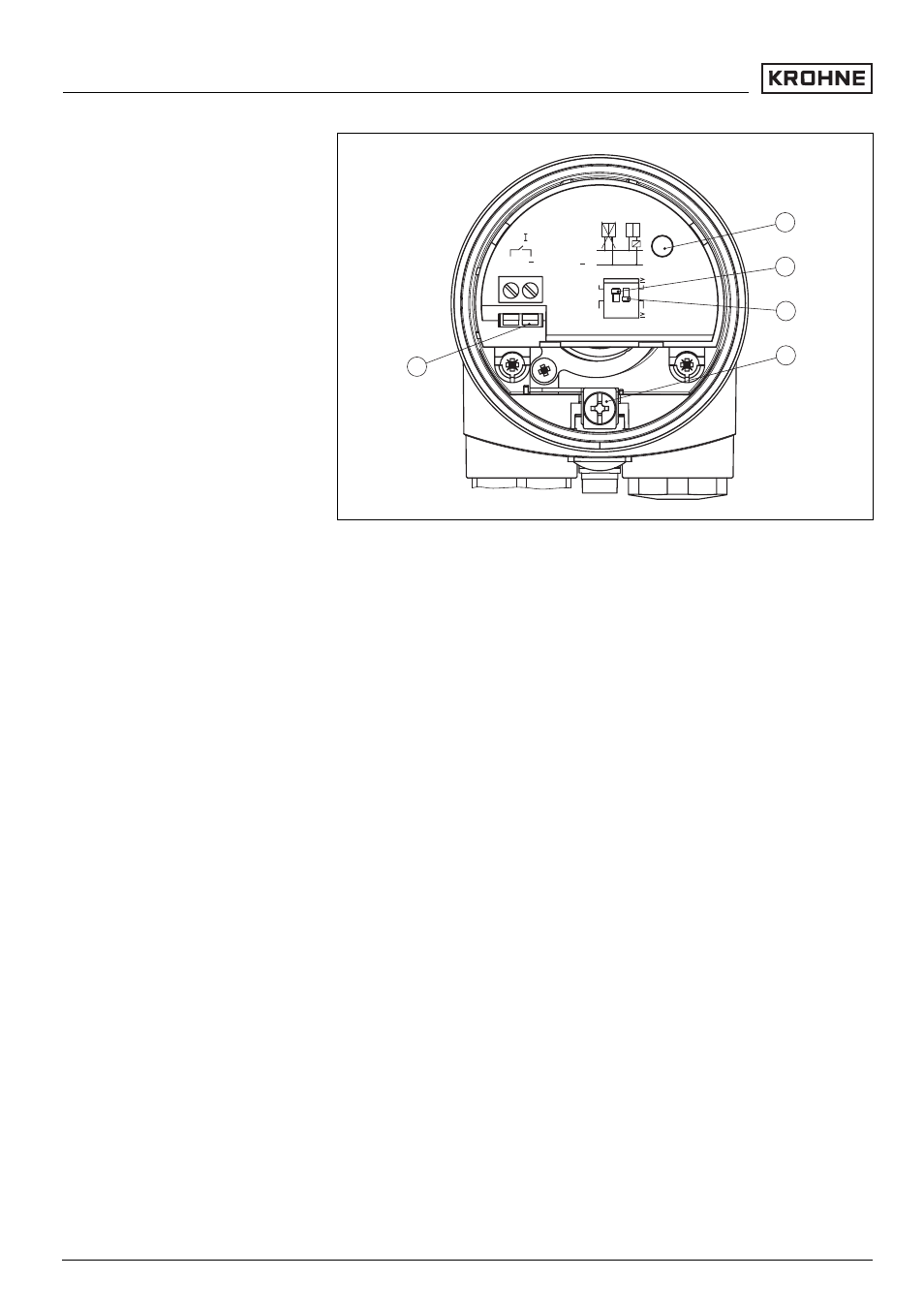

Рис. 10: Отсек электроники и подключенияв однокамерном корпусе
1
Индикатор состояния
2
DIL-переключатель длявыбора режима работы
3
Переключатель длянастройки точки переключения
4
Клемма заземления
5
Соединительные клеммы
Рекомендуется подключать OPTISWITCH 5200 C, 5250 C
таким образом, чтобы цепь тока переключения при
сигнализации уровня, обрыве цепи или неисправности
была разомкнута (безопасное состояние).
Бесконтактный переключатель всегда показан в
разомкнутом состоянии.
Для управления реле, затворами, магнитными клапанами,
световыми и звуковыми сигналами. Запрещается
подключение к сети без промежуточной нагрузки. В
противном случае блок электроники будет поврежден.
Данный тип выхода не применим для подключения к
низковольтным входам контроллера.
После отключения нагрузки собственный ток
кратковременно падает ниже 1 mA, так что затвор, ток
удержания которого меньше продолжительного
собственного тока электроники, все-таки обязательно
отключится.
При применении OPTISWITCH 5200 C, 5250 C для защиты
от переполнения по WHG, следует соблюдать
соответствующие нормы и условия.
Отсек электроники и под-
ключения
Схема подключения
18
OPTISWITCH 5200 C, 5250 C - с бесконтактным переключателем
Подключение к источнику питания
30433
