5.2 Порядок подключения
Крышку прибора во взрывозащищенном исполнении
можно открывать только при отсутствии взрывоопасной
атмосферы.
Выполнить следующее:
1 Отвинтить крышку корпуса.
2 Ослабить гайку кабельного ввода.
3 Удалить прибл. 10 см обкладки кабеля, концы
проводов зачистить прибл. на 1 см.
4 Вставить кабель в прибор через кабельный ввод.
5 Открыть контакты с помощью отвертки.
6 Вставить концы проводов в контакты в соответствии
со схемой подключения.
7 Закрыть контакты с помощью отвертки.
8 Слегка потянув за провода, проверить надежность их
закрепления в контактах.
9 Туго затянуть гайку кабельного ввода, уплотнительное
кольцо должно полностью облегать кабель.
10 Завинтить крышку корпуса.
Электрическое подключение выполнено.
5.3 Схемы подключения (однокамерный
корпус)
Рисунки и схемы ниже действительны для приборов без
взрывозащиты, а также для приборов в исполнении EEx d.
1
4
4
4
2
3

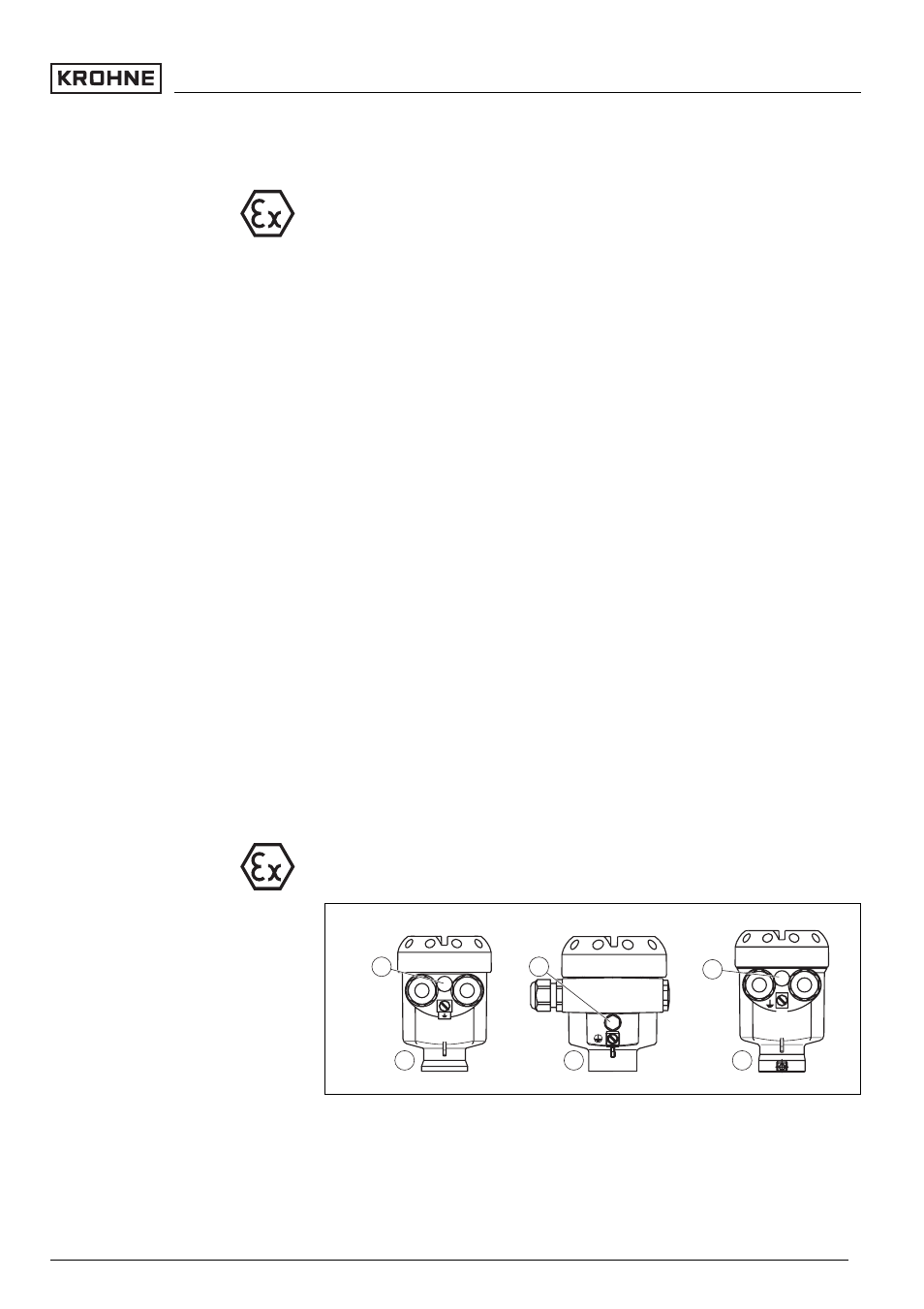

Рис. 9: Однокамерный корпус из различных материалов
1
Пластик (не для EEx d)
2
Алюминий
3
Нержавеющаясталь (не для EEx d)
4
Фильтр длявыравниваниядавления(не для EEx d)
Общий вид корпуса
OPTISWITCH 5200 C, 5250 C - с бесконтактным переключателем
