Модуль индикации и настройки
Питание и передача данных
От датчика, через покрытые золотом
скользящие контакты (шина I²C)
Индикатор Жидкокристаллический точечно-
матричный
Элементы настройки 4 клавиши
Климатическое исполнение
- не установлен в датчике
IP 20
- установлен в датчике без крышки IP 40
Материалы
- Корпус
ABS
- Смотровое окошко Полиэстровая пленка
Питание
Напряжение питания
- без взрывозащиты
14 … 36 V DC
- EEx ia 14 … 30 V DC
Допустимая остаточная пульсация
- <100 Hz
U
ss
<1 V
- 100 Hz … 10 kHz U
ss
<10 mV
Нагрузка см. диаграмму
1000
750
500
250
14 18 16 20 22 24 26 28 30 32 34 36
Ω
V
4
1
2
3

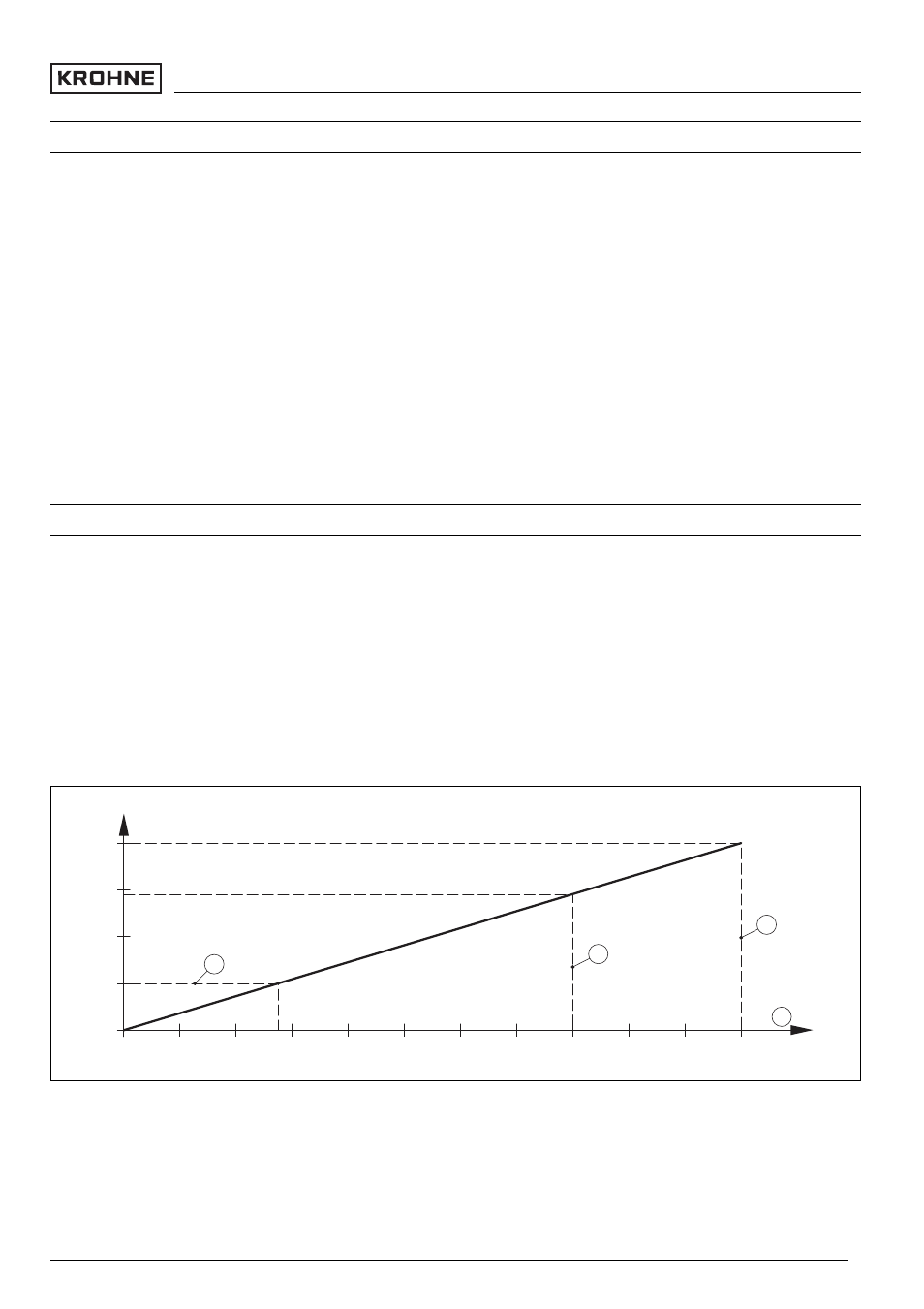

Рис. 26: Диаграмма напряжения
1 Нагрузка HART
2 Предел напряжения для прибора EEx ia
3 Предел напряжения для прибора не-Ex
4 Напряжение питания
