1
2
3
4
5

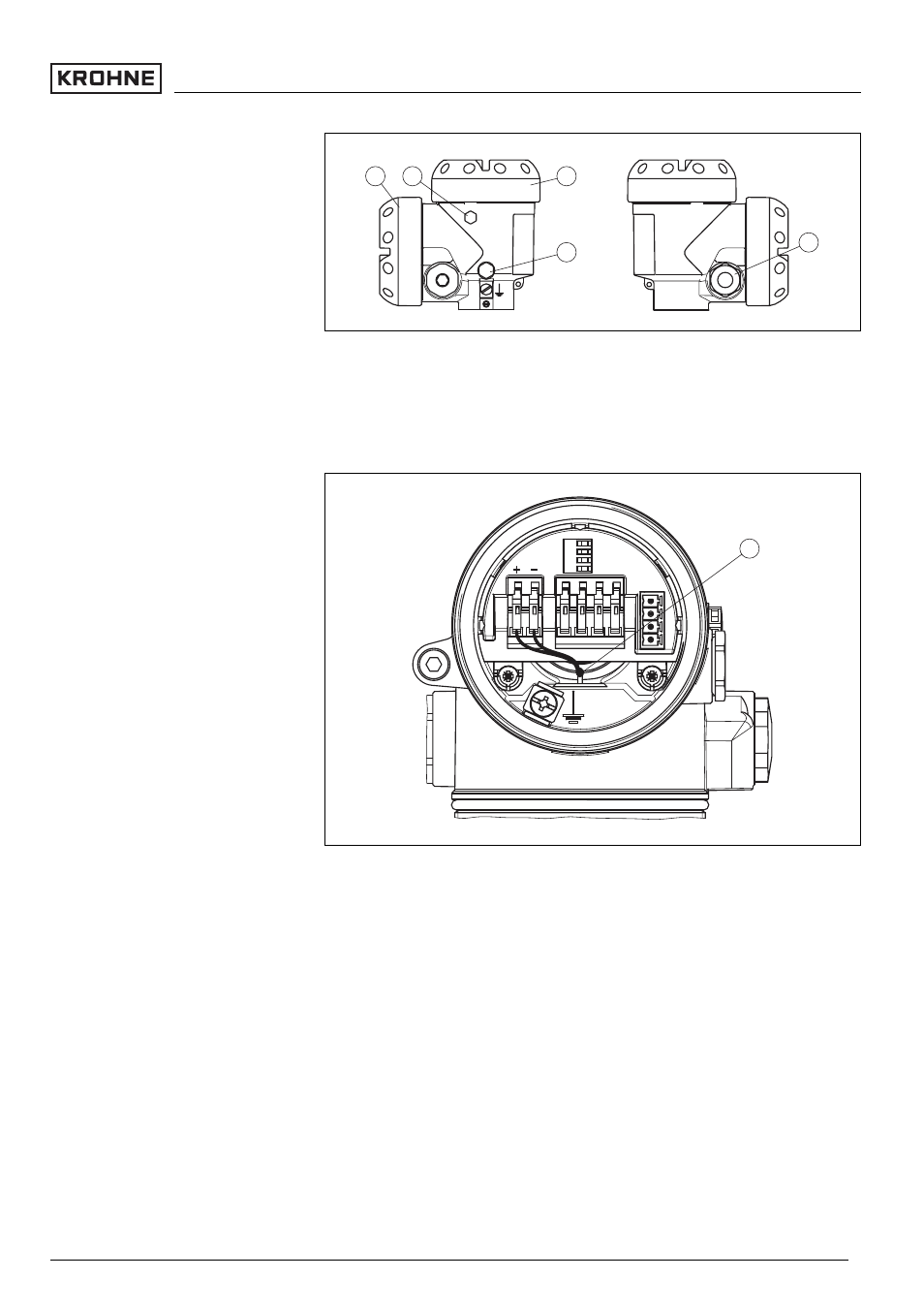

Рис. 19: Двухкамерный корпус
1
Крышка отсека подключения
2
Заглушка
3
Крышка отсека электроники
4
Фильтр для выравнивания давления
5
Кабельный ввод
1
Display
1
2
5 6 7
8
I2C
Рис. 20: Отсек электроники в двухкамерном корпусе
1
Внутреннее соединение с отсеком подключения
Общийвид корпуса
Отсек электроники
OPTISOUND 3020 C - 4 ... 20 mA/HART
23
Подключение к источнику питания
30507
-RU
-060119
