1
2
> 200 mm

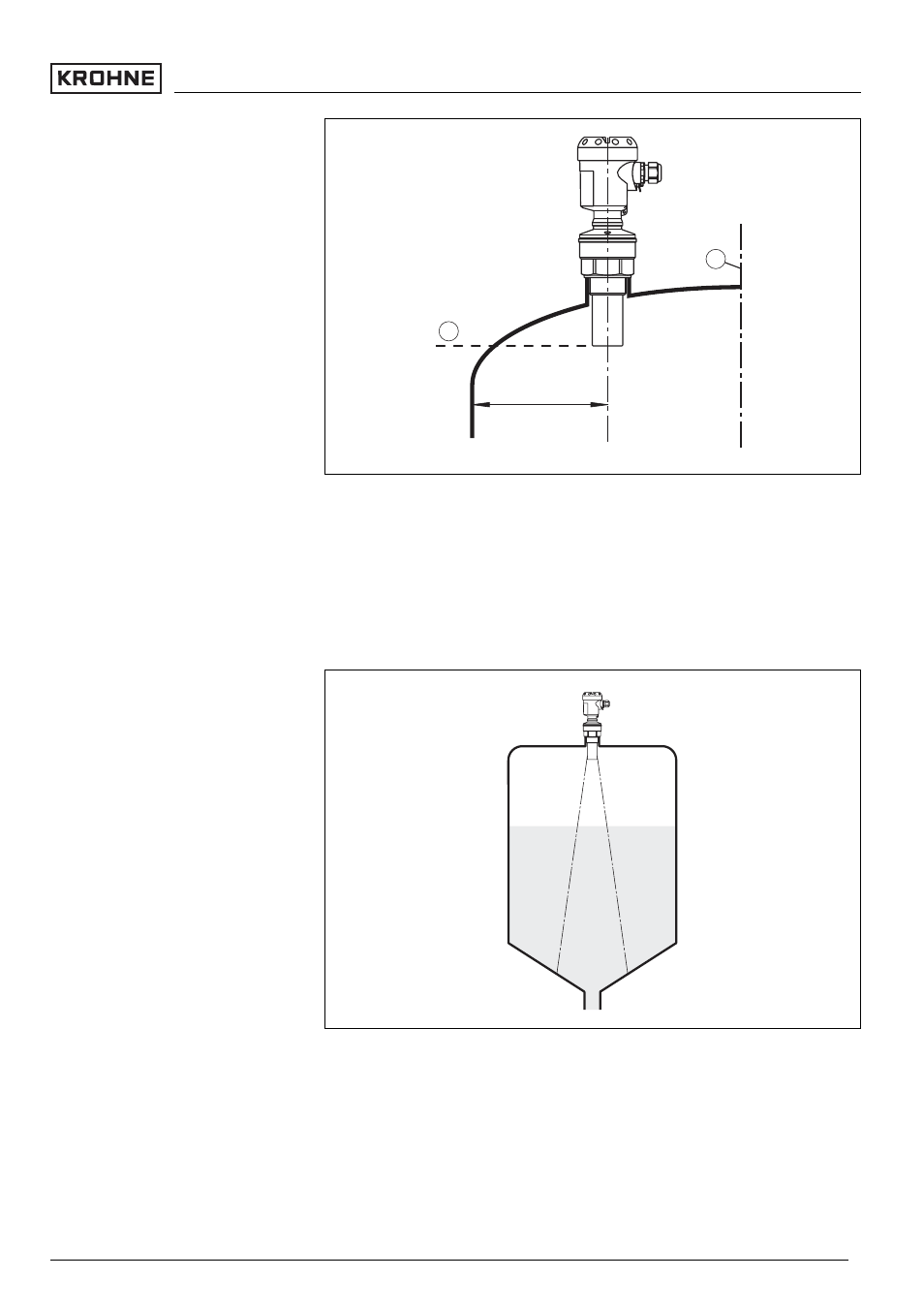

Рис. 5: Монтаж на выпуклой крыше емкости
1
Базовая плоскость
2
Центр или ось симметрии емкости
На емкостях с коническим днищем уровнемер
рекомендуется монтировать по центру, тогда измерение
возможно на полную глубину емкости.
Рис. 6: Емкость с коническим днищем
Высота монтажного патрубка должна быть такой, чтобы
нижняя часть преобразователя звука выступала из
патрубка минимум на 10 мм.
Патрубок
OPTISOUND 3020 C - 4 ... 20 mA/HART
13
Монтаж
30507
-RU
-060119
