3.6
Топология промышленных сетей FF

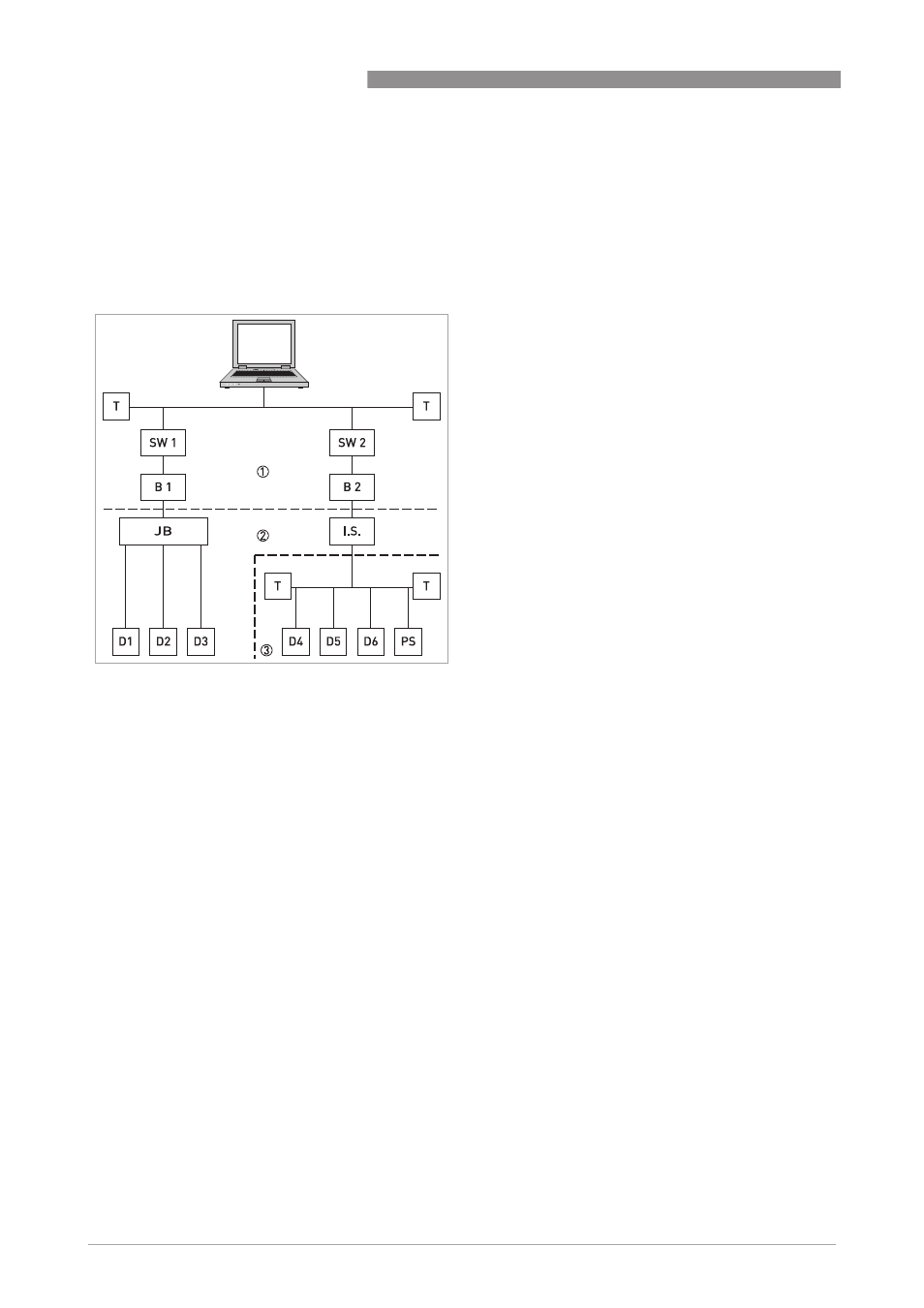

Пример комбинированной топологии промышленных сетей FF показан на следующем примере.
Подключение лучше всего выполнять через короткие ответвительные кабели и Т-образные разъёмы.
Данный тип соединений обеспечивает возможность подключения и отключения устройств без
разрыва информационной шины или прерывания передачи данных.
1 Промышленная сеть HSE
2 Информационная шина H1
3 Искробезопасная цепь, взрывоопасная
зона
B1+B2 Мост = устройство сопряжения для шины
H1
и сети HSE
D1-D3 Устройство = полевые устройства с
собственным источником питания для
невзрывоопасных зон
D4-D6 Искробезопасные устройства с внешним
источником питания для потенциально
взрывоопасных зон
I.S. Искробезопасный барьер
JB Клеммная коробка для полевых
устройств
PS Источник питания
Коммутатор = подключение нескольких
подсетей HSE
T Терминатор
