Электрический монтаж
3
7
MFC 300
www.krohne.com
04/2014 - 4003557801 - AD MFC 300 FF R02 ru
3.5

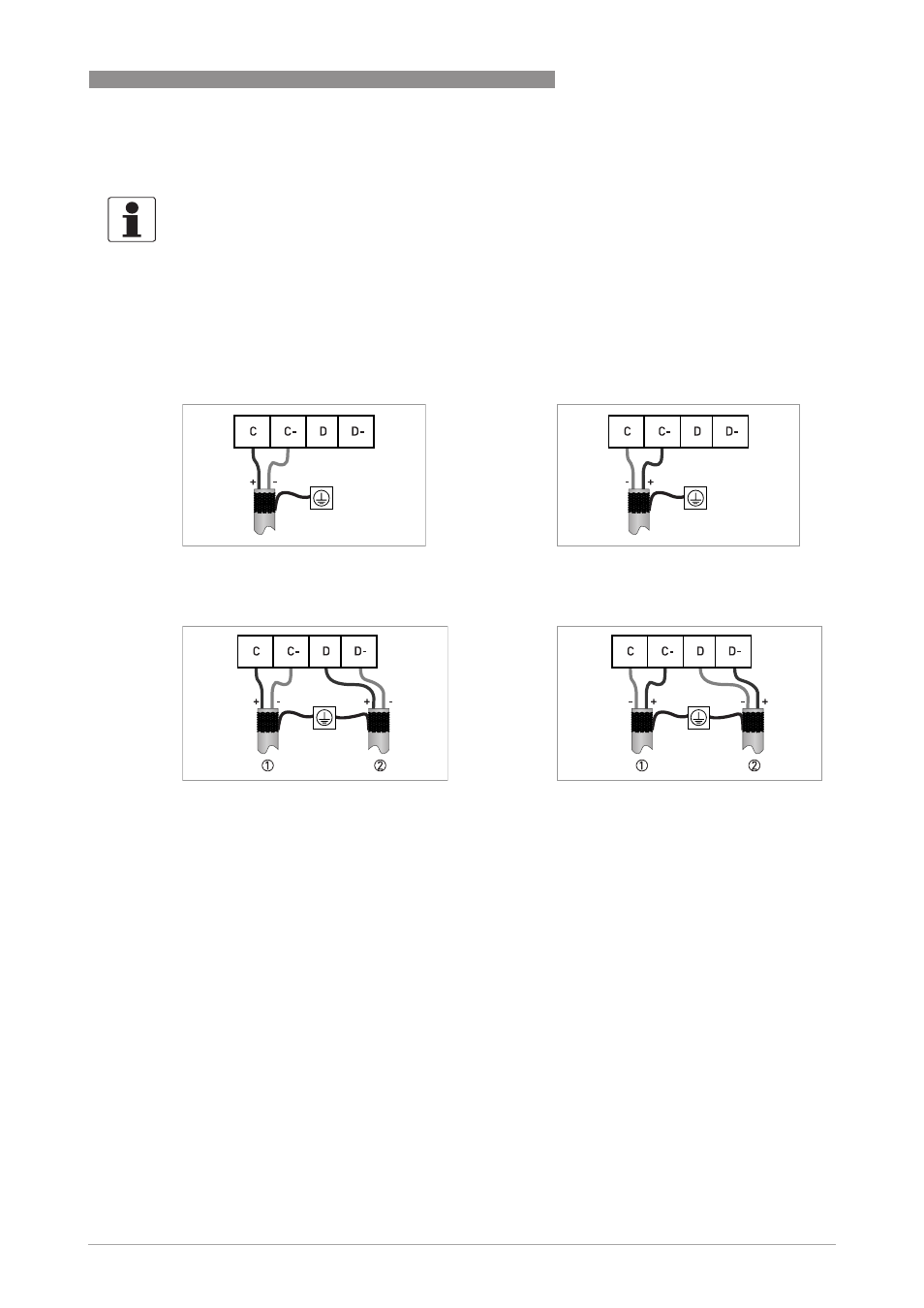

Электрическое подключение FOUNDATION Fieldbus
Подключение к ответвлённой шине
Подключение к магистральной линии связи
Информация!
Подключение проводов между прибором и сетевым кабелем FOUNDATION Fieldbus не зависит от
полярности.
Интерфейс FOUNDATION Fieldbus конвертера сигналов будет работать только в том случае,
если к прибору подключен/доступен дополнительный источник питания.
Подробное описание электрических подключений приведено в руководстве на конвертер сигналов
стандартного исполнения.
или
или
1 например, входные линии данных
2 например, выходные линии данных
