4
Электрические подключения
34
OPTIFLUX
www.krohne.com 10/2012 - 4002294501_EX IFC300_ru_121022_R01
4.2 Подключение IFC 300
Первичный преобразователь и конвертер сигналов в разнесенном исполнении при монтаже должны
быть объединены в систему выравнивания потенциалов. Это можно выполнить внутри прибора
путем присоединения провода защитного заземления (РЕ) питающей сети к внутренней клемме
заземления РЕ, или снаружи, путем присоединения отдельного проводника системы выравнивания
потенциалов к внешней U-образной клемме (резьба М5), находящейся, соответственно, на опоре
фланца (в случае, если это приборы компактной версии) или на настенном креплении прибора (для
преобразователей сигнала в разнесенном исполнении). Отдельный соединительный проводник
должен иметь сечение не менее сечение 4 мм
2 .
Крышка дисплея герметизирует отсек блока электроники корпуса конвертера сигналов и имеет вид
взрывозащиты "Взрывонепроницаемая оболочка". Клеммный отсек по умолчанию имеет вид
взрывозащиты "Повышенная безопасность" ("Ex e") и может быть опционально выполнен с видом
взрывозащиты "Взрывонепроницаемая оболочка" ("Ex d"). Резьбовые соединения, образуемые
крышками и корпусом, плотно подогнаны согласно требованиям для типа защиты
"взрывонепроницаемая оболочка". Откручивайте и закручивайте крышки осторожно и не применяйте
чрезмерную силу!
Следите за тем, чтобы резьбовые соединения всегда были чистыми и хорошо смазанными
(например, консистентной тефлоновой смазкой PTFE). Смазка помогает предотвратить
заклинивание резьбы вследствие образования коррозии.
Прежде, чем отвинчивать крышки, ослабьте фиксаторы (по одному на каждой крышке). В связи с
этим, открутите винт М4 с углублением под шестигранный ключ на 3 мм, пока фиксатор можно будет
повернуть. После того, как крышки будут навёрнуты обратно на корпус, убедитесь, что фиксаторы
закреплены как следует.
Внимание!
Обесточьте прибор, прежде чем открывать отсек электроники, расположенный в корпусе
конвертера сигналов. Прежде, чем открыть, необходимо выждать не менее 35 минут для
приборов класса Т6 и не менее 10 минут для приборов класса Т5.

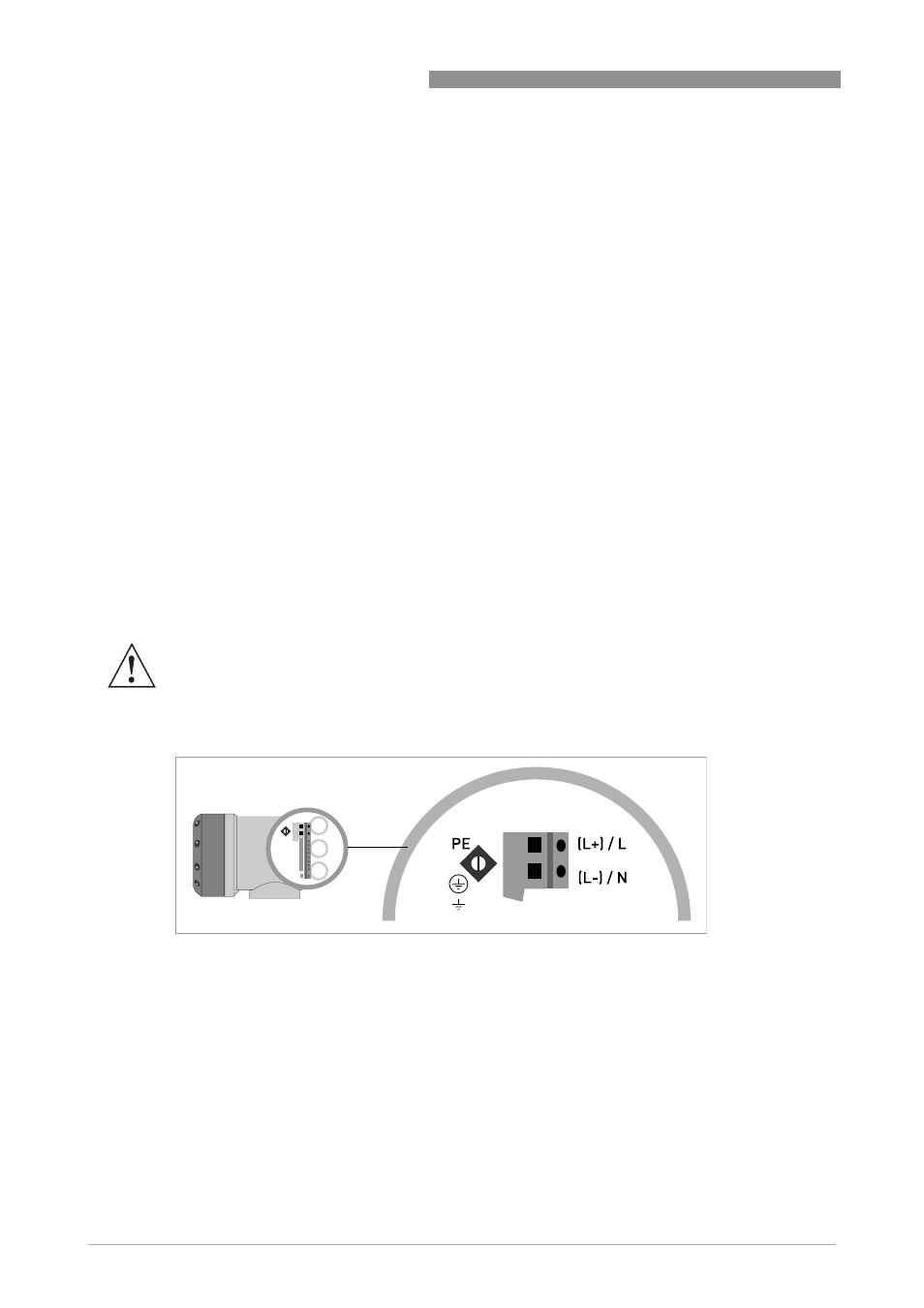

Pиcyнoк 4-1: Электрические подключения
