Схемы соединений для разнесенных версий
3
31
OPTIFLUX
www.krohne.com
10/2012 - 4002294501_EX IFC300_ru_121022_R01
3.4 Подключение сигнального кабеля

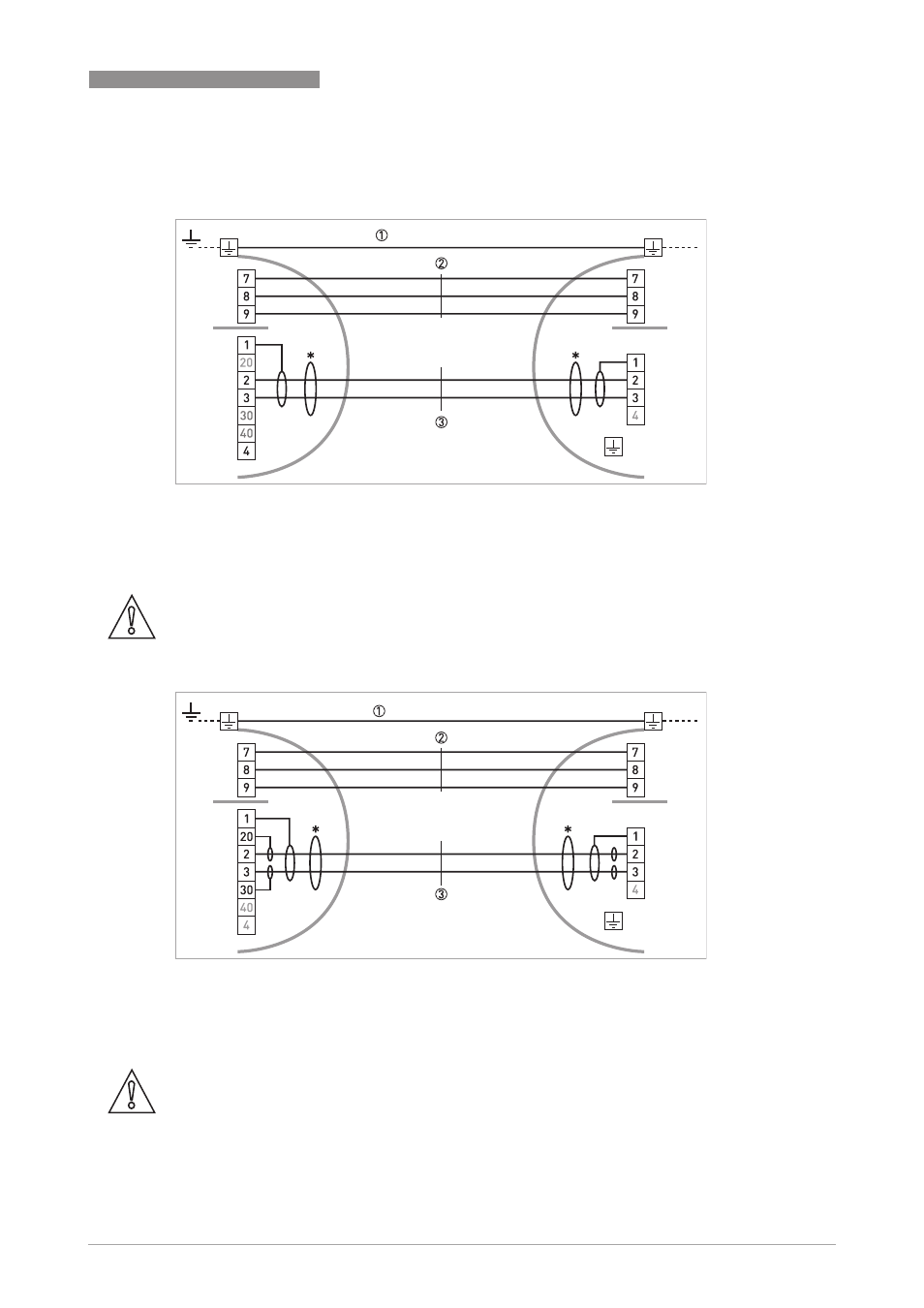

Pиcyнoк 3-3: Подключение сигнального кабеля А
1 Выравнивание потенциалов, проводник ≥ 4 мм
2
2 Кабель тока возбуждения в соответствии с EN 60079-14, раздел 9.3 и 11.3 (повышенная безопасность), при наличии экрана не
подключать.
3 Сигнальный кабель А в соответствии с EN 60079-14, раздел 12.2 (искробезопасная цепь)
Осторожно!
* Подключение внешнего экрана при помощи зажимного устройства.
Pиcyнoк 3-4: Подключение сигнального кабеля В
1 Выравнивание потенциалов, проводник ≥ 4 мм
2
2 Кабель тока возбуждения в соответствии с EN 60079-14, раздел 9.3 и 11.3 (повышенная безопасность); при наличии экрана не
подключать.
3 Сигнальный кабель В в соответствии с EN 60079-14, раздел 12.2 (повышенная безопасность)
Осторожно!
* Подключение внешнего экрана при помощи зажимного устройства.
