Схемы соединений для разнесенных версий
3
29
OPTIFLUX
www.krohne.com
10/2012 - 4002294501_EX IFC300_ru_121022_R01
3.2 Сигнальный кабель В
Сигнальный кабель В представляет собой кабель с тройной изоляцией в соответствии с EN 60079-
14, раздел 12.2 (
искробезопасная цепь).

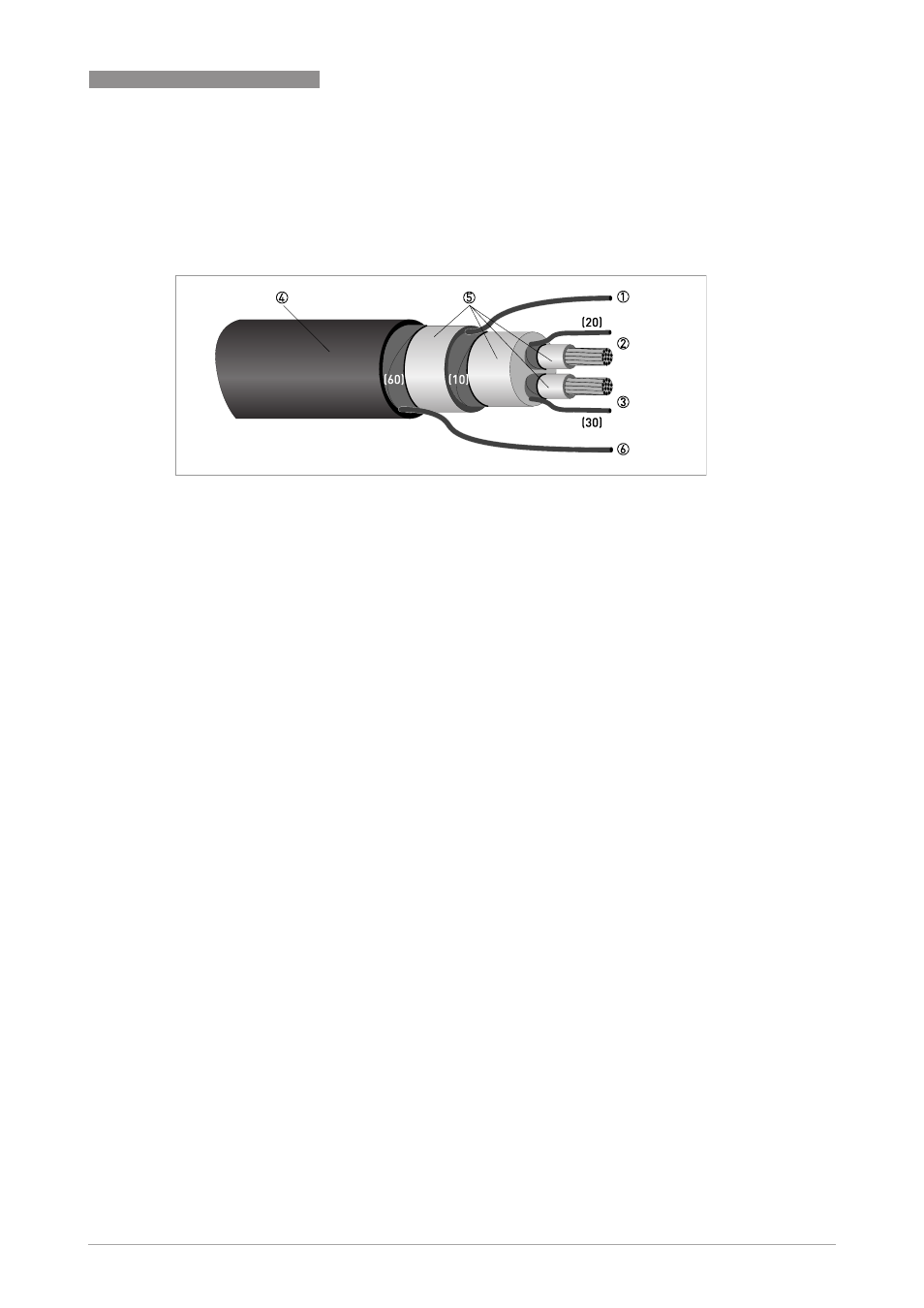

Pиcyнoк 3-2: Устройство сигнального кабеля B
1 Многожильный заземляющий проводник внутреннего экрана (10), 1,0 мм
2
, медный / AWG 17 (не изолированый и без защитного
покрытия)
2 Изолированный проводник (2), 0,5 мм
2
, медный / сортамент AWG 20, с многожильным заземляющим проводником (20) в
качестве экрана
3 Изолированный проводник (3), 0,5 мм
2
, медный / сортамент AWG 20, с многожильным заземляющим проводником (30) в
качестве экрана
4 Внешний экран
5 Слои изоляции
6 Многожильный заземляющий проводник (6) для внешнего экрана (60), 0,5 мм
2
, медный / сортамент AWG 20 (не изолированный
и без защитного покрытия)
