PROFIBUS DP
2
9
IFC 300
www.krohne.com 05/2014 - 4003669101 - AD IFC 300 PROFIBUS R01 ru
I = 110 нГн
R1 = 390 Ом
R2 = 220 Ом
I = 110 нГн
R1 = 390 Ом
R2 = 220 Ом

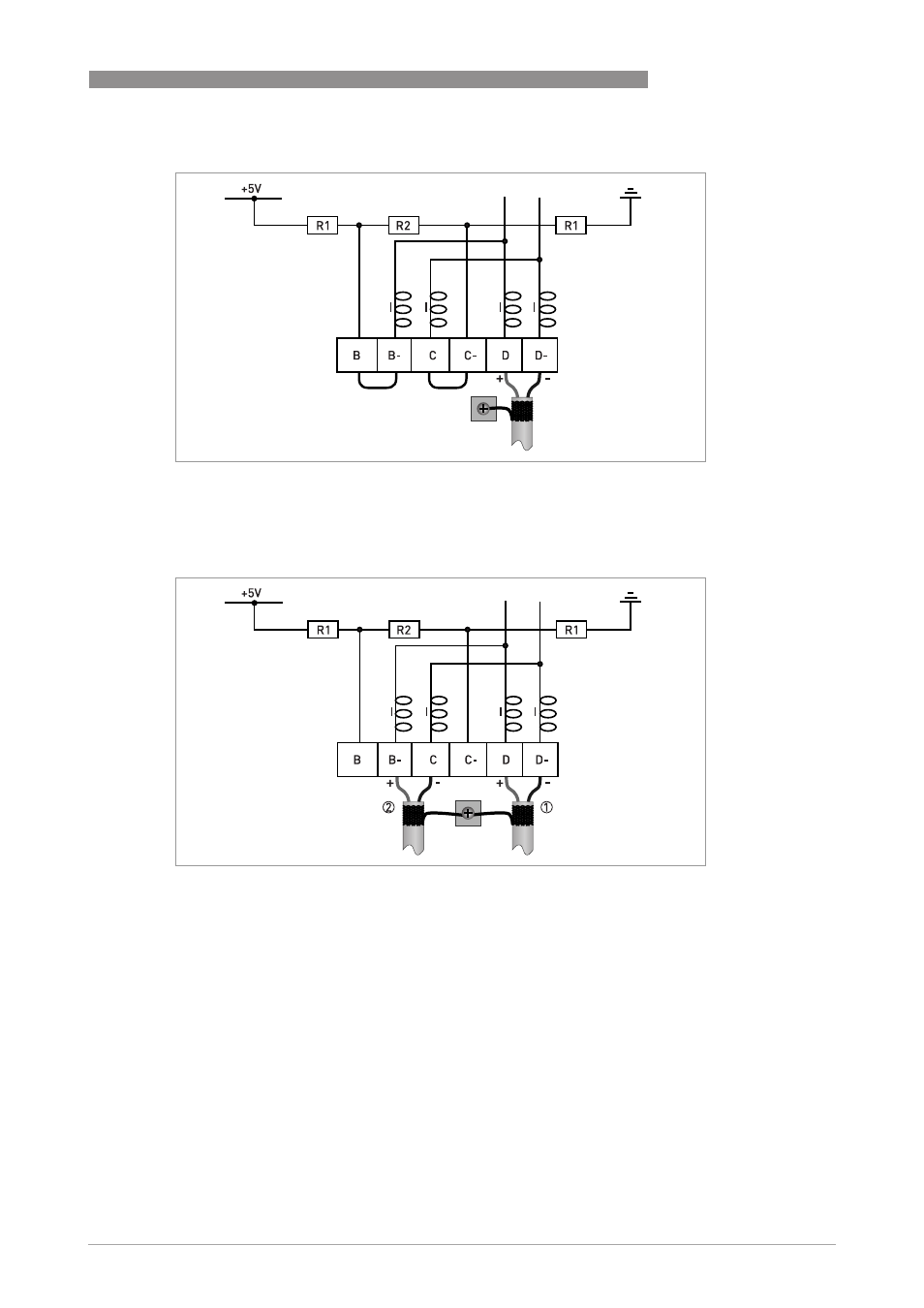

Внешнее подключение к последнему устройству с активным терминатором шины
Внешнее подключение к магистральной линии связи
1 например, шина входных данных
2 например, шина выходных данных
