3.2 Системная конфигурация сети PROFIBUS PA
Следующая схема демонстрирует типовую конфигурацию сети с устройствами PROFIBUS PA с
интерфейсом MBP во взрывоопасных и невзрывоопасных зонах, включая подключение к
устройствам сопряжения сигналов (например, с сигналами 4...20 мА).
Как правило, сегмент PROFIBUS PA подключается к блоку сопряжения, который, среди прочего,
выполняет сопряжение с сетью PROFIBUS DP. Необходимо уточнить, что блок сопряжения, как
правило, устанавливается при фиксированной скорости передачи данных на стороне DP.

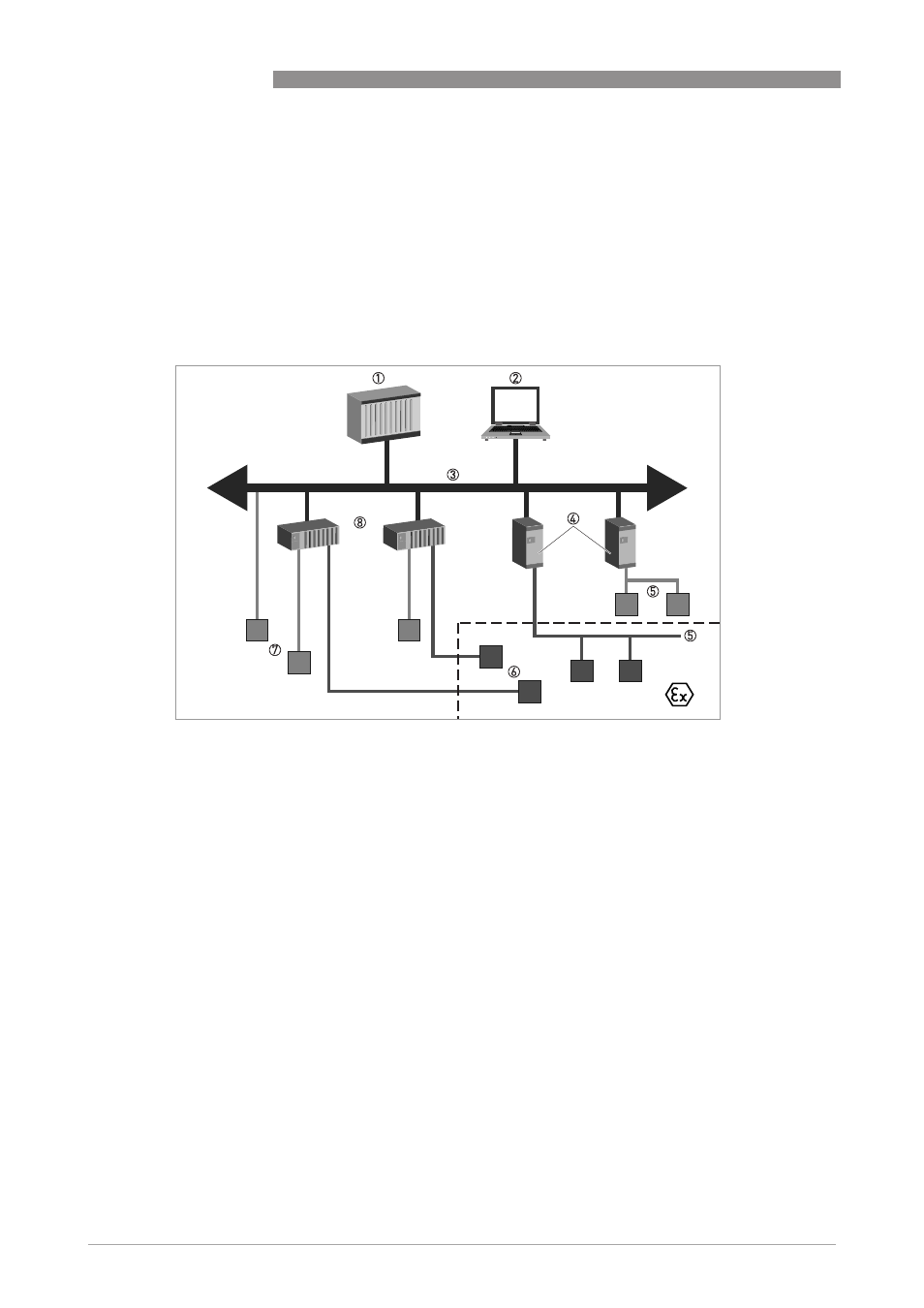

Pиcyнoк 3-1: Сеть PROFIBUS PA
1 Система управления (ПЛК); мастер-устройство класса 1
2 Инжиниринговое или управляющее оборудование; мастер-устройство класса 2
3 Сеть PROFIBUS DP с макс. скоростью 12 Мбит/с
4 Блок сопряжения PROFIBUS PA DP / PA
5 Сеть PROFIBUS PA со скоростью 31,25 кбит/с
6 Устройство HART
®
7 Больше устройств с сигналом 4...20 мА
8 Модуль аналоговых Вх./Вых.
