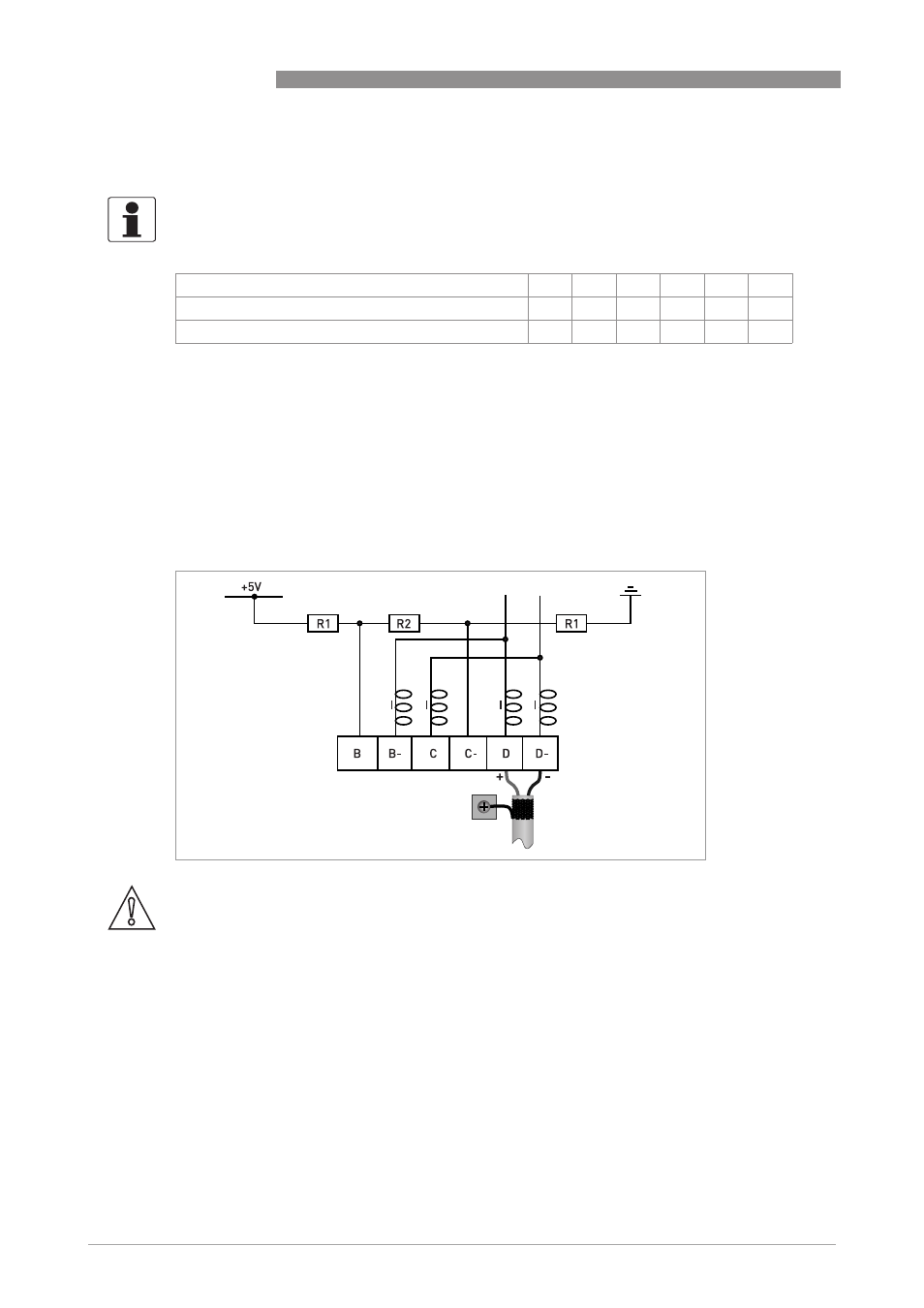

2.3 Электрическое подключение конвертера сигналов DP
I = 110 нГн
R1 = 390 Ом
R2 = 220 Ом
Информация!
Подробное описание электрических подключений приведено в руководстве на конвертер сигналов
стандартного исполнения.
Клеммы конвертера сигналов B B- C C- D D-
Обозначение PROFIBUS T +B -A -T +B -A
1 2 3 4 5 6
1 Плюс терминатора
2 TxD+/RxD+ вторичное соединение
3 TxD-/RxD- вторичное соединение
4 Минус терминатора
5 TxD+/RxD+ первичное соединение
6 TxD-/RxD- первичное соединение
Внешнее подключение с ответвлением
Осторожно!
При высокой скорости передачи данных не допускается использование ответвлений!
