Электрический монтаж
3
19
IFC 050
www.krohne.com
04/2013 - 4002784901 - QS IFC 050 R01 ru
3.5
Подключение сигнальных кабелей и кабеля обмотки возбуждения
3.5.1
Подключение сигнального кабеля и кабеля обмотки возбуждения к конвертеру
сигналов, раздельное исполнение
Подключите проводники следующим образом:
1 Надавите при помощи отвертки, вставленной в щель, на пружинный зажим.
2 Вставьте электрический провод в разъём.
3 Провод зажмётся в тот момент, когда отвёртка будет вынута из щели.
Опасность!
Подключение кабелей может проводиться только при отключенном электропитании.
Опасность!
Заземление устройства следует выполнять в соответствии с предписаниями и инструкциями в
целях обеспечения защиты обслуживающего персонала от поражения электрическим током.
Внимание!
Региональные правила и нормы по охране труда подлежат неукоснительному соблюдению. К
любым видам работ с электрическими компонентами средства измерений допускаются
исключительно специалисты, прошедшие соответствующее обучение.
Информация!
Компактная версия поставляется в собранном виде с завода.
P

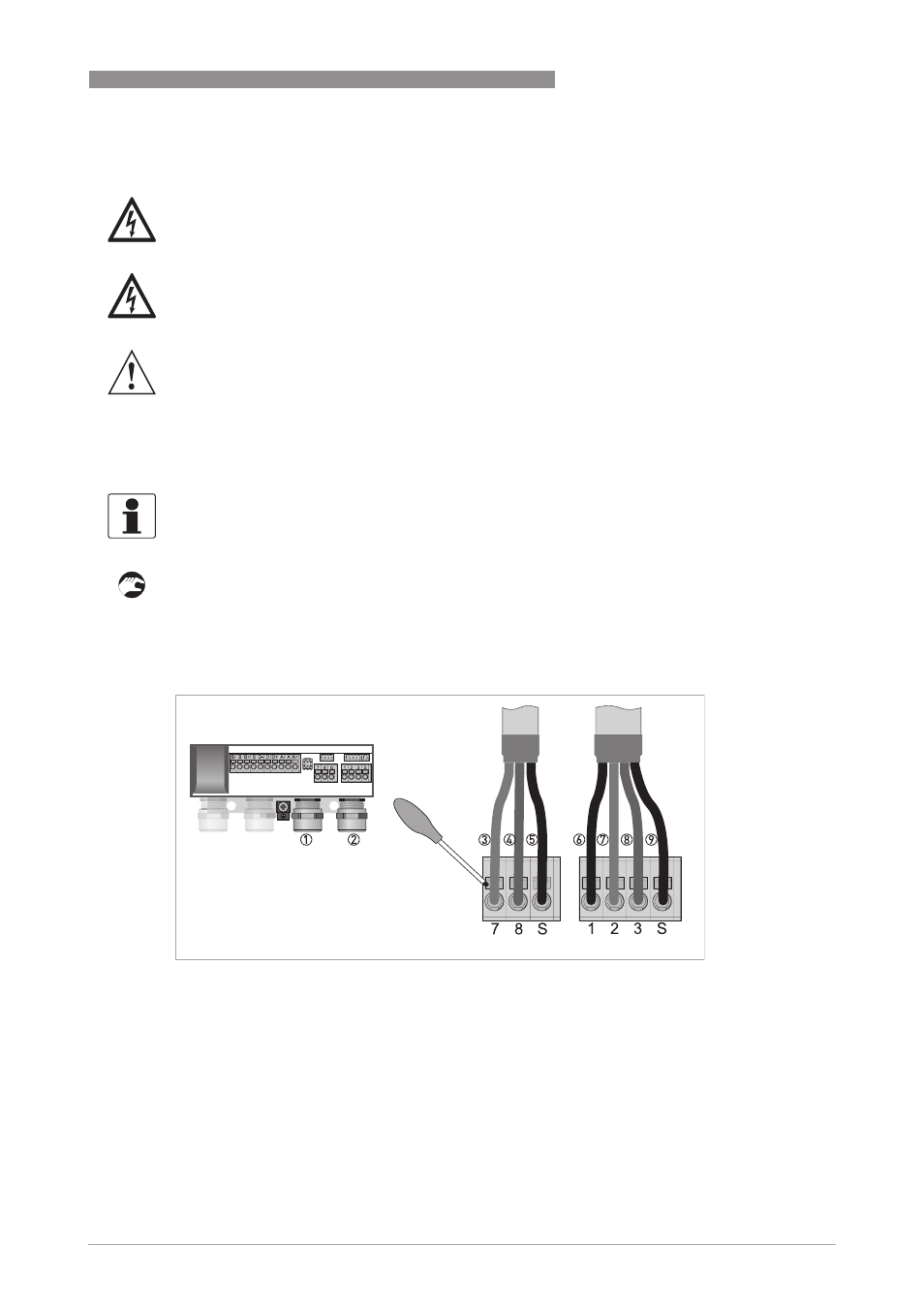

иcyнoк 3-7: Подключение сигнальных кабелей и кабеля обмотки возбуждения
1 Кабельный ввод для кабеля обмотки возбуждения
2 Кабельный ввод для сигнального кабеля
3 Электрический проводник (7)
4 Электрический проводник (8)
5 Подключение экрана кабеля обмотки возбуждения
6 Многожильный заземляющий проводник (1) внутреннего экрана (10) сигнального кабеля
7 Электрический проводник (2)
8 Электрический проводник (3)
9 Многожильный заземляющий проводник (S) внешнего экрана (60)
