3.4
Подготовка сигнальных кабелей и кабеля обмотки возбуждения
3.4.1
Конструкция сигнального кабеля А (тип DS 300)
• Сигнальный кабель А имеет двойную изоляцию и предназначен для передачи сигнала между
первичным преобразователем и конвертером сигналов.
• Радиус изгиба кабеля: ≥ 50 мм / 2"
Информация!
Материалы и инструменты для монтажно-сборочных работ не входят в комплект поставки.
Используйте материалы и инструменты для монтажно-сборочных работ, соответствующие
действующим правилам и нормам по охране труда.
P

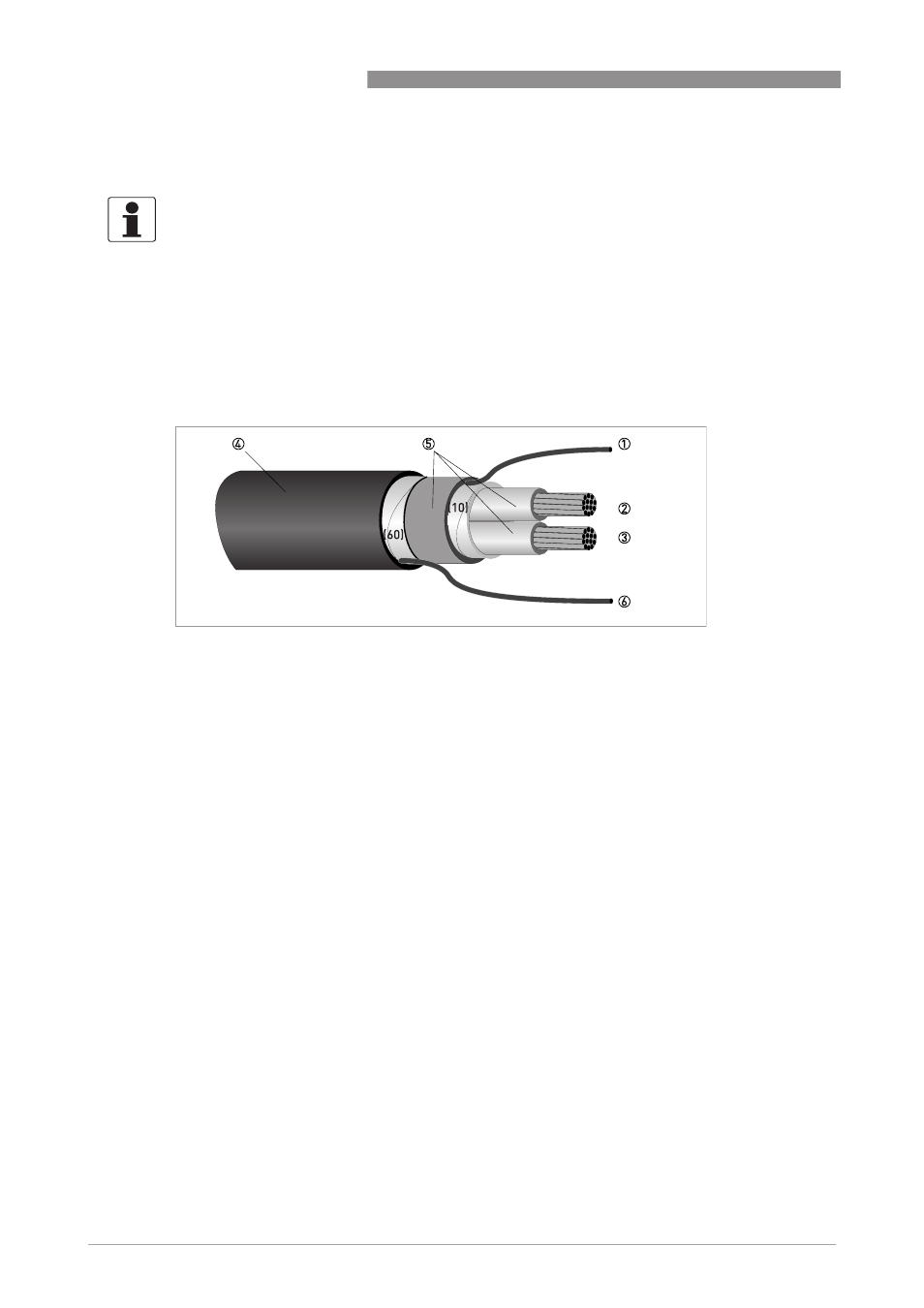

иcyнoк 3-1: Конструкция сигнального кабеля А
1 Многожильный заземляющий проводник (1) внутреннего экрана (10), 1,0 мм
2
,
медный / AWG 17 (не изолированый и без
защитного покрытия)
2 Изолированный проводник (2), 0,5 мм
2
,
медный / AWG 20
3 Изолированный проводник (3), 0,5 мм
2
,
медный / AWG 20
4 Внешний экран
5 Слои изоляции
6 Многожильный заземляющий проводник (6) для внешнего экрана (60)
