3.4.6 Подготовка кабеля обмотки возбуждения C для подключения к первичному
преобразователю
• Кабель обмотки возбуждения не входит в комплект поставки.
• Экран подключается в клеммном отсеке первичного преобразователя путём непосредственного
контакта зажима и экрана.
• Радиус изгиба кабеля: ≥ 50 мм / 2"
Необходимые материалы
• Экранированный 2-проводный изолированный кабель с медными жилами
• Кембрик, размер соответствует используемому кабелю
• Термоусадочный кембрик
• Обжимные кабельные наконечники в соответствии с DIN 46 228: типоразмер выбирается в
соответствии с типом используемого кабеля и поперечным сечением проводников
1 Зачистите проводник на отрезке a.
2 Обрежьте внешний экран по размеру b и заверните его на внешнюю оболочку.
3 Закрепите обжимные кабельные наконечники на обоих проводниках
4 Вставьте подготовленный кабель в термоусадочный кембрик и зафиксируйте его.
Информация!
Материалы и инструменты для монтажно-сборочных работ не входят в комплект поставки.
Используйте материалы и инструменты для монтажно-сборочных работ, соответствующие
действующим правилам и нормам по охране труда.

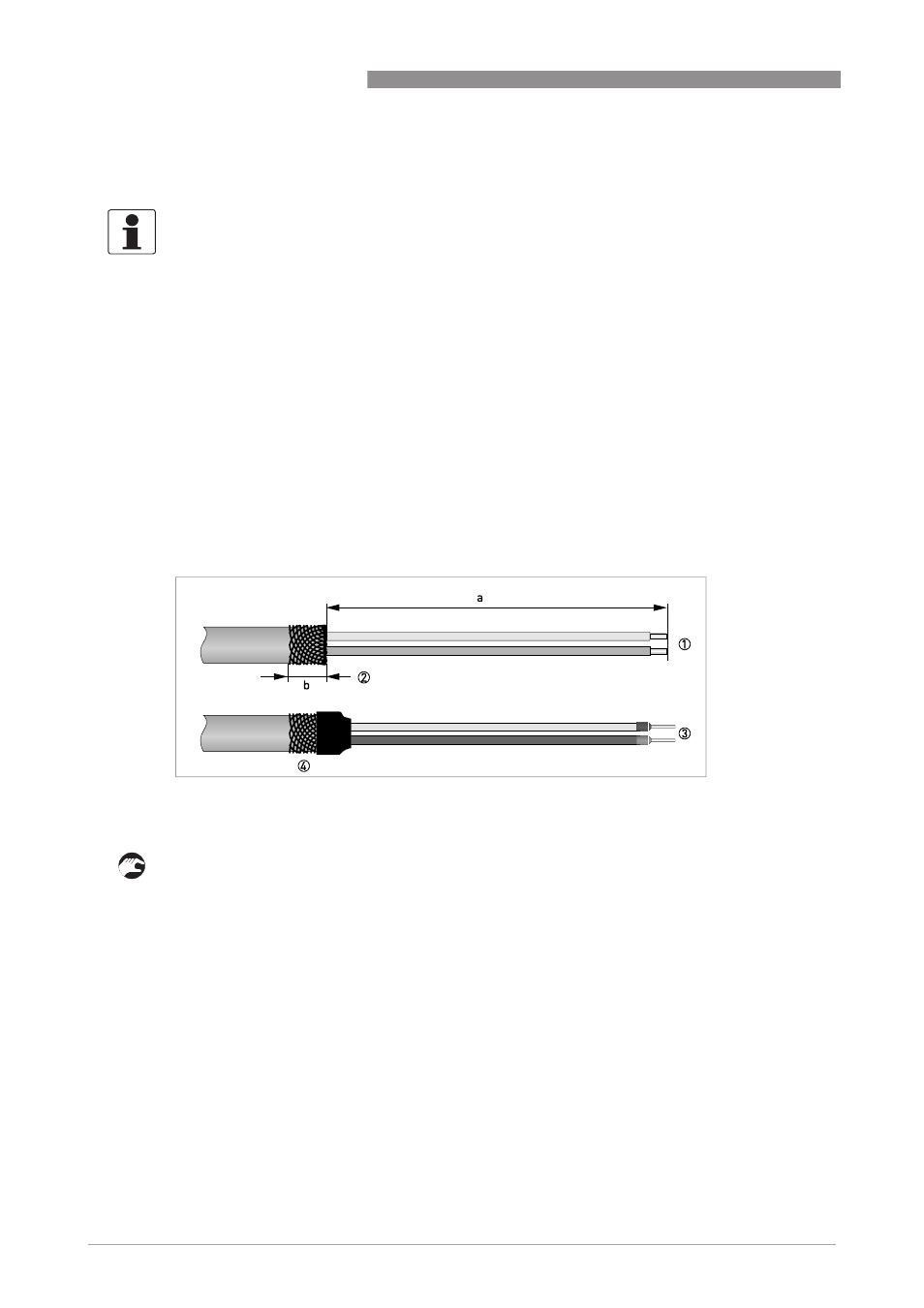

P иcyнoк 3-6: Подготовка кабеля обмотки возбуждения C
a = 50 мм / 2"
b = 10 мм / 0,4"
