Установка стиральной машины
4 SAMSUNG инструкция для пользователя стиральной машины

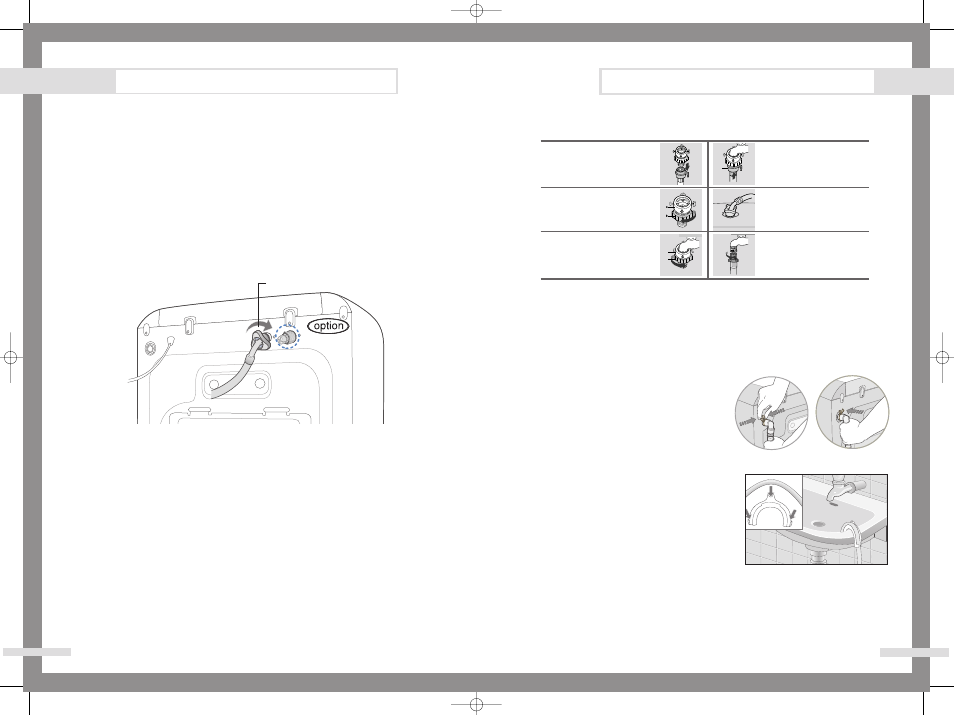

Подсоединение шланга для подачи воды
Один конец шланга для подачи воды должен быть подсоединен к стиральной машине, а другой
конец - к водопроводному крану. Не растягивайте шланг для подачи воды. Если шланг слишком
короток, замените поставляемый шланг более длинным шлангом, выдерживающим высокое
давление.
Чтобы подсоединить шланг для подачи воды:
1. Возьмитесь за Г-образный фитинг на конце шланга для подачи воды и подсоедините его
к патрубку для подачи холодной воды, расположенному на задней стенке стиральной
машины. Затяните соединение рукой.
2. Подсоедините другой конец шланга для подачи воды к крану холодной воды
и затяните соединение рукой. В случае необходимости вы можете изменить положение конца
шланга для подачи воды, подключенного к стиральной машине, для чего ослабьте фитинг,
поверните шланг и вновь затяните фитинг.
Дополнительно:
1. Возьмитесь за Г-образный фитинг на конце шланга для подачи воды и подсоедините его
к красному патрубку для подачи горячей воды, расположенному на задней стенке
стиральной машины. Затяните соединение рукой.
2. Подсоедините другой конец шланга для подачи воды к крану горячей воды и затяните
соединение рукой.
Подсоединение шланга для подачи воды
ЗАМЕЧАНИЕ Если после подсоединения шланга наблюдается утечка воды, повторите
приведенные выше действия. Подсоединяйте шланг к водопроводному крану,
наиболее удобному для этой цели. Если кран имеет квадратную форму или
слишком большой диаметр, перед подсоединением муфты к крану выньте из
муфты промежуточное кольцо.
Примечание: Для подсоединения стиральной машины к источнику подачи воды должны
использоваться только новые шланги.
Процедура подсоединения сливного шланга
1. Нажимая вниз рукоятку
соединителя сливного шланга,
расположите сливной шланг
в желаемом направлении.
Закрепите шланг в сливном отверстии
и прижмите соединитель сливного шланга
к корпусу, чтобы зафиксировать шланг.
Размещение сливного шланга
Конец сливного шланга можно расположить тремя
способами:
Зацепить за край раковины.
Сливной шланг должен располагаться на высоте от
60 до 90 см. Чтобы конец сливного шланга был изогнут,
используйте поставляемый с машиной пластиковый
держатель шланга. Чтобы сливной шланг не мог
перемещаться, прикрепите держатель к стене при помощи
крюка или к крану при помощи шпагата.
Вставка в отвод слива раковины
Отвод, в который вставляется сливной шланг, должен находиться выше сифона слива раковины
в таком положении, чтобы конец сливного шланга находился на высоте не менее 60 см от
уровня пола.
Вставка в отводную трубу канализационного стояка
Компания Samsung рекомендует вам использовать вертикальную отводную трубу высотой 65 см;
высота трубы должна быть не менее 60 см и не более 90 см.
Установка стиральной машины
Клапан для
подачи
горячей воды
Клапан для
подачи
холодной
воды
Г-образный фитинг
a
b
c
1. Снимите муфту со шланга для подачи
воды.
2. Сначала с помощью крестообразной
отвертки ослабьте четыре винта на муфте.
Затем возьмитесь за муфту и поворачивай-
те ее часть (б) в направлении, указанном
стрелкой, пока между ней и частью (а) не
получится зазор шириной около 5 мм.
4. Подсоедините к переходной муфте шланг
для подачи воды. Потяните вниз деталь
(в) шланга для подачи воды. Когда вы
отпустите деталь (в), шланг автоматически
плотно соединится с муфтой, при этом
будет слышен щелчок.
5. Подсоедините другой конец шланга для
подачи воды к впускному клапану для воды,
расположенному на задней стенке
стиральной машины. Заверните соединитель
шланга по часовой стрелке до упора.
•
Если кран для подачи воды имеет
винтовую нарезку, присоедините шланг
для подачи воды, как показано ниже. 3. Подсоедините муфту к водопроводному
крану и туго затяните винты.
Затем поворачивайте часть (б)
в направлении, указанном стрелкой,
и соедините части (а) и (б).
