Указатель частей и регуляторов

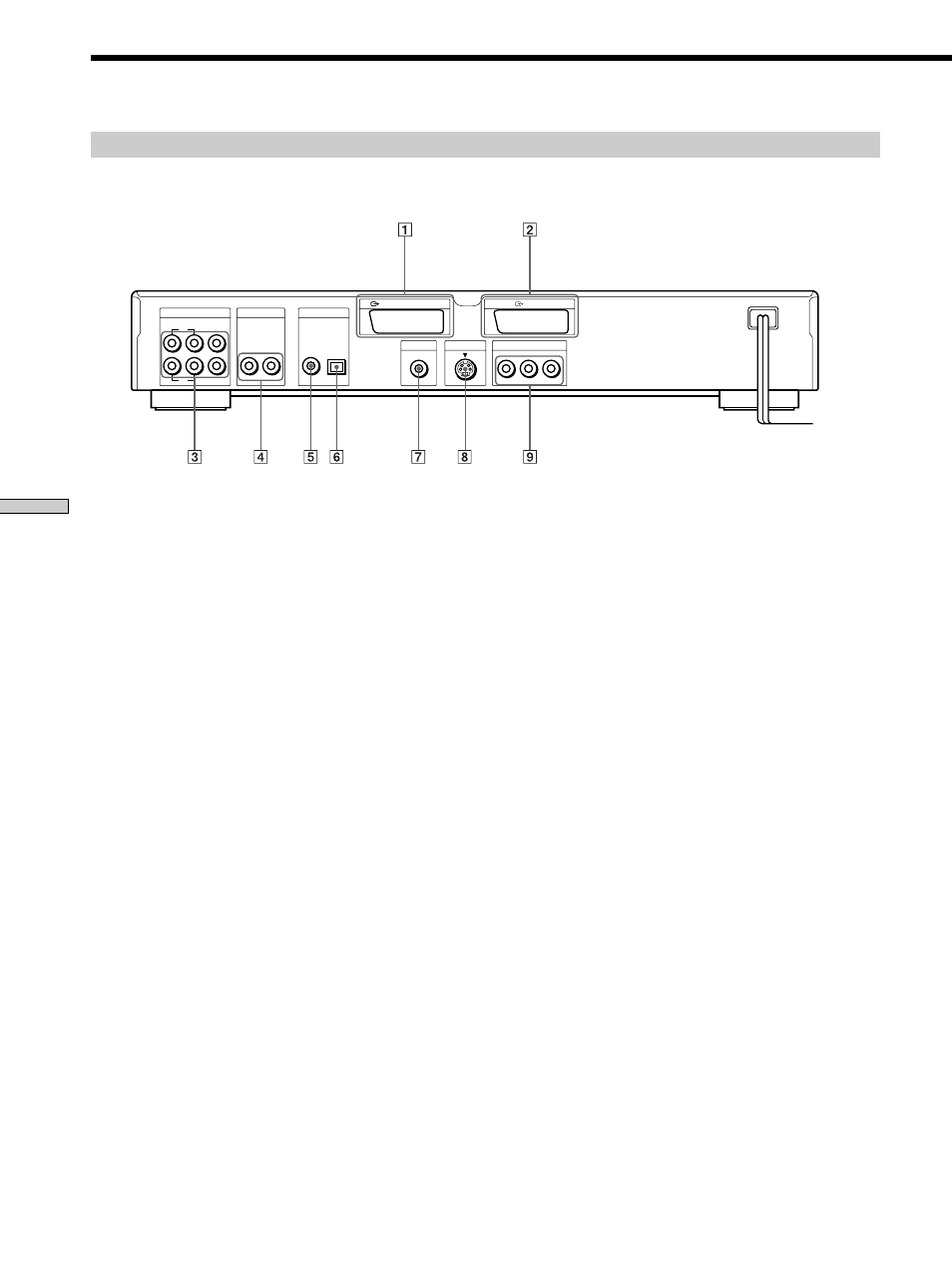

Задняя панель
1 Разъем LINE-1 (RGB)-TV (8, 60)
Подсоедините Ваш телевизор с использованием
разъема LINE-1 для передачи выходных сигналов
от проигрывателя. Вы можете выбрать
видеосигналы, сигналы S ВИДЕО или сигналы
RGB в качестве формата выходных сигналов.
2 Разъем LINE-2 (8)
Подсоедините Ваш видеокомпонент с
использованием разъема LINE-2 для входных
сигналов от аппаратуры.
3 Разъемы 5.1CH OUTPUT (15)
Подсоедините ресивер (усилитель), имеющий 5,1-
канальные входные разъемы.
4 Разъемы AUDIO OUT R(правый)/L(левый) (9, 12)
Подсоедините к разъему входных аудиосигналов
на Вашем телевизоре или ресивере (усилителе).
5 Разъем DIGITAL OUT COAXIAL (12)
Подсоедините к аудиокомпоненту с использование
коаксиального цифрового соединительного шнура.
6 Разъем DIGITAL OUT OPTICAL (12)
Подсоедините к аудиокомпоненту с использование
оптического цифрового соединительного шнура.
Снимите крышку.
7 Разъем VIDEO OUT (9)
Подсоедините к разъему входных видеосигналов
на Вашем телевизоре или видеомониторе.
8 Разъем S VIDEO OUT (9, 12)
Подсоедините к разъему входных S
видеосигналов на Вашем телевизоре или
видеомониторе.
9 Разъемы COMPONENT VIDEO OUT (10)
Подсоедините видеомонитор или видеопроектор,
который имеет разъемы входных видеосигналов
(Y, Cв/B-Y, C
R
/R-Y) (сигнал цветности/сигнал
синего/цветоразностный сигнал B - Y, сигнал
красного/цветоразностый сигнал R - Y),
соответствующие выходным сигнала от
проигрывателя.
LINE-1 (RGB) - TV
VIDEO OUT
S VIDEO OUT
DIGITAL OUT
COMPONENT VIDEO OUT
COAXIAL OPTICAL
AUDIO OUT
5.1CH OUTPUT
WOOFER
L
R
R
L
PCM/DTS/MPEG/
DOLBY DIGITAL
LINE-2
FRONT REAR CENTER
Y
C
B
/B-Y
C
R
/R-Y
