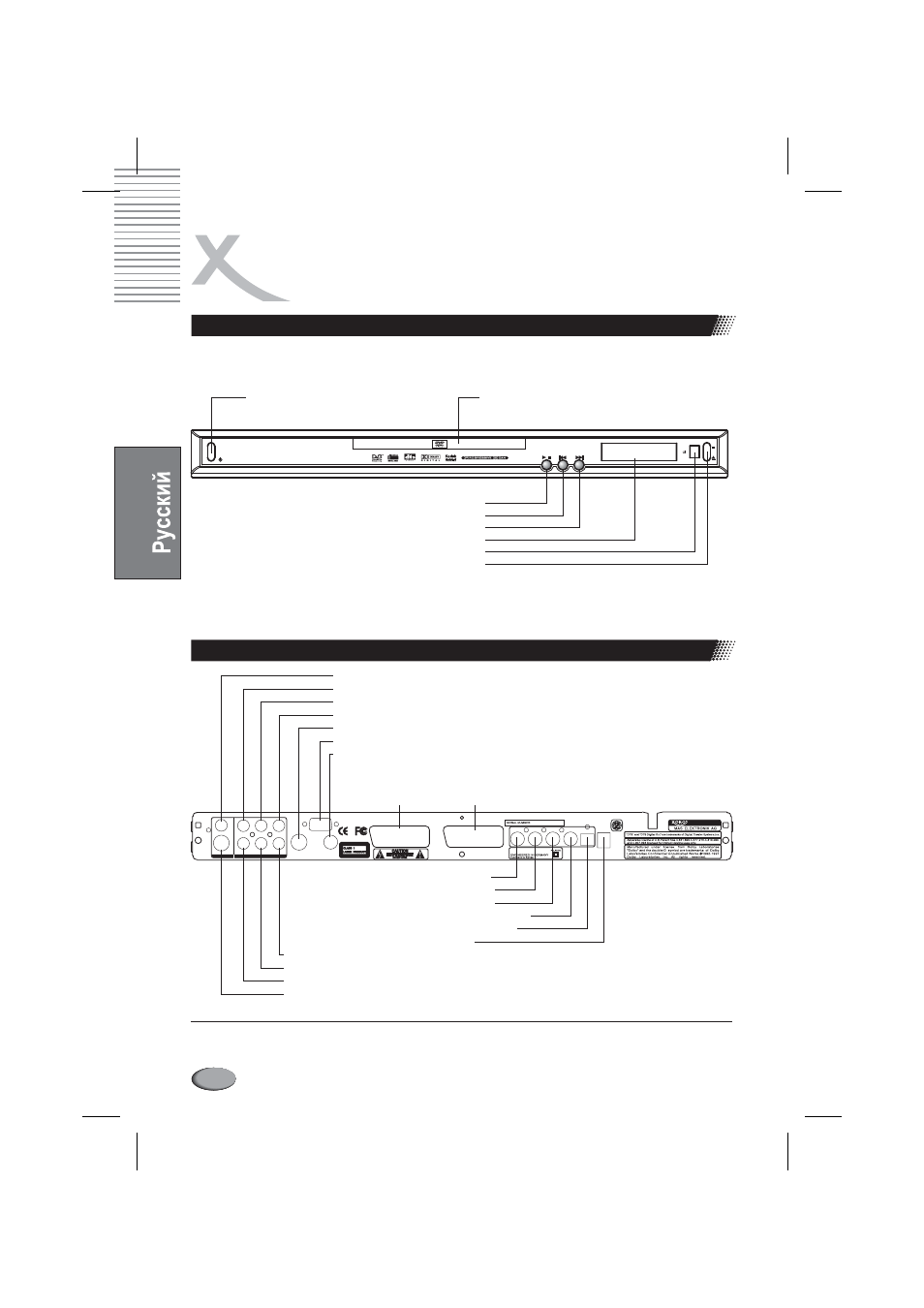

РАСПОЛОЖЕНИЕ ОСНОВНЫХ ЧАСТЕЙ,
КНОПОК УПРАВЛЕНИЯ И РАЗЪЕМОВ
Фронтальная панель
Тыловая панель
Примечания:
l
DVD
При длительном простое
проигрывателя без эксплуатации, не забывайте отключать
шнур электропитания от электросети.
8
ПИТАНИЕ (ВКЛ / ВЫКЛ)
ЗАГРУЗЧИК ДИСКОВ
/
CH
/
ВОСПРОИЗВЕДЕНИЕ / ПАУЗА
ПРЕДЫДУЩАЯ ЗАПИСЬ ИЛИ ТВ КАНАЛ
СЛЕДУЮЩАЯ ЗАПИСЬ ИЛИ ТВ КАНАЛ
ИНФОРМАЦИОННЫЙ ДИСПЛЕЙ
СЕНСОР ИК ДАТЧИКА ДЛЯ ПДУ
ОСТАНОВКА ВОСПРОИЗВЕДЕНИЯ
И ОТКРЫТЬ / ЗАКРЫТЬ ЗАГРУЗЧИК ДИСКОВ
MODEL NO HRT 1500
:
AC:100V-240V 50/60HZ 13W
DVD/DVB-T REVEIVER
TV
Y
Pb
Pr
OPTICAL
COAXIAL
DC OUT
AC:100V-240V
50/60Hz
VCR
RF IN
LOOP
CEN
LS
FL
VGA
S VIDEO
-
LFE
RS
FR
AUDIO OUT
AV
VIDEO OUT
Разъем
SCART IN
КОМПОЗИТНЫЙ ВИДЕО ВЫХОД
АУДИО ВЫХОД ЦЕНТРАЛЬНОГО КАНАЛА
АУДИО ВЫХОД ЛЕВОГО ТЫЛОВОГО КАНАЛА
АУДИО ВЫХОД ЛЕВОГО ФРОНТАЛЬНОГО КАНАЛА
АНТЕННЫЙ ВХОД
ВИДЕО ВЫХОД VGA
АНТЕННЫЙ ВЫХОД
КОМПОНЕНТНЫЙ ВИДЕО ВЫХОД (Y)
КОМПОНЕНТНЫЙ ВИДЕО ВЫХОД (PB)
КОМПОНЕНТНЫЙ ВИДЕО ВЫХОД (PR)
ЦИФРОВОЙ КОАКСИАЛЬНЫЙ АУДИО ВЫХОД
ЦИФРОВОЙ ОПТИЧЕСКИЙ АУДИО ВЫХОД
РАЗЪЕМ ПИТАНИЯ ДЛЯ АНТЕННЫ
АУДИО ВЫХОД ПРАВОГО ФРОНТАЛЬНОГО КАНАЛА
АУДИО ВЫХОД ПРАВОГО ТЫЛОВОГО КАНАЛА
АУДИО ВЫХОД САБВУФЕРНОГО КАНАЛА
S-VIDEO ВИДЕО ВЫХОД
Разъем
SCART OUT
