ПОДКЛЮЧЕНИЕ ПРОИГРЫВАТЕЛЯ DVD
11
Подключение с помощью VIDEO (CVBS) кабеля
Video (CVBS) кабель передает по одному проводу смешанный (композитный) сигнал,
состоящий из яркостной (Y-сигнал) и цветностной (C-сигнал) составляющих. Подключение с
помощью Video (CVBS) кабеля рекомендуется только в том случае, когда невозможны другие
способы подключения (с помощью S-VIDEO, SCART, или Компонентного кабеля).
Подключите коннекторы VIDEO (CVBS) кабеля к разъему композитного выхода на задней
панели DVD проигрывателя и к разъему VIDEO входа на телевизоре, который обычно
маркируется как “VIDEO IN” или “AV IN”. Предварительно, пожалуйста, прочтите руководство по
эксплуатации телевизора. Обычно, разъемы VIDEO (CVBS) выхода на DVD проигрывателе и
VIDEO входа на телевизоре маркируются желтым цветом, так же как и коннекторы VIDEO
(CVBS) кабеля.
Поскольку VIDEO кабель не передает аудио сигналы, необходимо дополнительно подключить
специальным аудио кабелем аудио выходы проигрывателя к аудио входам телевизора или
внешнего усилителя. Если в составе Вашего домашнего кинотеатра есть многоканальная
акустическая система и 5.1 усилитель (внешний или встроенный в акустическую систему) для
подключения необходимо использовать набор 5.1 аналоговых выходов проигрывателя. При
наличии современного AV ресивера со встроенным многоканальным декодером, для
подключения лучше воспользоваться одним из цифровых аудио выходов проигрывателя,
коаксиальным или оптическим. При отсутствии многоканальной акустики, для обычного стерео
подключения необходимо использовать аналоговые аудио выходы левого и правого
фронтальных каналов, дополнительно выбрав значение «2 Channel» (микширование
многоканального звука в стерео вариант) для опции ANALOG OUT в настройках звука
проигрывателя.
Секция разъемов многоканального или стерео входа усилителей и телевизоров обычно
маркируется надписью “AUDIO IN” или “AV IN”, но более подробную информацию желательно
предварительно прочитать в руководстве по эксплуатации соответствующих внешних
устройств.
Включите телевизор и выберите в качестве источника сигнала вход VIDEO.

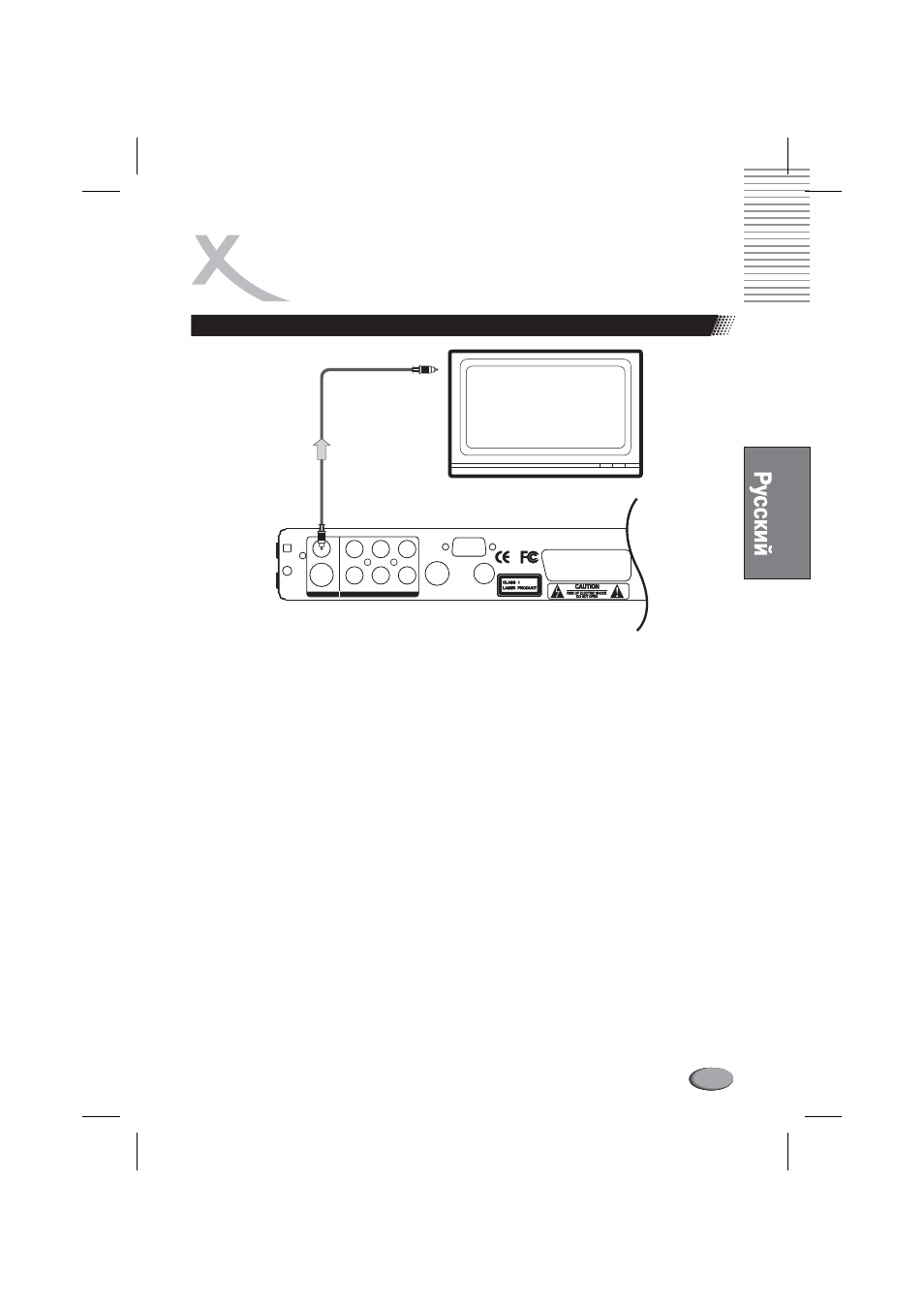

Video (CVBS)
видео выход
Телевизор
