Корпус

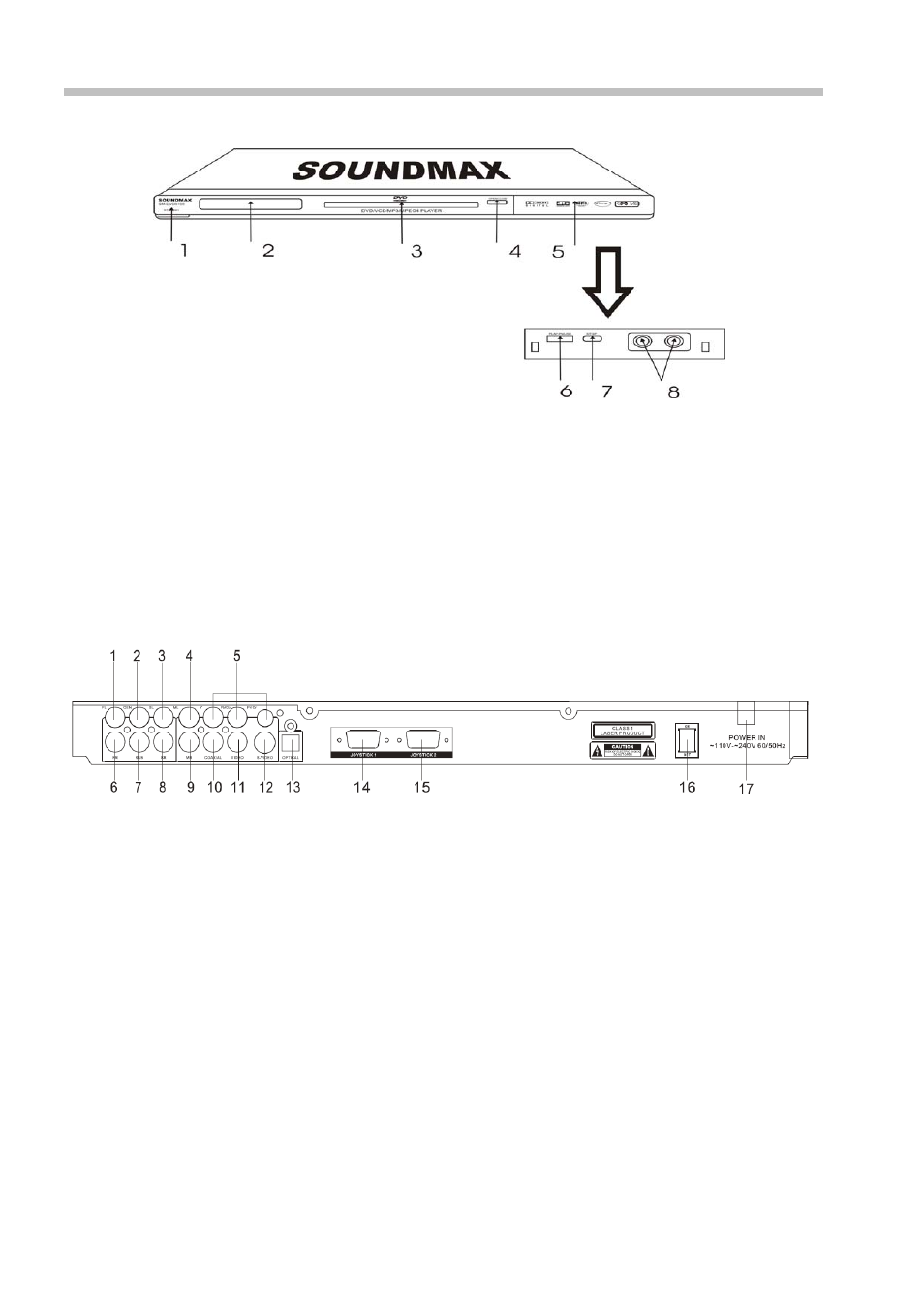

Общий вид передней панели управления DVD-плеера
1. Кнопка включения/ выключения питания POWER
2. Дисплей
3. Лоток для загрузки диска
4. Кнопка открытия/ закрытия дискового лотка OPEN/CLOSE
5. Крышка внутренних кнопок
6. Кнопка воспроизведения PLAY/ PAUSE
7. Кнопка Stop
8. Разъемы для микрофонов MIC
Общий вид задней панели управления DVD-плеера
1. Передний левый аудиовыход FL
2. Центральный аудиовыход CEN
3. Тыловой выход SL
4. Тыловой выход ML
5. Разъем компонентного видеовыхода (Y Cb/Pb Cr/Pr)
6. Передний правый аудиовыход FR
7. Аудиовыход сабвуфера Sub
8. Тыловой выход SR
9. Тыловой выход MR
10. Разъем коаксиального аудиовыхода Coaxial
11. Разъем композитного видеовыхода Video
12. Разъем видеовыхода S-Video
13. Разъем оптического аудиовыхода Optical
14. Разьем для джойстика №1
15. Разъем для джойстика №2
16. Кнопка питания POWER ON/OFF
17. Разъем провода питания
