SM-DVD5105 РУССКИЙ
40
Подключение

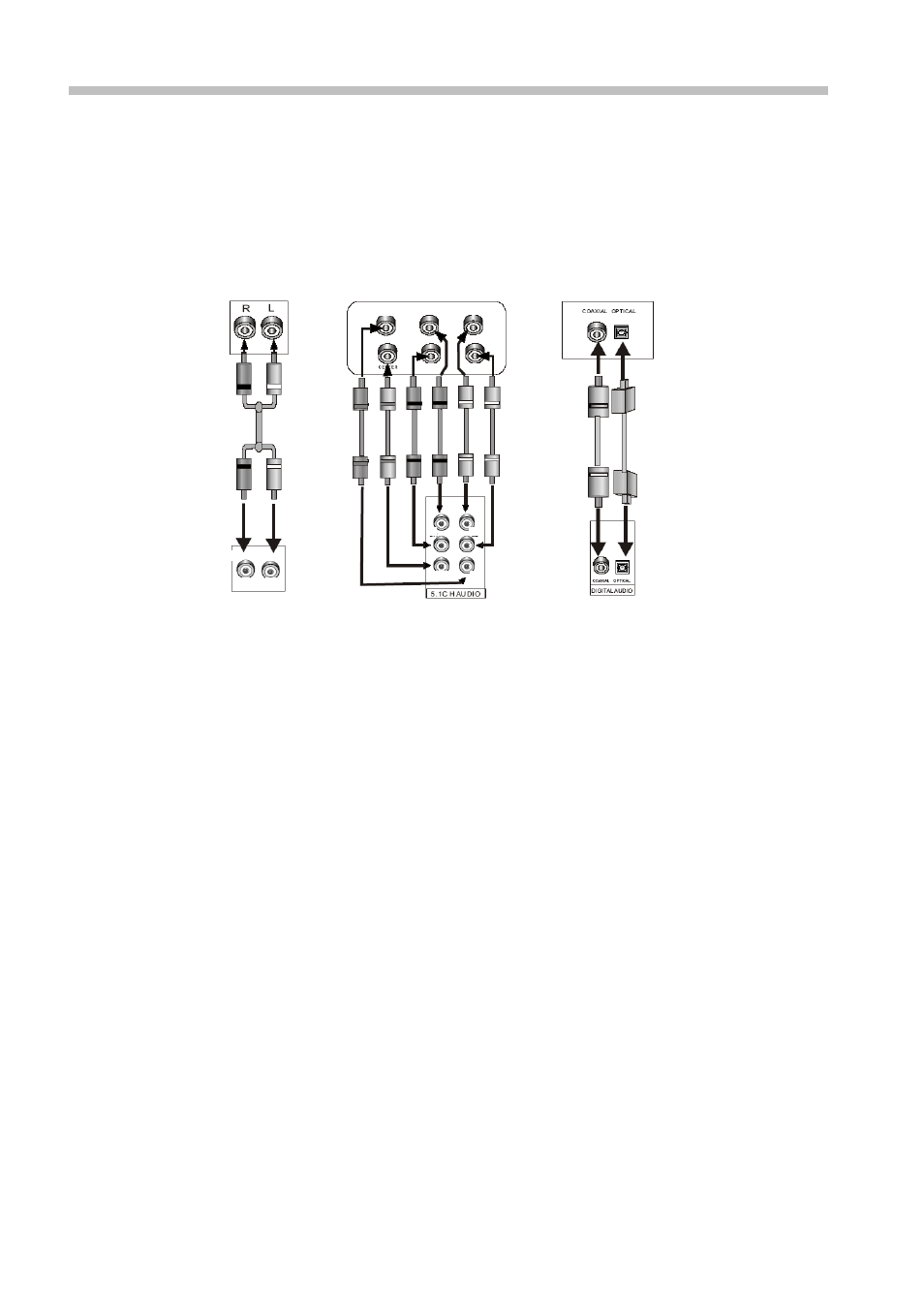

Подключение аудиосистемы
На устройстве имеются аудиовыходы аналогового и цифрового звукового
сигнала. Аналоговый сигнал выводится по двум каналам Dolby AC-3 5.1, а
цифровой – через коаксиальный оптический разъем.
DVD-плеер
Стерео аудиовыход
Для подключения звуковых входов телевизора или аудио-видеоусилителя к
аудио разъемам FL/FR DVD-проигрывателя используется пара проводов
аудиокабеля (красный штекер соответствует правому каналу, а белый –
левому).
5.1 CH Аналоговый аудиовыход
Для подключения выхода 5.1 (Cen, Sub, SR/SL, FR/FL) DVD-проигрывателя к
соответствующему входу 5.1 используйте 3 пары AV кабелей.
Коаксиальный цифровой аудиовыход
Для соединения этого выхода с разъемом на усилителе мощности используется
специальный коаксиальный кабель.
Оптический цифровой выход
Для соединения выхода OPTICAL DVD-проигрывателя с оптическим разъемом на
усилителе мощности используется специальный волоконно-оптический кабель.
Примечание: Параметры настройки должны соответствовать разъему, через
который DVD-проигрыватель подключается к внешним устройствам.
SUB
FR
FL
SR
SL
FR
FL
SL
SR
SUB
CEN
FR
FL
Цифровой аудио вход
5.1 CH аналоговый
аудио вход
2 CH аудио вход
5.1 CH аудио выход
2 CH аудио выход
Оптический/
коаксиальный выходы
