Подключение
Внимание: Перед началом подключения DVD-плеера к другому оборудованию,
убедитесь, что электропитание DVD-плеера и другого оборудования отключено.
Помните, что оставив регулятор звука на максимуме, вы можете нанести вред
колонкам и вашему слуху!
Подключение к видеовыходу

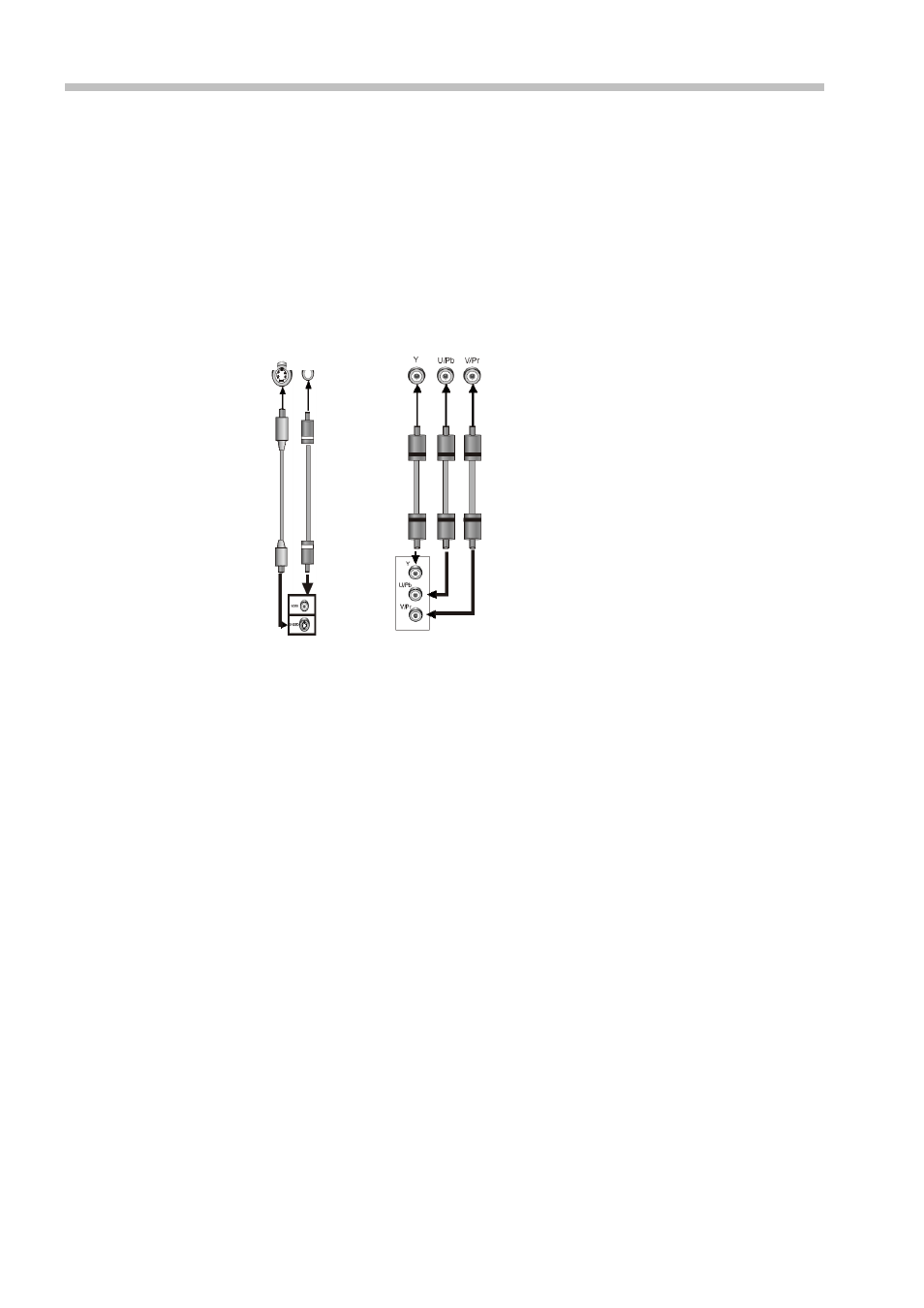

Для данного устройства используется следующая схема подключения.
DVD плеер
Полный видеосигнал
Для соединения видеовыхода VIDEO DVD-плеера с входом телевизора или
монитора используется один провод аудио-видеокабеля с желтыми штекерами
на концах.
S-Video
Выходной разъем S-Video DVD-плеера соединяется с таким же входным
разъемом на телевизоре или мониторе посредством кабеля S-Video.
Компонентный видеовыход
Для подключения компонентного выхода Y Cb/Pb Cr/Pr DVD-плеера к входным
разъемам на телевизоре или мониторе используются все три провода аудио-
видеокабеля (с белым, красным и желтым штекерами).
Примечания:
• Параметры настройки должны соответствовать тому входному разъему
телевизора или монитора, к которому подключен DVD-проигрыватель
• Подключать сразу все видеовыходы нельзя – это может ухудшить качество
изображения.
• Хорошее изображение можно получить только при правильном подключении
и корректной настройке системы.
S-Video Video
Компонентный
видео вход
Компонентный
видео выход
Video и S-Video
выходы
