11
[Haстройка] / Интерфейс колонки
Примечание: Интерфейс топливораздаточной колонки позволяет считывать данные о раздаче топлива
посредством консоли. Для работы интерфейса необходимо программное обеспечение TS-TRAC. Передача
данных топливораздаточной колонки производится с помощью последовательного порта.
Название
параметра
Название
параметра
Значение
параметра
Описание
Максимальное
значение
Сорта Количество
сортов
(0) Количество и названия продуктов,
используемых на объекте.
(0-32)
Точки
заправки
Количество
точек заправки
(0) Количество точек, в которых можно заправлять
транспортные средства.
(0-32)
Шланги Количество
шлангов
(0) Количество шлангов в точке заправки
(0-8)

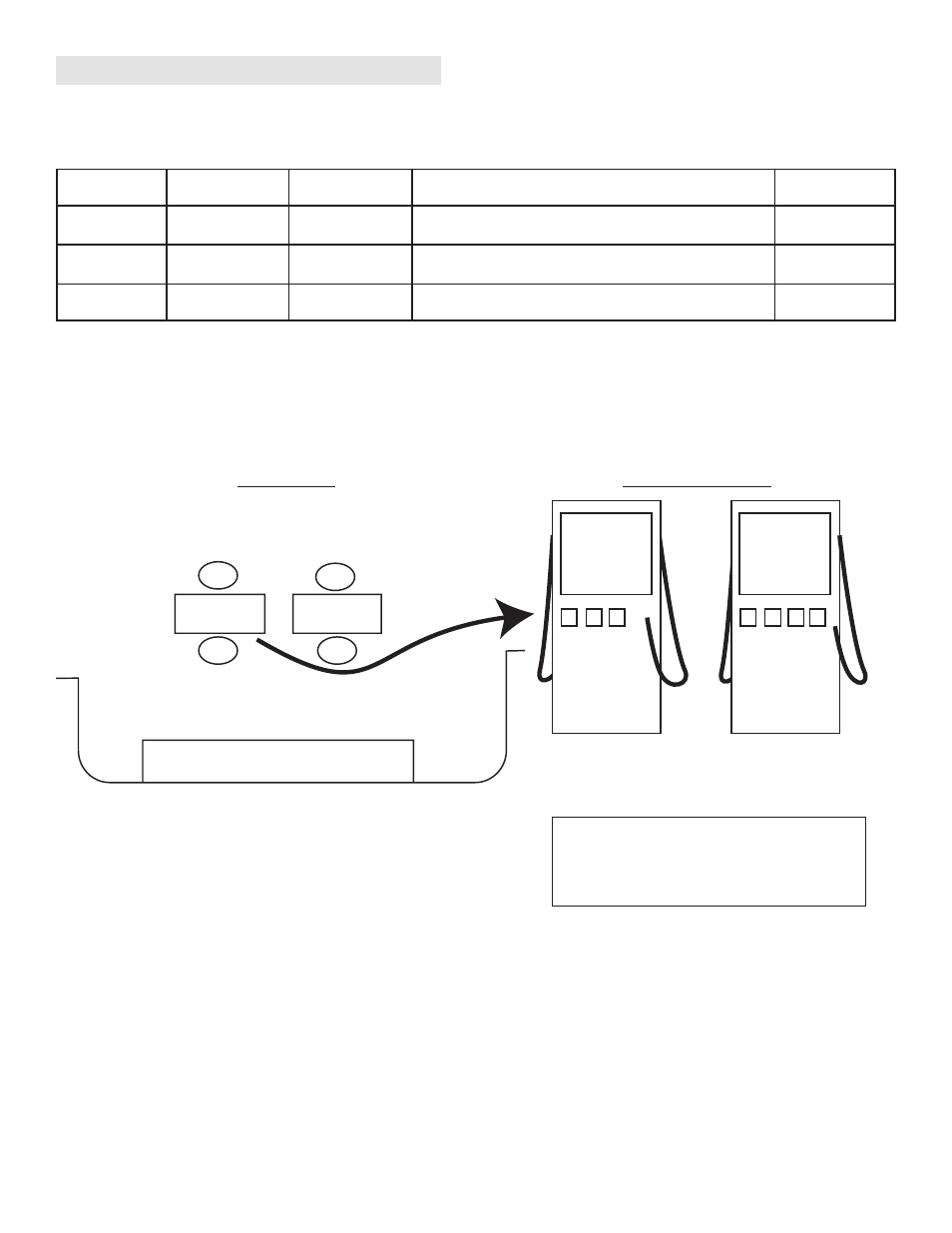

Интерфейс топливораздаточной колонки: пример конфигурации АЗС
В данном примере используются 4 сорта топлива:
• Неэтилированный бензин
• Бензин среднего класса
• Бензин премиум-класса
• Дизель
TPK 1 TPK 2
FP1
FP2
FP3
FP4
U M P * U M P D*
TPK 1 TPK 2
Три сорта топлива
доступны у точек
заправки №1 и 2.
Число шлангов = 3.
Четыре сорта
топлива доступны у
точек заправки №3 и
4. Число шлангов = 4
ТРК (вид спереди)
АЗС (вид сверху)
FP = Точка заправки
* U = Неэтилированный нормальный
M = плюс
P = супер
D = Дизельное топливо
Настройка данных топливораздаточной колонки
1. Подключите кабель последовательного интерфейса RS232 распределительного устройства (D-box) к порту
RS232 консоли Colibri.
2. Удостоверьтесь в том, что настройки порта связи RS232, расположенного на консоле, совпадают
с настройками порта распределительного устройства (D-box). Сведения о параметрах настройки
последовательного порта см. на стр. 7 данного руководства.
3. Введите в консоль Colibri число сортов топлива. В данном примере (см. стр. 11) предусмотрено 4 сорта
топлива.
