/ PM7
e
ᕦ
ᕥ
f
g
h
VTA 60 80 100 140
дБ(A)
50 Гц 78 78 79 81
60 Гц 80 80 82 83
кг 76 80 97 111
мм 737 771 853 870
мм 405 405 405 405
мм
(01) 320 320 320 320
(31) 366 366 366 366
5.06
Уровень шума (макс.)
Вес (макс.)
Длина (макс.)
Ширина
Высота

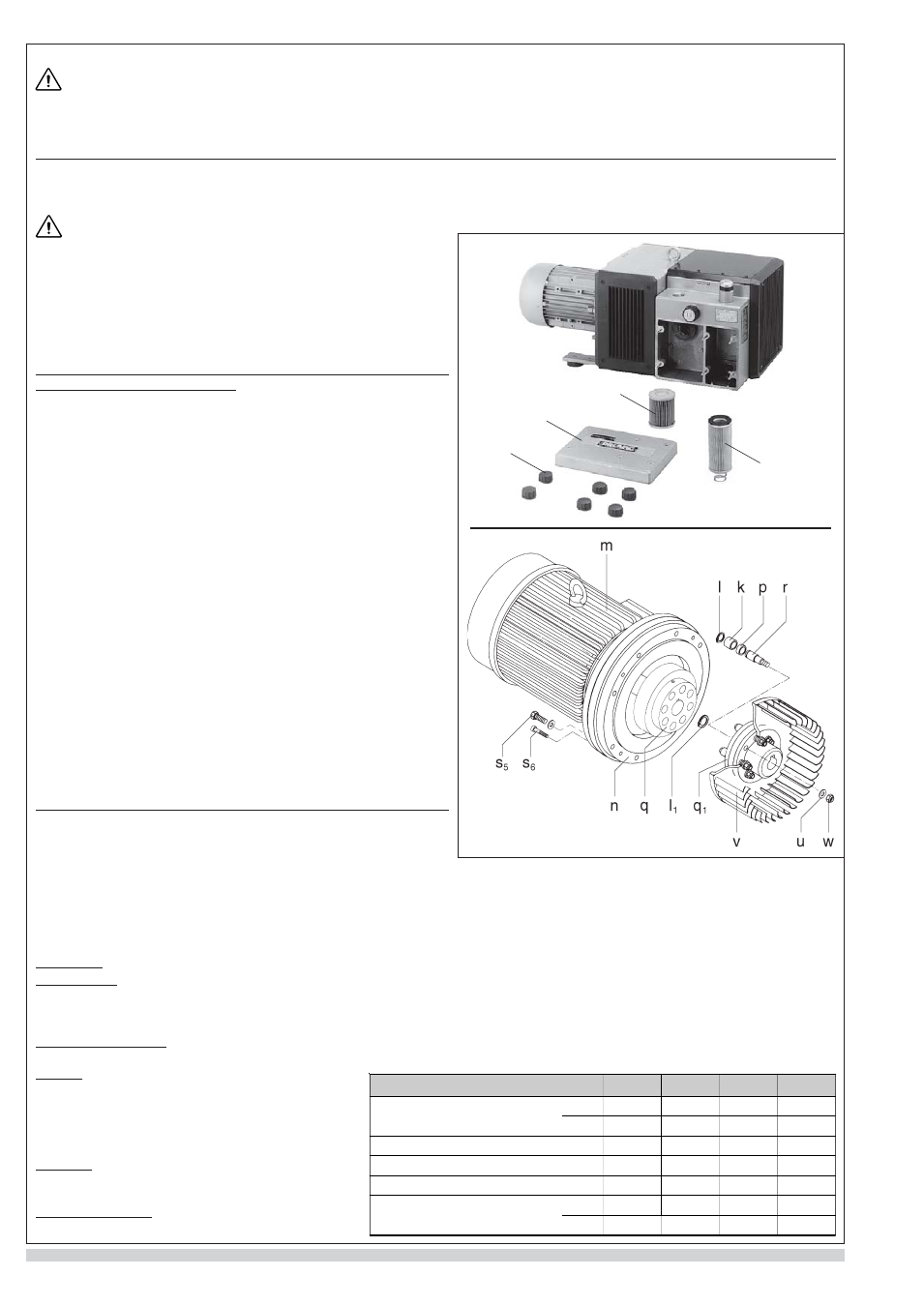

4. Фильтрация воздуха (рисунок ᕥ)
Мощность вакуумного насоса может снижаться при ненадлежащем уходе за фильтрами впускных отверстий для воздуха.
Фильтрующие элементы (e) и (f ➝ необязательное дополнительное оборудование) необходимо прочищать в зависимости от степени загрязнения. Это достигается за счет
выдувания сжатого воздуха с внутренней стороны фильтрующего элемента наружу.
Но даже после прочистки элементов эффективность их фильтрации снижается. Поэтому фильтрующие элементы рекомендуется заменять каждые полгода.
Фильтрующие элементы (e) и (f) можно удалить для очистки после удаления винтов с накатанной головкой (h) и крышки корпуса фильтра (g).
5. Муфта (рисунок ᕦ)
Резиновые прокладки муфты (k) изнашивающиеся детали и их необходимо регулярно проверять. При изнашивании резиновых прокладок это можно легко определить по
стучащему звуку при запуске насоса.
Поврежденные резиновые прокладки муфты могут привести к обширным повреждениям, а также, в некоторых исключительных случаях, к
поломке вала ротора.
Для проверки муфты остановите двигатель (m) и отключите его. Отверните винты (s
5
) из
фланца двигателя (n). Снимите двигатель вместе с полумуфтой со стороны двигателя (q).
При повреждении резиновых прокладок муфты (k) снимите стопорные кольца (l) со
стяжного болта (r) и замените резиновые прокладки муфты (k). Не снимайте проставку
(p), проверьте, не изношены ли стяжные болты (r), и при необходимости замените. Чтобы
заменить, снимите стопорное кольцо (l
1
), полностью снимите муфту и вентилятор (v) с
вала насоса, снимите гайку (w) с шайбой (u) и замените стяжные болты.
Сборка осуществляется в обратном порядке.
Поиск и устранение неисправностей:
1. Пускатель электродвигателя выключает вакуумный насос:
1.1 Проверьте, что напряжение и частота на входе соответствуют табличке с информацией
о двигателе.
1.2 Проверьте подключение проводов на клеммах двигателя.
1.3 Неправильно установлены параметры пускателя двигателя.
1.4 Слишком быстро происходит отпускание пускателя.
Способ устранения: используйте двигатель с задержкой отпускания (версия по
стандарту IEC 947 4).
2. Недостаточная мощность всасывания:
2.1 Засорились фильтры впускных отверстий.
2.2 Слишком длинный или слишком короткий всасывающий шланг.
2.3 Утечка в насосе или в системе.
2.4 Пластины повреждены.
3. Вакуумный насос не может создать абсолютный вакуум:
3.1 Проверьте, нет ли утечек во всасывающей части насоса или в системе.
3.2 Пластины изношены или повреждены.
4. Вакуумный насос работает при очень высокой температуре:
4.1 Слишком высокая температура окружающей среды или всасывания.
4.2 Ограничен поток охлаждающего воздуха.
4.3 Загрязнен фильтрующий элемент со стороны выпуска.
5. Устройство издает необычный шум:
5.1 Изношен цилиндр насоса
Способ устранения: отправьте устройство целиком для ремонта поставщику или
уполномоченному агенту по обслуживанию.
5.2 Шум в регулирующем клапане.
Способ устранения: замените клапан.
5.3 Пластины повреждены.
Приложение
Ремонт на месте: при ремонте на месте во избежание непреднамеренного пуска электрик должен отключить двигатель.
Инженерам рекомендуется проконсультироваться с производителем или одним из его филиалов, агентов или сервисных агентов. Адрес ближайшей ремонтной мастерской
можно узнать у производителя.
После ремонта или перед повторной установкой выполните инструкции раздела «Установка и начальная эксплуатация».
Подъем и транспортировка: при подъеме и транспортировке устройств VTA следует использовать болт с проушиной на насосе.
Вес насосов указан в прилагаемой таблице.
Хранение: устройства VTA следует хранить в сухом месте с нормальной
влажностью. При относительной влажности выше 80% рекомендуется
хранить насосы в закрытых контейнерах в присутствии соответствующих
сушильных агентов.
Мы рекомендуем избегать складского хранения
длительностью более года.
Утилизация: подверженные износу элементы (см. список запасных
частей) подлежат утилизации в соответствии с правилами техники
безопасности и охраны труда.
Список запасных частей: E 250 / 1
➝ VTA 60 VTA 140 (01)
E 250 / 2 ➝ VTA 60 VTA 140 (31)
