28

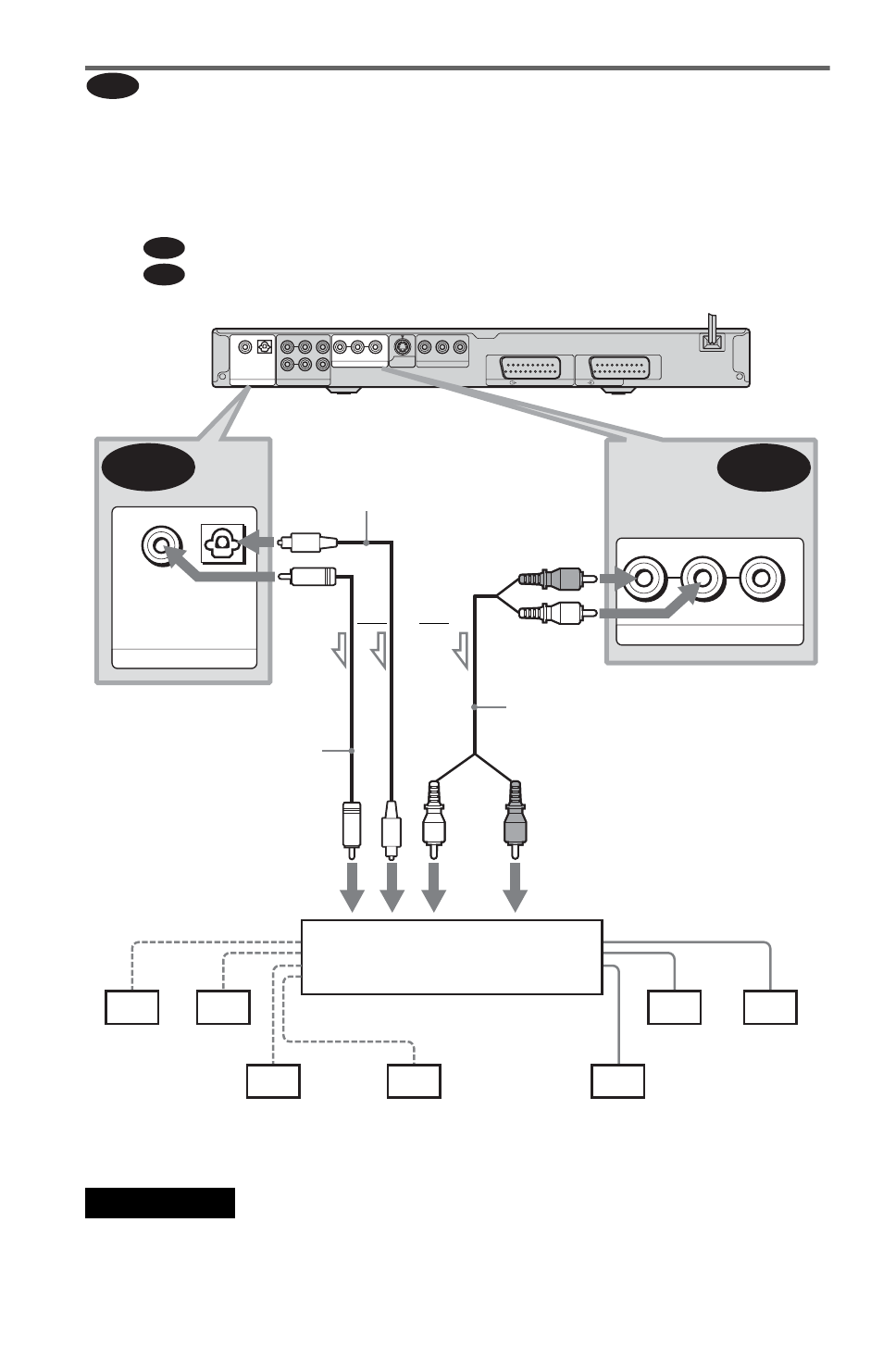

Подключение к усилителю (ресиверу) AV с декодером Dolby
Surround (Pro Logic) и 3 - 6 громкоговорителям
Эффекты объемного звучания Dolby Surround будут слышны только при
воспроизведении аудиодисков со звуком в формате Dolby Surround или с
многоканальным звуком (Dolby Digital).
Если на усилителе (ресивере) имеются только аудиовходы L и R, используйте
схему
. Если на усилителе (ресивере) имеется цифровой вход, используйте
схему .
Примечания
• При подключении 6 громкоговорителей
замените монофонический задний
громкоговоритель на центральный,
2 задних и низкочастотный
громкоговорители.
• Аудиосигналы Super Audio CD не
выводятся через цифровые выходы
DIGITAL OUT.
C
C-1
C-2
OPTICAL
FRONT
COAXIAL
PCM/DTS/MPEG/
DOLBY DIGITAL
DIGITAL OUT
5.1CH OUTPUT
LINE 1(RGB)-TV
REAR
CENTER
WOOFER
LINE 2
L
R
R-AUDIO-L
LINE OUT
S VIDEO
OUT
VIDEO
Y
COMPONENT VIDEO OUT
P
R
/C
R
P
B
/C
B
R-AUDIO-L
LINE OUT
VIDEO
C-1
C-2
OPTICAL
COAXIAL
DIGITAL OUT
PCM/DTS/MPEG/
DOLBY DIGITAL
Проигрыватель CD/DVD
или
Передний
(П)
Передний
(Л)
Задний
(П)
Низкочастотный
громкоговоритель
Задний
(Л)
Усилитель (ресивер) с
декодером Dolby Surround
Центральный
Задний (моно)
Стерео аудиокабель
(не прилагается)
[Громкоговорители]
Оптический цифровой
кабель (не прилагается)
Перед подключением
снимите крышку гнезда
(красный)
(белый)
к коаксиальному или
оптическому цифровому
входу
Коаксиальный цифровой
кабель (не прилагается)
[Громкоговорители]
или
к аудиовходу
(белый)
(красный)
к гнезду LINE OUT L/R (AUDIO)
к гнезду DIGITAL OUT
(COAXIAL или OPTICAL)
l: Направление сигнала
