26

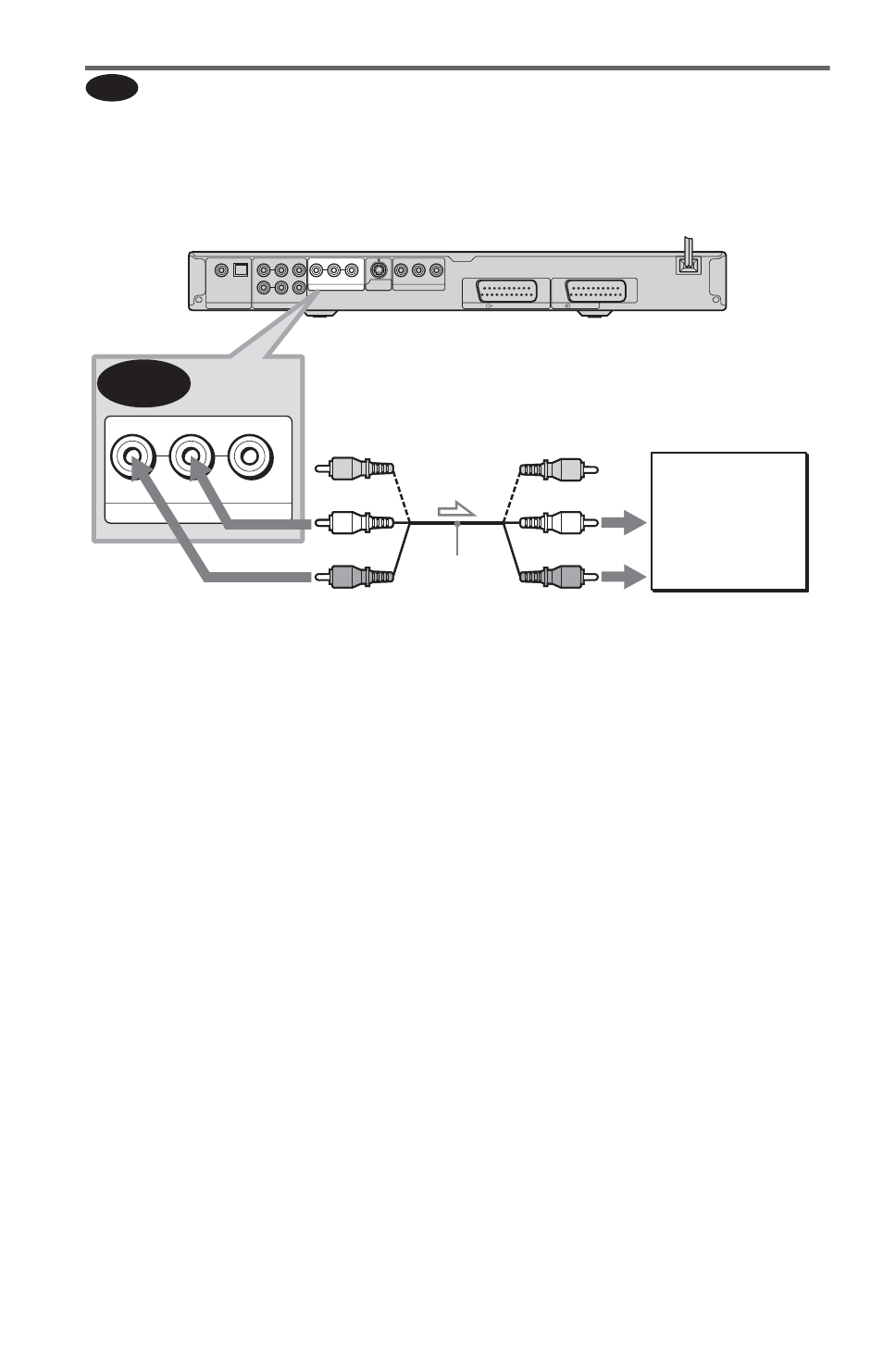

Подключение к телевизору
В этой схеме подключения звук воспроизводится через громкоговорители
телевизора. Если при выполнении схемы B, описанной в разделе “Пункт 3:
Подсоединение видеокабелей” (стр. 19), использовался соединительный кабель
SCART, аудиокабели к телевизору подключать не нужно.
* Желтый штекер используется для
видеосигналов (стр. 19).
z
Совет
При подключении к монофоническому
телевизору используйте кабель
преобразования стерео-моно (не
прилагается). Подсоедините гнезда LINE
OUT L/R (AUDIO) к аудиовходу
телевизора.
A
OPTICAL
FRONT
COAXIAL
PCM/DTS/MPEG/
DOLBY DIGITAL
DIGITAL OUT
5.1CH OUTPUT
LINE 1(RGB)-TV
REAR
CENTER
WOOFER
LINE 2
L
R
R-AUDIO-L
LINE OUT
S VIDEO
OUT
VIDEO
Y
COMPONENT VIDEO OUT
P
R
/C
R
P
B
/C
B
A
R-AUDIO-L
LINE OUT
VIDEO
Телевизор
l: Направление сигнала
Проигрыватель CD/DVD
(белый)
(красный)
Соединительный
аудио-/
видеокабель
(поставляется с
моделями для
Великобритании)
к аудиовходу
(желтый)*
(белый)
(красный)
(желтый)*
к гнезду LINE OUT
L/R (AUDIO)
