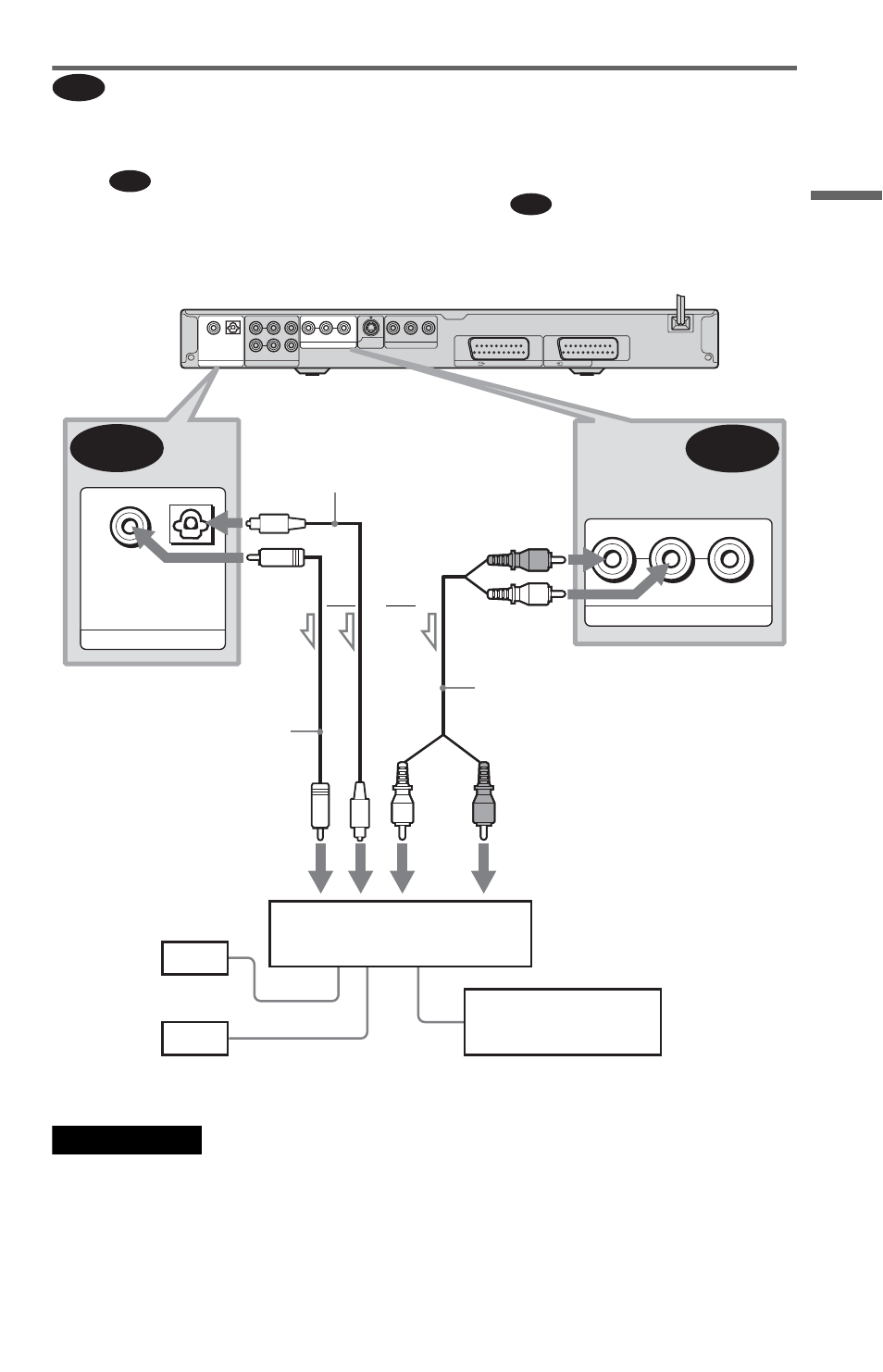

Подключение к стереоусилителю (ресиверу) и 2
громкоговорителям/Подключение к деке MD или DAT
Если стереоусилитель (ресивер) оснащен только аудиовходами L и R, используйте
схему
. Если на усилителе (ресивере) имеется цифровой вход или выполняется
подключение к деке MD/DAT, используйте схему
. В этом случае
проигрыватель можно также подключить напрямую к деке MD или DAT, не
используя стереоусилитель (ресивер).
Примечание
Аудиосигналы Super Audio CD не выводятся
через цифровые выходы DIGITAL OUT.
