ASUS P4B533 – руководство пользователя 2-33
P4B533
®

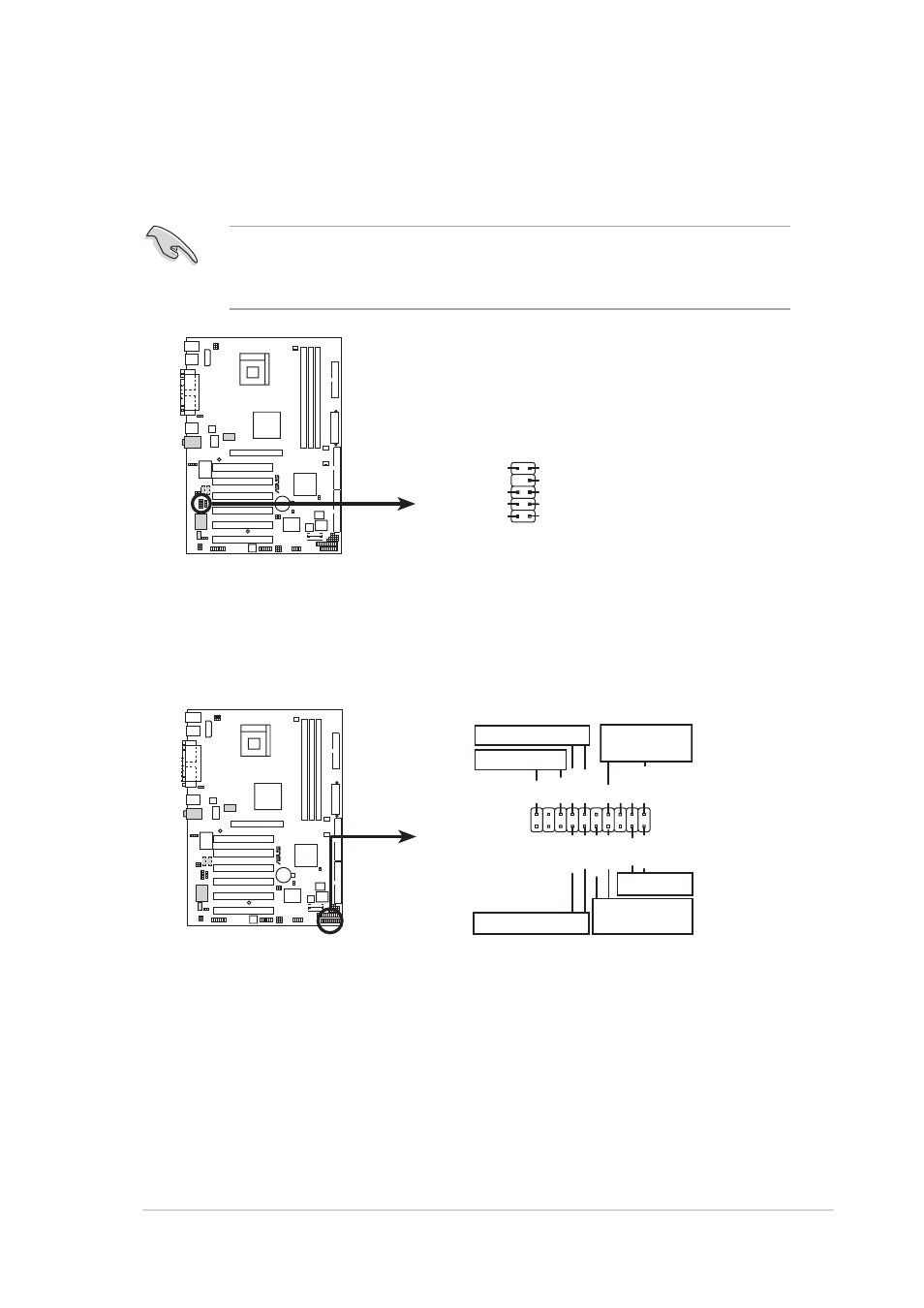

P4B533 Front Panel Audio Connector
FP_AUDIO
BLINE_OUT_L
MIC2
Line out_R
Line out_L
BLINE_OUT_R
NC
MICPWR +5VA
AGND
17. Аудиоразъем для передней панели (10-1-контактный FP_AUDIO)
(только на аудиомоделях)
Это разъем предназначен для подключения аудиокабеля передней панели
Intel, который обеспечивает удобное подсоединение аудиоустройств и
управление ими.
Установив аудиокабель передней панели Intel, не забудьте снять перемычки с
контактов FP_LO_SWL è FP_LO_SWR. Расположение перемычек см. на стр.
2-22.
18. Разъем системной панели (20-контактный PANEL)
Этот разъем обеспечивает несколько функций передней панели системы.
P4B533
®
P4B533 System Panel Connectors
* Requires an ATX power supply.
PLED
Ground
PWRBIN
+5 V Keylock +5V Speaker
Speaker
Connector
Power LED
Ground
Reset SW
SMI Lead
ExtSMI#
Ground
Reset
Ground Ground Ground
Keyboard Lock
ATX Power
Switch*
