13. Внутренние аудиоразъемы (4-контактные CD1, AUX, MODEM)
(только на аудиомоделях)
Эти разъемы позволяют получать входной аудиосигнал (стерео) от таких
устройств, как дисковод компакт-дисков, ТВ-тюнер или карта MPEG. Разъем
MODEM обеспечивает взаимодействие встроенной аудиосистемы с картой
голосового модема, снабженной аналогичным разъемом. Кроме того,
встроенная аудиосистема и карта голосового модема могут совместно
использовать моносигналы mono_in (например, телефон) и mono_out
(например, динамики).
14. Разъем линейного входа Line in (5-контактный FP_LINE_IN) (только на
аудиомоделях)
Разъем предназначен для расположенного на передней панели гнезда Line
In (линейный вход) с обратным проводником для автоматического
переключения сигналов. По умолчанию на контакты 1-2 и 4-5 надеты
перемычки, а источник аудиосигнала Line In подключается к задней панели.
Снимите перемычки, если вы хотите установить аудиокабель передней панели
Intel.

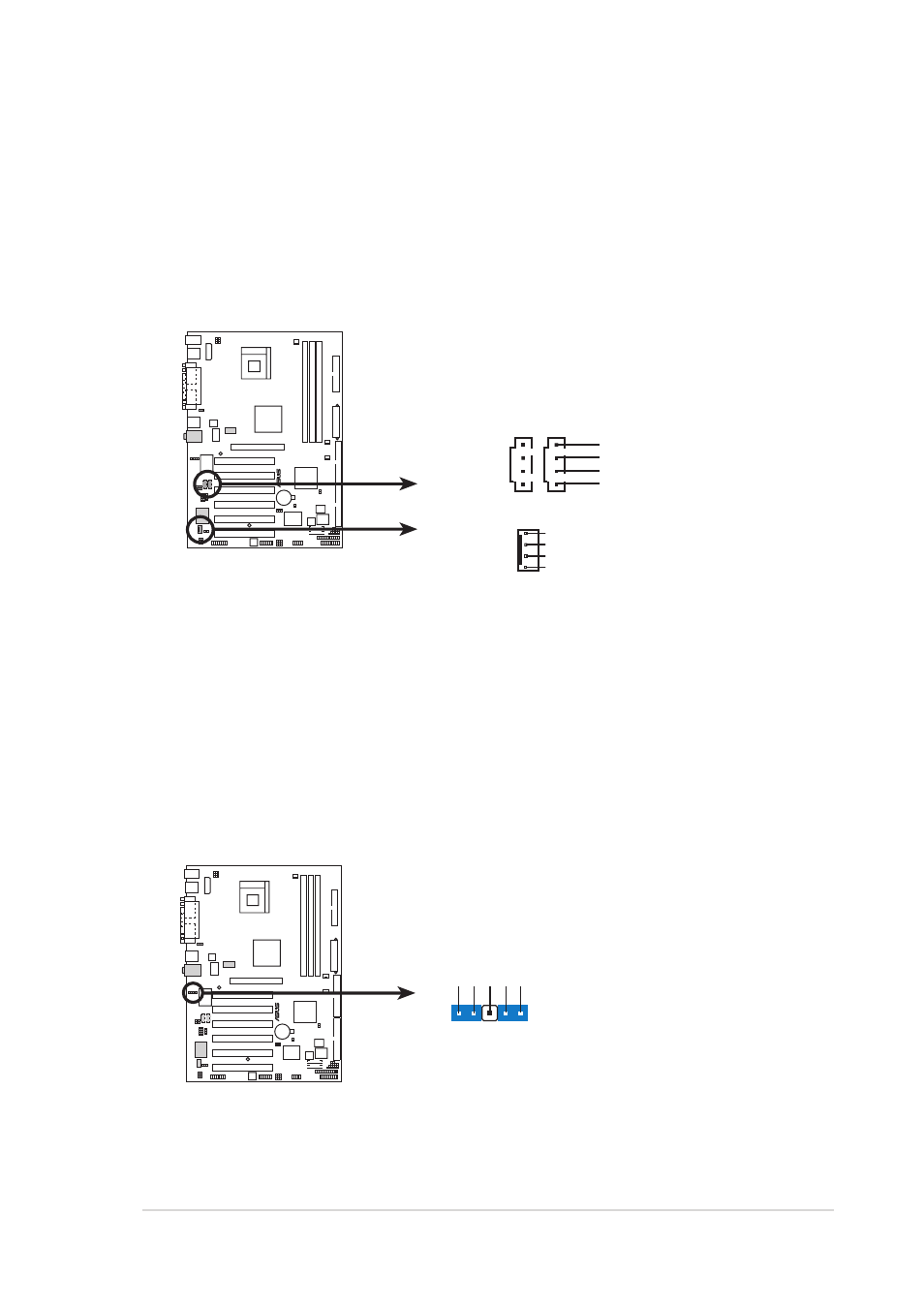

P4B533
®
P4B533 Internal Audio Connectors
MODEM
Modem-In
Ground
Modem-Out
Ground
CD(Black)
AUX (White)
Right Audio Channel
Left Audio Channel
Ground
Ground
P4B533
®
P4B533 LINE_IN Connector
FP_LINE_IN
AGND
BLINE_LIN_L
ALINE_LIN_L
BLINE_IN_R
LINE_IN_R
