2-10
Глава 2. Оборудование
2.5 Системная память
2.5.1 Общие замечания
На плате расположены три гнезда для модулей DIMM с двойной
скоростью передачи данных (Double Data Rate DDR). Эти гнезда
поддерживают до 2 Гб системной памяти при использовании 184-
контактных DIMM-модулей PC2100/1600 без буферизации с функциями
коррекции ошибок Error Checking and Correction (ECC) или без них.
Модуль DDR DIMM снабжен ключевым вырезом, так что его можно
установить только в правильной ориентации. При установке модуля в
гнездо не применяйте силу, чтобы избежать повреждения модуля.

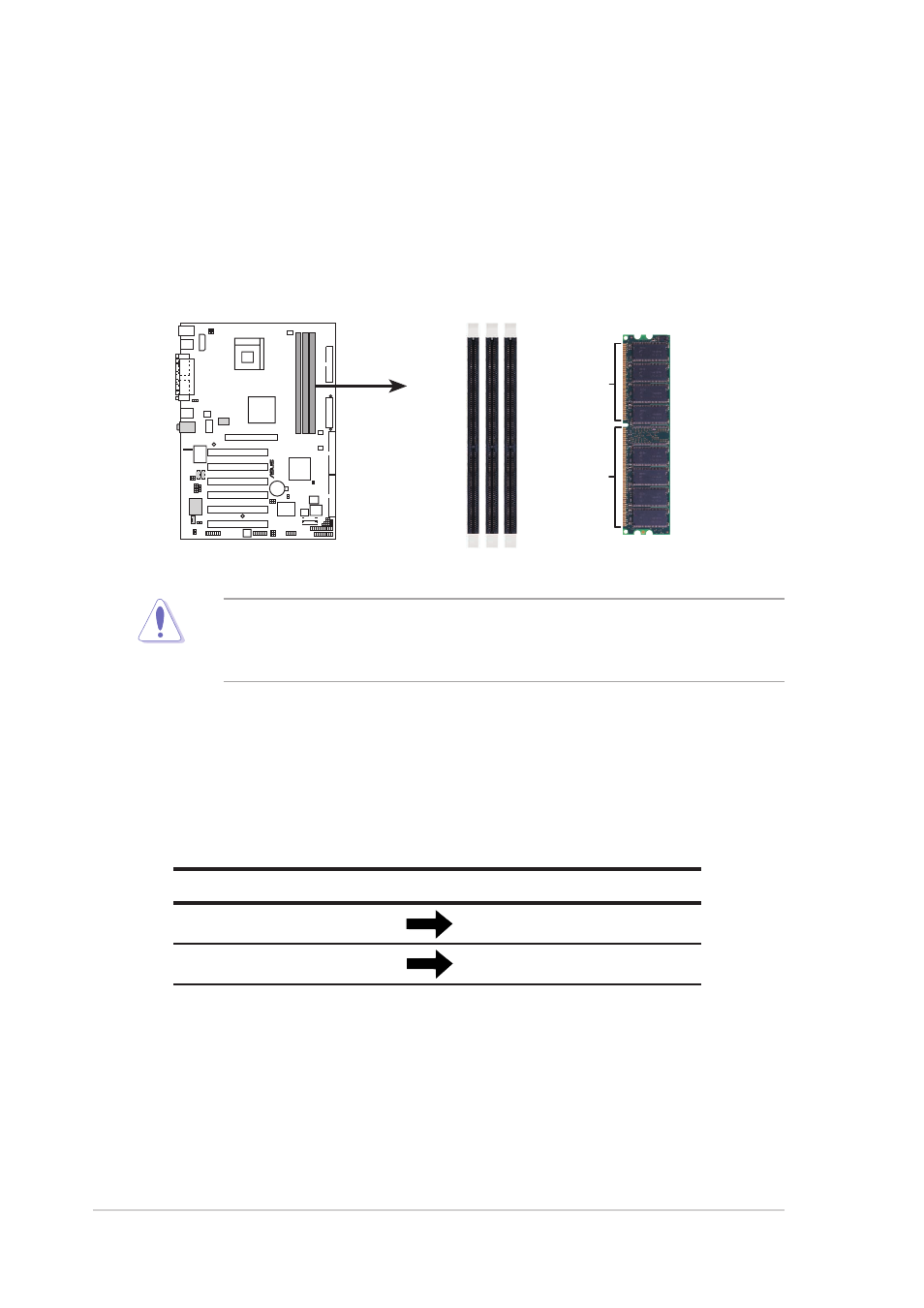

P4B533
®
P4B533 184-Pin DDR DIMM Sockets
80 Pins
104 Pins
Технология DDR SDRAM возникла в ходе развития обычной памяти PC66,
PC100 è PC133, известной как память Single Data Rate (SDR) SDRAM. В
отличие от нее, память DDR может выполнять за один тактовый цикл две
операции с данными, удваивая пропускную способность памяти по сравнению
с SDR. Например, модули DDR DIMM с частотой 200 МГц поддерживают
шину памяти с частотой 100 МГц, а модули 266 МГц шину памяти 133 МГц.
Модули DDR DIMM обладают такими же физическими размерами, что и SDR
DIMM, но на их основании имеется не 168, а 184 контакта. Кроме того,
модули DDR DIMM снабжены одним вырезом, а модули SDR DIMM двумя.
Таким образом, модули DDR DIMM не обеспечивают обратную совместимость
с памятью SDR и должны устанавливаться только в гнезда, специально
предназначенные для модулей DDR.
Скорость передачи данных DDR
Базовая частота DDR
266 МГц
133 МГц
200 МГц
100 МГц
