1.
Izgled matične ploče
2.
Instalacija procesora
Da bi instalirali procesor:
1. Postavite CPU priključak na matičnu ploču.
2. Podignite polugu ležišta dok ne zauzme ugao od 90° u odnosu na matičnu
ploču.
3. Postavite procesor iznad slota tako da se ugao procesora sa zlatnom oznakom
poklapa sa uglom slota sa malim trouglom.
4. Pažljivo ubacite procesor u ležište.
5. Kada se procesor nađe na svom mestu, pažljivo spustite polugu ležišta u donju
poziciju. Kada se poluga nađe u krajnjem položaju, procesor je osiguran.
Procesor se može ubaciti u ležište samo na jedan način. NEMOJTE ubacivati
procesor na silu, kako biste izbegli oštećenje pinova na procesoru!

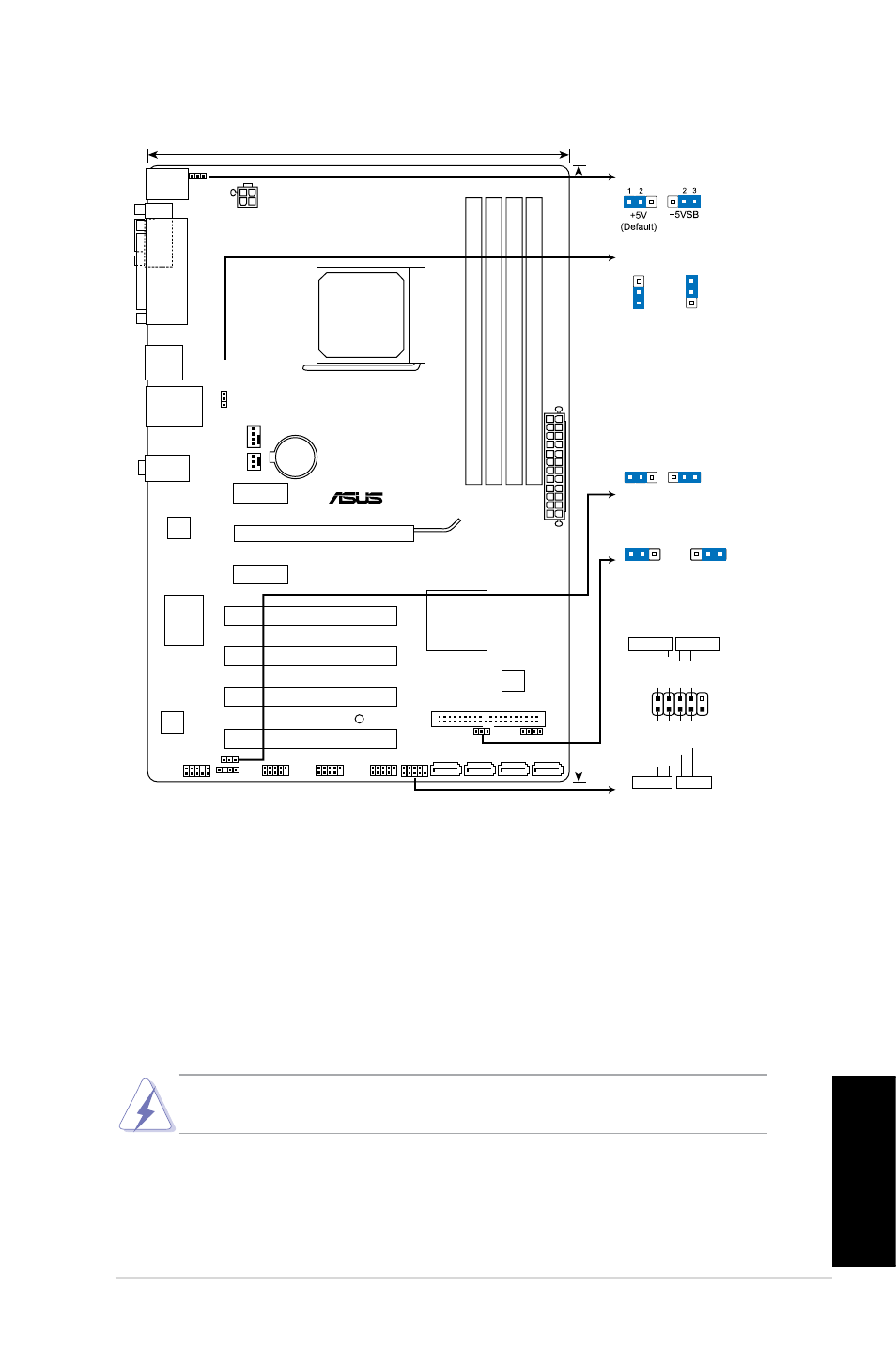

M4N68T PRO
PCIEX16
PCIEX1_1
PCIEX1_2
PCI3
PCI4
PCI2
PCI1
USB910
USB78
USB56
SPDIF_OUT
AAFP
ATX12V
EATXPW
R
CPU_FAN
CHA_FAN
Lithium Cell
CMOS Power
Super
I/O
VIA
VT1708S
RTL
8211CL
KBMS
8Mb
BIOS
SB_PWR
CLRTC
SPEAKER
USBPW5-10
USBPW1-4
KBPWR
20.8cm(8.2in)
DDR3 DIMM_A1 (64bit, 240-pin module)
SOCKET AM3
DDR3 DIMM_B1 (64bit, 240-pin module)
DDR3 DIMM_A2 (64bit, 240-pin module)
DDR3 DIMM_B2 (64bit, 240-pin module)
SATA1
SATA2
SATA3
SATA4
AUDIO
LPT
COM
LAN1_USB12
USB34
30.5cm(12.0in)
PRI_IDE
NVIDIA
®
MCP68 SE
F_PANEL
1 2
2 3
Normal
(Default)
Clear RTC
CLRTC
2
1
2 3
+5V
(Default)
+5VSB
USBPW5-10
2
1
2
3
+5V
+5VSB
(Default)
USBPW1-4
KBPWR
PIN 1
PWR BTN
PLED
+
PLED
-
PWR
GND
IDE_LED
+
IDE_LED-
Groun
d
Rese
t
F_PANEL
PWR LED
HD_LED
RESET
