26 ASUS M4N68T PRO
Magyar

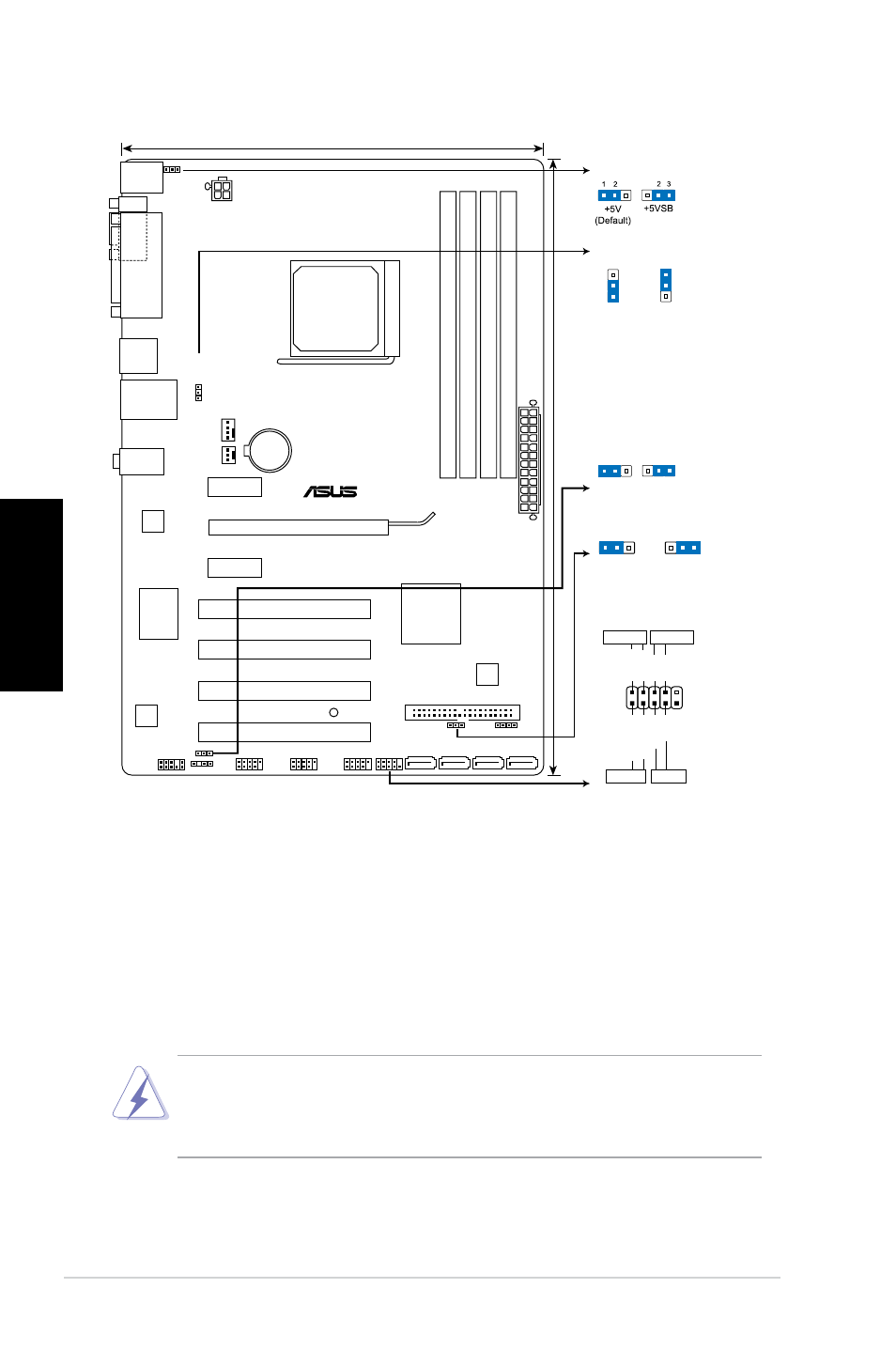

1. Az alaplap felépítése
2. A CPU beszerelése
A központi feldolgozó egység telepítéséhez:
1. Keresse meg a processzor aljzatát az alaplapon.
2. Legalább 90°-os szögben hajtsa fel a foglalat rögzítőkarját.
3. Helyezze a CPU-t a foglalatra úgy, hogy az CPU-n lévő aranyszínű háromszög
egybeessen a foglalat kis háromszöggel jelölt sarkával.
4. Óvatosan engedje a processzort a foglalatba.
5. Ha a CPU benne van a foglalatban, hajtsa le a rögzítőkart, és húzza be a foglalat
oldalán lévő tartófül alá.
A CPU csak egyféleképpen illik a foglalatba; a helyes irányban könnyedén
belecsúszik abba. NE ERŐLTESSE a processzort rossz irányban a foglalatba,
mert a processzor alján lévő tűk elgörbülhetnek és a CPU működésképtelenné
válhat!
M4N68T PRO
PCIEX16
PCIEX1_1
PCIEX1_2
PCI3
PCI4
PCI2
PCI1
USB910 USB78 USB56
SPDIF_OUT
AAFP
ATX12V
EATXPW
R
CPU_FAN
CHA_FAN
Lithium Cell
CMOS Power
Super
I/O
VIA
VT1708S
RTL
8211CL
KBMS
8Mb
BIOS
SB_PWR
CLRTC
SPEAKER
USBPW5-10
USBPW1-4
KBPWR
20.8cm(8.2in)
DDR3 DIMM_A1 (64bit, 240-pin module)
SOCKET AM3
DDR3 DIMM_B1 (64bit, 240-pin module) DDR3 DIMM_A2 (64bit, 240-pin module) DDR3 DIMM_B2 (64bit, 240-pin module)
SATA1 SATA2 SATA3 SATA4
AUDIO
LPT
COM
LAN1_USB12
USB34
30.5cm(12.0in)
PRI_IDE
NVIDIA ®
MCP68 SE
F_PANEL
1 2 2 3
Normal
(Default)
Clear RTC
CLRTC
2 1 2 3
+5V
(Default)
+5VSB
USBPW5-10
2
1 2
3
+5V +5VSB
(Default)
USBPW1-4
KBPWR
PIN 1
PWR BTN
PLED
+
PLED
-
PWR GND
IDE_LED
+
IDE_LED-
Groun
d
Rese
t
F_PANEL
PWR LED
HD_LED RESET
