Español

ASUS M4N68T PRO

1.

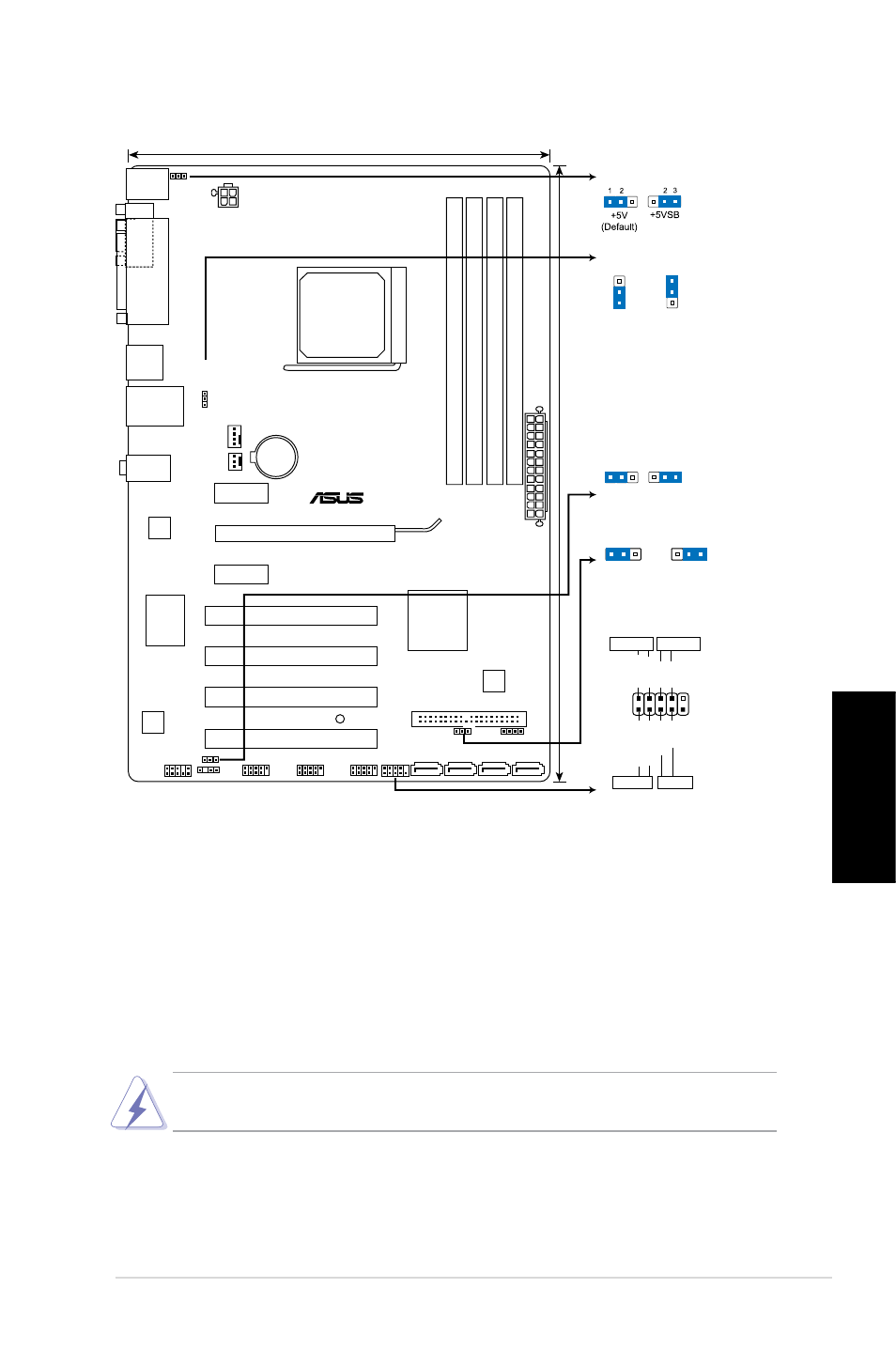

Disposición de la Placa Madre

2.

Instalación de la CPU

Para instalar la CPU:

1. Localice el conector de la CPU en la placa base.
2. Levante la palanca de la ranura hasta un ángulo de 90º.
3. Posicione la CPU sobre el zócalo de modo que la esquina de la CPU con el

triángulo dorado coincida con la esquina con el pequeño triángulo en el zócalo.

4. Inserte con cuidado la CPU en la ranura hasta que entre en su sitio.

5. Cuando la CPU se encuentre en su sitio, empuje la palanca de la ranura para fijar

la CPU. La palanca encajará en la ficha lateral para indicar que está cerrada.

La CPU encaja solamente en una dirección. NO la fuerce sobre la ranura para

evitar que los contactos se doblen y la CPU quede dañada!

M4N68T PRO

PCIEX16

PCIEX1_1

PCIEX1_2

PCI3

PCI4

PCI2

PCI1

USB910

USB78

USB56

SPDIF_OUT

AAFP

ATX12V

EATXPW

R

CPU_FAN

CHA_FAN

Lithium Cell

CMOS Power

Super

I/O

VIA

VT1708S

RTL

8211CL

KBMS

8Mb

BIOS

SB_PWR

CLRTC

SPEAKER

USBPW5-10

USBPW1-4

KBPWR

20.8cm(8.2in)

DDR3 DIMM_A1 (64bit, 240-pin module)

SOCKET AM3

DDR3 DIMM_B1 (64bit, 240-pin module)

DDR3 DIMM_A2 (64bit, 240-pin module)

DDR3 DIMM_B2 (64bit, 240-pin module)

SATA1

SATA2

SATA3

SATA4

AUDIO

LPT

COM

LAN1_USB12

USB34

30.5cm(12.0in)

PRI_IDE

NVIDIA

®

MCP68 SE

F_PANEL

1 2

2 3

Normal

(Default)

Clear RTC

CLRTC

2

1

2 3

+5V

(Default)

+5VSB

USBPW5-10

2
1

2

3

+5V

+5VSB

(Default)

USBPW1-4

KBPWR

PIN 1

PWR BTN

PLED

+

PLED

-

PWR

GND

IDE_LED

+

IDE_LED-

Groun

d

Rese

t

F_PANEL

PWR LED

HD_LED

RESET
